85 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.83

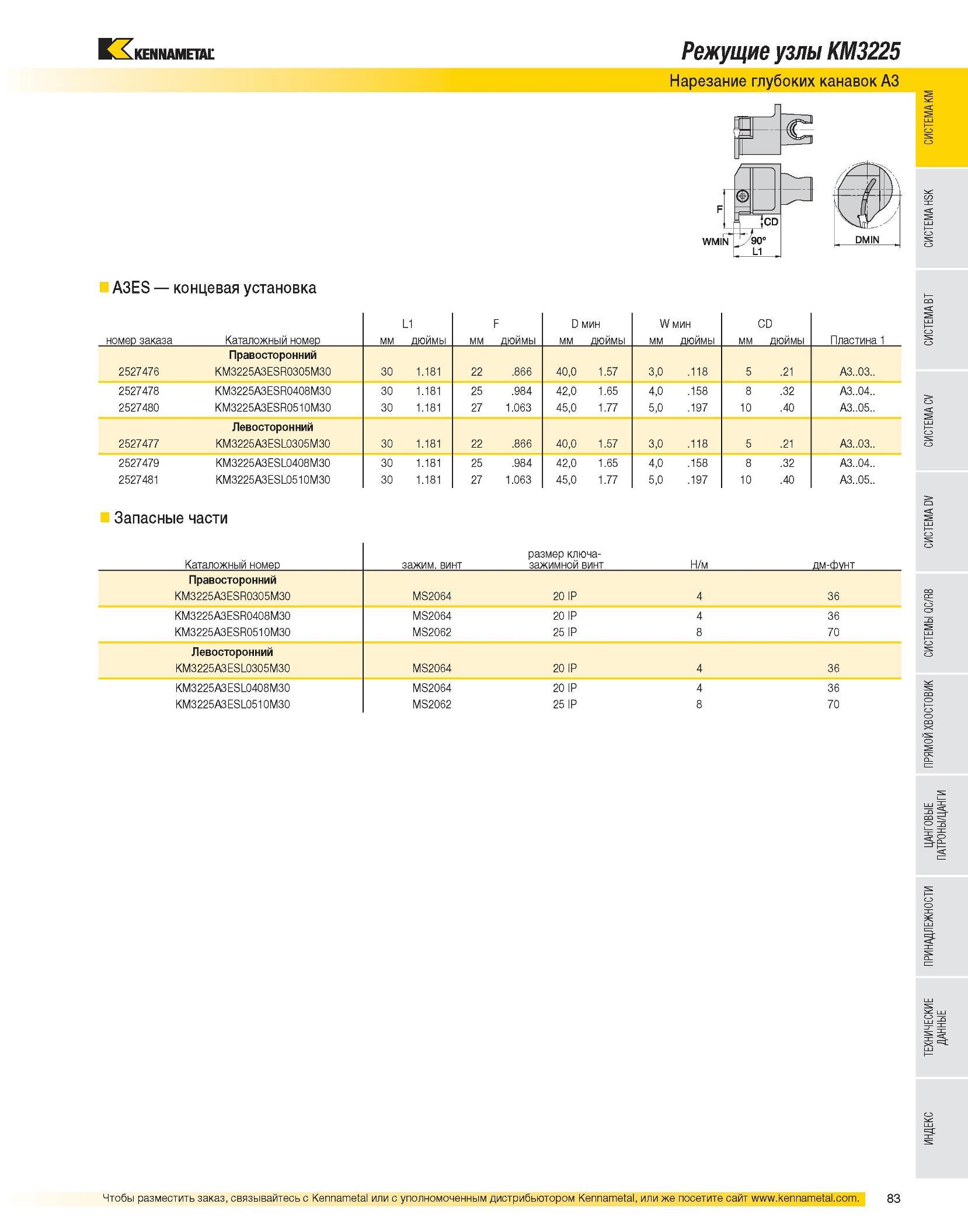

Каталог KENNAMETAL 2007 Системы инструмента Стр. 83 0085 Lab2u Режущие узлы KM3225 Нарезание глубоких канавок A3 A3ES концевая установка номер заказа Каталожный номер мм L1 дюймы мм F дюймы D мин мм дюймы W мин мм дюймы мм CD дюймы Пластина 1 Правосторонний 2527476 KM3225A3ESR0305M30 30 1.181 22 .866 40,0 1.57 3,0 .118 5 .21 A3..03.. 2527478 KM3225A3ESR0408M30 30 1.181 25 .984 42,0 1.65 4,0 .158 8 .32 A3..04.. 2527480 KM3225A3ESR0510M30 30 1.181 27 1.063 45,0 1.77 5,0 .197 10 .40 A3..05.. Левосторонний 2527477 KM3225A3ESL0305M30 30 1.181 22 .866 40,0 1.57 3,0 .118 5 .21 A3..03.. 2527479 KM3225A3ESL0408M30 30 1.181 25 .984 42,0 1.65 4,0 .158 8 .32 A3..04.. 2527481 KM3225A3ESL0510M30 30 1.181 27 1.063 45,0 1.77 5,0 .197 10 .40 A3..05.. Запасные части Каталожный номер зажим. винт размер ключа-зажимной винт Н/м дм-фунт Правосторонний KM3225A3ESR0305M30 MS2064 20 IP 4 36 KM3225A3ESR0408M30 MS2064 20 IP 4 36 KM3225A3ESR0510M30 MS2062 25 IP 8 70 Левосторонний KM3225A3ESL0305M30 MS2064 20 IP 4 36 KM3225A3ESL0408M30 MS2064 20 IP 4 36 KM3225A3ESL0510M30 MS2062 25 IP 8 70
