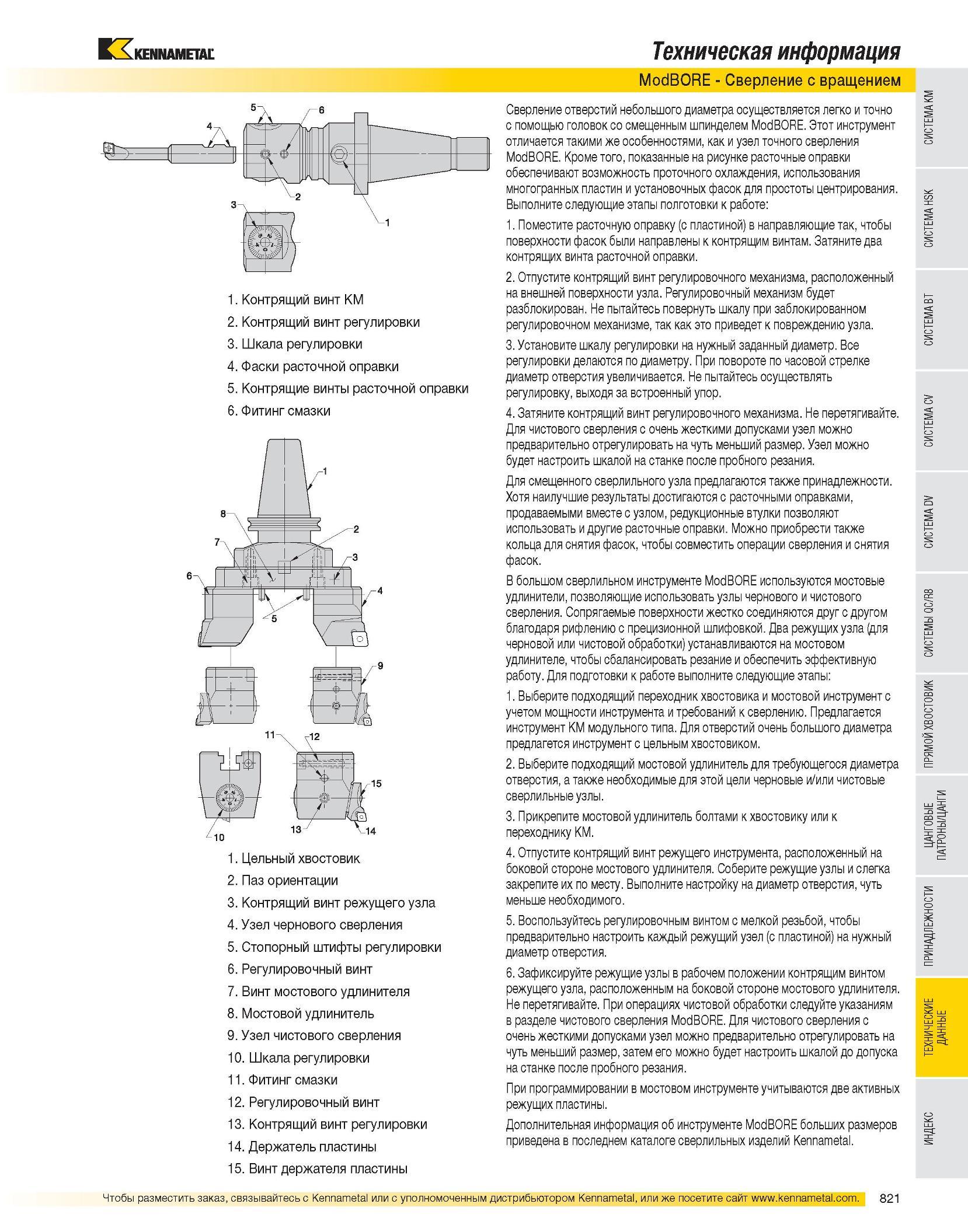

Техническая информация 1. Контрящий винт KM 2. Контрящий винт регулировки 3. Шкала регулировки 4. Фаски расточной оправки 5. Контрящие винты расточной оправки 6. Фитинг смазки 1. Цельный хвостовик 2. Паз ориентации 3. Контрящий винт режущего узла 4. Узел чернового сверления 5. Стопорный штифты регулировки 6. Регулировочный винт 7. Винт мостового удлинителя 8. Мостовой удлинитель 9. Узел чистового сверления 10. Шкала регулировки 11. Фитинг смазки 12. Регулировочный винт 13. Контрящий винт регулировки 14. Держатель пластины 15. Винт держателя пластины ModBORE - Сверление с вращением Сверление отверстий небольшого диаметра осуществляется легко и точно с помощью головок со смещенным шпинделем ModBORE. Этот инструмент отличается такими же особенностями, как и узел точного сверления ModBORE. Кроме того, показанные на рисунке расточные оправки обеспечивают возможность проточного охлаждения, использования многогранных пластин и установочных фасок для простоты центрирования. Выполните следующие этапы подготовки к работе: 1. Поместите расточную оправку (с пластиной) в направляющие так, чтобы поверхности фасок были направлены к контрящим винтам. Затяните два контрящих винта расточной оправки. 2. Отпустите контрящий винт регулировочного механизма, расположенный на внешней поверхности узла. Регулировочный механизм будет разблокирован. Не пытайтесь повернуть шкалу при заблокированном регулировочном механизме, так как это приведет к повреждению узла. 3. Установите шкалу регулировки на нужный заданный диаметр. Все регулировки делаются по диаметру. При повороте по часовой стрелке диаметр отверстия увеличивается. Не пытайтесь осуществлять регулировку, выходя за встроенный упор. 4. Затяните контрящий винт регулировочного механизма. Не перетягивайте. Для чистового сверления с очень жесткими допусками узел можно предварительно отрегулировать на чуть меньший размер. Узел можно будет настроить шкалой на станке после пробного резания. Для смещенного сверлильного узла предлагаются также принадлежности. Хотя наилучшие результаты достигаются с расточными оправками, продаваемыми вместе с узлом, редукционные втулки позволяют использовать и другие расточные оправки. Можно приобрести также кольца для снятия фасок, чтобы совместить операции сверления и снятия фасок. В большом сверлильном инструменте ModBORE используются мостовые удлинители, позволяющие использовать узлы чернового и чистового сверления. Сопрягаемые поверхности жестко соединяются друг с другом благодаря рифлению с прецизионной шлифовкой. Два режущих узла (для черновой или чистовой обработки) устанавливаются на мостовом удлинителе, чтобы сбалансировать резание и обеспечить эффективную работу. Для подготовки к работе выполните следующие этапы: 1. Выберите подходящий переходник хвостовика и мостовой инструмент с учетом мощности инструмента и требований к сверлению. Предлагается инструмент KM модульного типа. Для отверстий очень большого диаметра предлагается инструмент с цельным хвостовиком. 2. Выберите подходящий мостовой удлинитель для требующегося диаметра отверстия, а также необходимые для этой цели черновые и/или чистовые сверлильные узлы. 3. Прикрепите мостовой удлинитель болтами к хвостовику или к переходнику KM. 4. Отпустите контрящий винт режущего инструмента, расположенный на боковой стороне мостового удлинителя. Соберите режущие узлы и слегка закрепите их по месту. Выполните настройку на диаметр отверстия, чуть меньше необходимого. 5. Воспользуйтесь регулировочным винтом с мелкой резьбой, чтобы предварительно настроить каждый режущий узел (с пластиной) на нужный диаметр отверстия. 6. Зафиксируйте режущие узлы в рабочем положении контрящим винтом режущего узла, расположенным на боковой стороне мостового удлинителя. Не перетягивайте. При операциях чистовой обработки следуйте указаниям в разделе чистового сверления ModBORE. Для чистового сверления с очень жесткими допусками узел можно предварительно отрегулировать на чуть меньший размер, затем его можно будет настроить шкалой до допуска на станке после пробного резания. При программировании в мостовом инструменте учитываются две активных режущих пластины. Дополнительная информация об инструменте ModBORE больших размеров приведена в последнем каталоге сверлильных изделий Kennametal.
