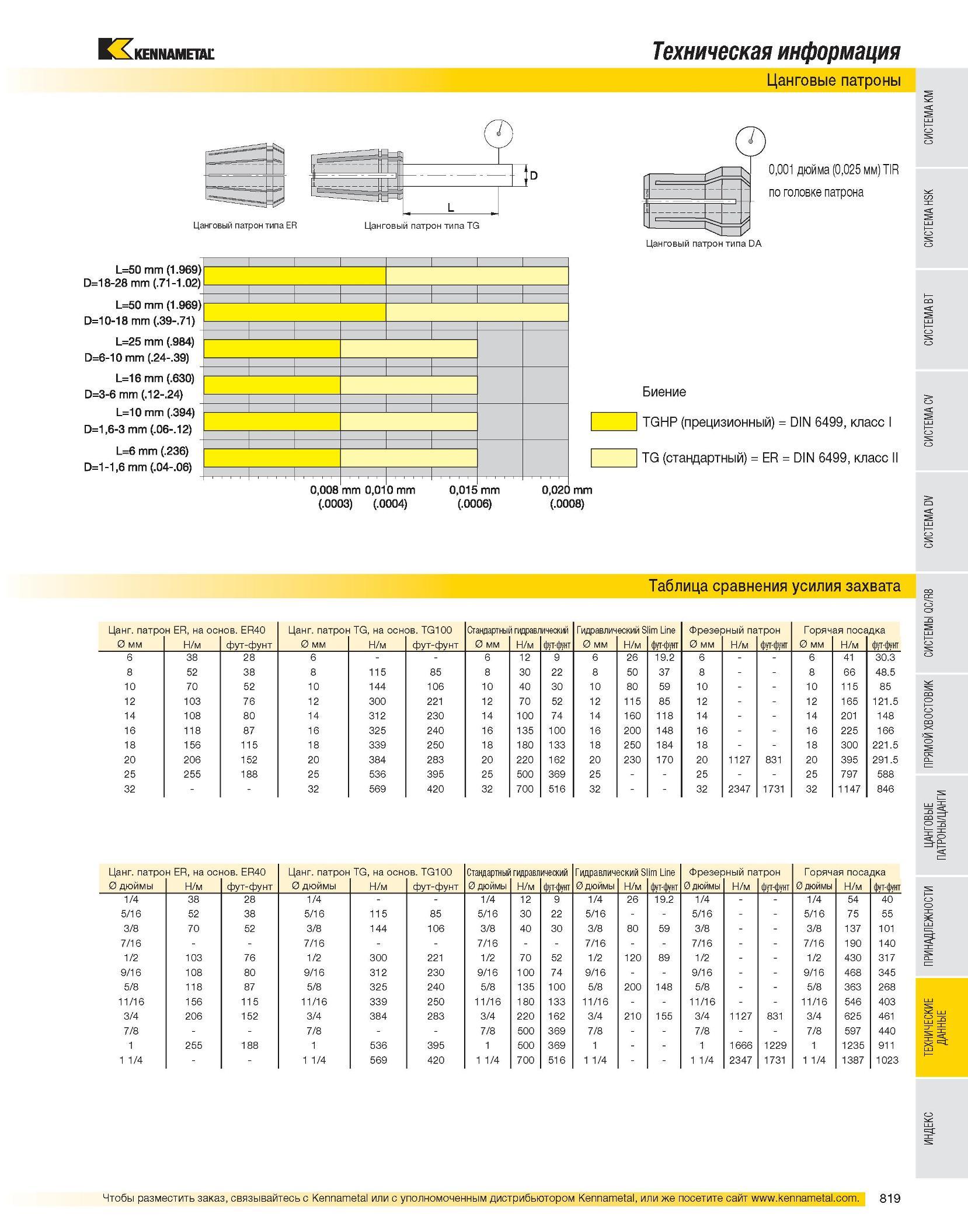

Техническая информация Цанговые патроны Цанговый патрон типа ER L=50 mm (1.969) D=18-28 mm (.71-1.02) L=50 mm (1.969) D=10-18 mm (.39-.71) L=25 mm (.984) D=6-10 mm (.24-.39) L=16 mm (.630) D=3-6 mm (.12-.24) L=10 mm (.394) D=1,6-3 mm (.06-.12) L=6 mm (.236) D=1-1,6 mm (.04-.06) 0,008 mm 0,010 mm (.0003) (.0004) 0,001 дюйма (0,025 мм) TIR по головке патрона 0,015 mm (.0006) Биение TGHP (прецизионный) DIN 6499, класс I TG (стандартный) ER DIN 6499, класс II 0,020 mm (.0008) Таблица сравнения усилия захвата Цанг. патрон ER, на основ. ER40 Цанг. патрон TG, на основ. TG100 Стандартный гидравлический Гидравлический Slim Line Фрезерный патрон Горячая посадка 0 мм Н/м фут-фунт 0 мм Н/м фут-фунт 0 мм Н/м фут-фунт 0 мм Н/м фут-фунт 0 мм Н/м фут-фунт 0 мм Н/м фут-фунт 6 38 28 6 - 6 12 9 6 26 19.2 6 6 41 30.3 8 52 38 8 115 85 8 30 22 8 50 37 8 8 66 48.5 10 70 52 10 144 106 10 40 30 10 80 59 10 10 115 85 12 103 76 12 300 221 12 70 52 12 115 85 12 12 165 121.5 14 108 80 14 312 230 14 100 74 14 160 118 14 14 201 148 16 118 87 16 325 240 16 135 100 16 200 148 16 16 225 166 18 156 115 18 339 250 18 180 133 18 250 184 18 18 300 221.5 20 206 152 20 384 283 20 220 162 20 230 170 20 1127 831 20 395 291.5 25 255 188 25 536 395 25 500 369 25 - 25 25 797 588 32 32 569 420 32 700 516 32 - 32 2347 1731 32 1147 846 Цанг. патрон ER, на основ. ER40 Цанг. патрон TG, на основ. TG100 Стандартный гидравлический Гидравлический Slim Line Фрезерный патрон Горячая посадка 0 дюймы Н/м фут-фунт 0 дюймы Н/м фут-фунт 0 дюймы Н/м фут-фунт 0 дюймы Н/м фут-фунт 0 дюймы Н/м фут-фунт 0 дюймы Н/м фут-фунт 1/4 38 28 1/4 1/4 12 9 1/4 26 19.2 1/4 1/4 54 40 5/16 52 38 5/16 115 85 5/16 30 22 5/16 5/16 5/16 75 55 3/8 70 52 3/8 144 106 3/8 40 30 3/8 80 59 3/8 3/8 137 101 7/16 - 7/16 7/16 7/16 7/16 7/16 190 140 1/2 103 76 1/2 300 221 1/2 70 52 1/2 120 89 1/2 1/2 430 317 9/16 108 80 9/16 312 230 9/16 100 74 9/16 9/16 9/16 468 345 5/8 118 87 5/8 325 240 5/8 135 100 5/8 200 148 5/8 5/8 363 268 11/16 156 115 11/16 339 250 11/16 180 133 11/16 11/16 11/16 546 403 3/4 206 152 3/4 384 283 3/4 220 162 3/4 210 155 3/4 1127 831 3/4 625 461 7/8 - 7/8 7/8 500 369 7/8 7/8 7/8 597 440 1 255 188 536 395 500 369 1666 1229 1235 911 1 1/4 - 1 1/4 569 420 1 1/4 700 516 1 1/4 1 1/4 2347 1731 1 1/4 1387 1023
