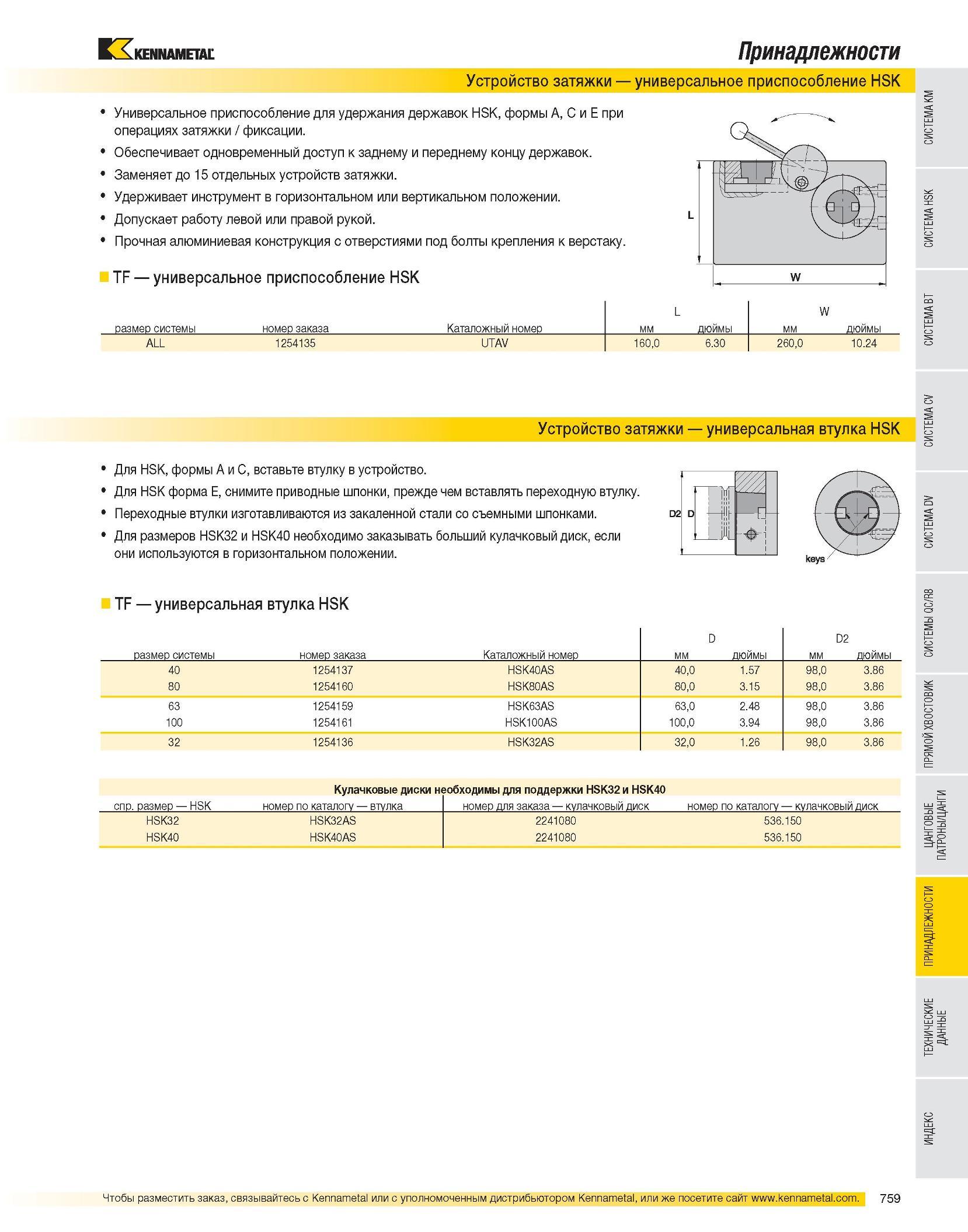

Принадлежности Устройство затяжки универсальное приспособление HSK Универсальное приспособление для удержания державок HSK, формы A, C и E при операциях затяжки / фиксации. Обеспечивает одновременный доступ к заднему и переднему концу державок. Заменяет до 15 отдельных устройств затяжки. Удерживает инструмент в горизонтальном или вертикальном положении. Допускает работу левой или правой рукой. Прочная алюминиевая конструкция с отверстиями под болты крепления к верстаку. TF универсальное приспособление HSK L W размер системы номер заказа Каталожный номер мм дюймы мм дюймы ALL 1254135 UTAV 160,0 6.30 260,0 10.24 Устройство затяжки универсальная втулка HSK Для HSK, формы A и C, вставьте втулку в устройство. Для HSK форма E, снимите приводные шпонки, прежде чем вставлять переходную втулку. Переходные втулки изготавливаются из закаленной стали со съемными шпонками. Для размеров HSK32 и HSK40 необходимо заказывать больший кулачковый диск, если они используются в горизонтальном положении. TF универсальная втулка HSK размер системы номер заказа Каталожный номер D мм дюймы мм D2 дюймы 40 1254137 HSK40AS 40,0 1.57 98,0 3.86 80 1254160 HSK80AS 80,0 3.15 98,0 3.86 63 1254159 HSK63AS 63,0 2.48 98,0 3.86 100 1254161 HSK100AS 100,0 3.94 98,0 3.86 32 1254136 HSK32AS 32,0 1.26 98,0 3.86 Кулачковые диски необходимы для поддержки HSK32 и HSK40 спр. размер HSK номер по каталогу втулка номер для заказа кулачковый диск номер по каталогу кулачковый диск HSK32 HSK32AS 2241080 536.150 HSK40 HSK40AS 2241080 536.150
