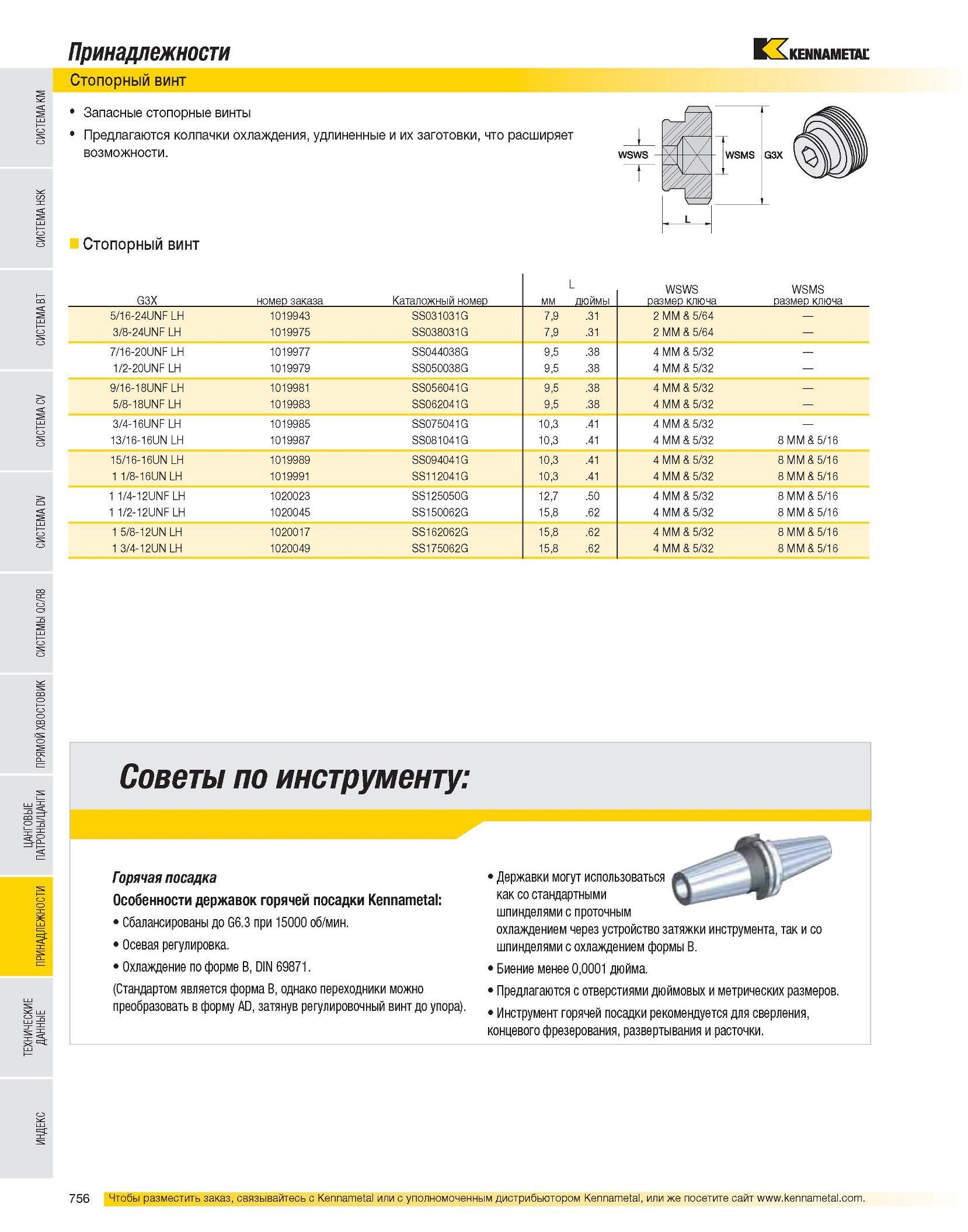

757 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.756

Каталог KENNAMETAL 2007 Системы инструмента Стр. 756 0757 Lab2u

Принадлежности Стопорный винт Запасные стопорные винты Предлагаются колпачки охлаждения, удлиненные и их заготовки, что расширяет возможности. Стопорный винт G3X номер заказа Каталожный номер мм L дюймы WSWS размер ключа WSMS размер ключа 5/16-24UNF LH 1019943 SS031031G 7,9 .31 2 MM & 5/64 3/8-24UNF LH 1019975 SS038031G 7,9 .31 2 MM & 5/64 - 7/16-20UNF LH 1019977 SS044038G 9,5 .38 4 MM & 5/32 1/2-20UNF LH 1019979 SS050038G 9,5 .38 4 MM & 5/32 9/16-18UNF LH 1019981 SS056041G 9,5 .38 4 MM & 5/32 5/8-18UNF LH 1019983 SS062041G 9,5 .38 4 MM & 5/32 3/4-16UNF LH 1019985 SS075041G 10,3 .41 4 MM & 5/32 13/16-16UN LH 1019987 SS081041G 10,3 .41 4 MM & 5/32 8 MM & 5/16 15/16-16UN LH 1019989 SS094041G 10,3 .41 4 MM & 5/32 8 MM & 5/16 1 1/8-16UN LH 1019991 SS112041G 10,3 .41 4 MM & 5/32 8 MM & 5/16 1 1/4-12UNF LH 1020023 SS125050G 12,7 .50 4 MM & 5/32 8 MM & 5/16 1 1/2-12UNF LH 1020045 SS150062G 15,8 .62 4 MM & 5/32 8 MM & 5/16 1 5/8-12UN LH 1020017 SS162062G 15,8 .62 4 MM & 5/32 8 MM & 5/16 1 3/4-12UN LH 1020049 SS175062G 15,8 .62 4 MM & 5/32 8 MM & 5/16 Советы по инструменту: Горячая посадка Особенности державок горячей посадки Kennametal: Сбалансированы до G6.3 при 15000 об/мин. Осевая регулировка. Охлаждение по форме B, DIN 69871. (Стандартом является форма B, однако переходники можно преобразовать в форму AD, затянув регулировочный винт до упора). Державки могут использоваться как со стандартными шпинделями с проточным охлаждением через устройство затяжки инструмента, так и со шпинделями с охлаждением формы B. Биение менее 0,0001 дюйма. Предлагаются с отверстиями дюймовых и метрических размеров. Инструмент горячей посадки рекомендуется для сверления, концевого фрезерования, развертывания и расточки.
