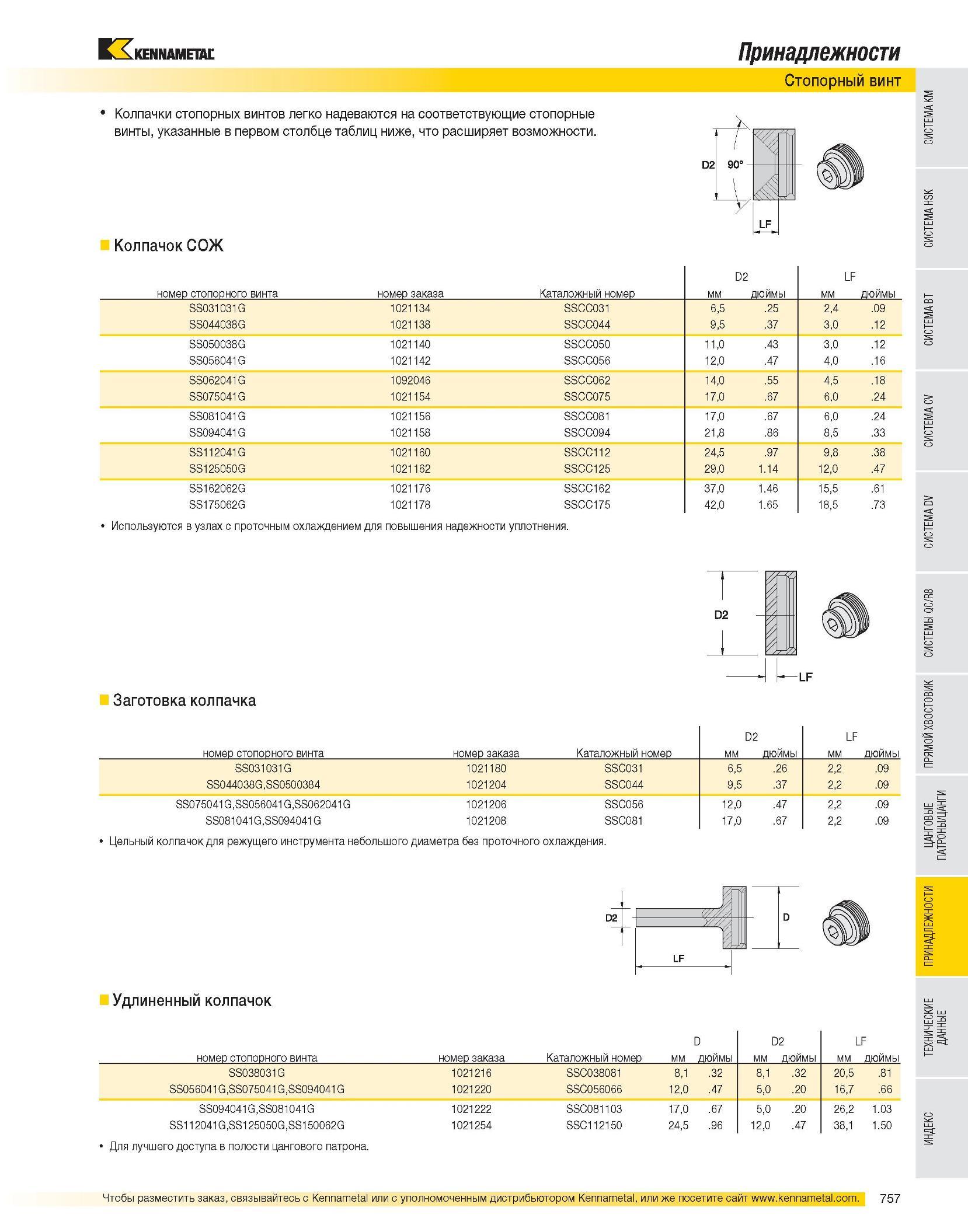

Колпачки стопорных винтов легко надеваются на соответствующие стопорные винты, указанные в первом столбце таблиц ниже, что расширяет возможности. Колпачок СОЖ Принадлежности Стопорный винт номер стопорного винта номер заказа Каталожный номер мм D2 дюймы мм LF дюймы SS031031G 1021134 SSCC031 6,5 .25 2,4 .09 SS044038G 1021138 SSCC044 9,5 .37 3,0 .12 SS050038G 1021140 SSCC050 11,0 .43 3,0 .12 SS056041G 1021142 SSCC056 12,0 .47 4,0 .16 SS062041G 1092046 SSCC062 14,0 .55 4,5 .18 SS075041G 1021154 SSCC075 17,0 .67 6,0 .24 SS081041G 1021156 SSCC081 17,0 .67 6,0 .24 SS094041G 1021158 SSCC094 21,8 .86 8,5 .33 SS112041G 1021160 SSCC112 24,5 .97 9,8 .38 SS125050G 1021162 SSCC125 29,0 1.14 12,0 .47 SS162062G 1021176 SSCC162 37,0 1.46 15,5 .61 SS175062G 1021178 SSCC175 42,0 1.65 18,5 .73 Используются в узлах с проточным охлаждением для повышения надежности уплотнения. Заготовка колпачка номер стопорного винта номер заказа Каталожный номер D2 мм дюймы LF мм дюймы SS031031G 1021180 SSC031 6,5 .26 2,2 .09 SS044038G,SS0500384 1021204 SSC044 9,5 .37 2,2 .09 SS075041G,SS056041G,SS062041G 1021206 SSC056 12,0 .47 2,2 .09 SS081041G,SS094041G 1021208 SSC081 17,0 .67 2,2 .09 Цельный колпачок для режущего инструмента небольшого диаметра без проточного охлаждения. Удлиненный колпачок D D2 LF номер стопорного винта номер заказа Каталожный номер мм дюймы мм дюймы мм дюймы SS038031G 1021216 SSC038081 8,1 .32 8,1 .32 20,5 .81 SS056041G,SS075041G,SS094041G 1021220 SSC056066 12,0 .47 5,0 .20 16,7 .66 SS094041G,SS081041G 1021222 SSC081103 17,0 .67 5,0 .20 26,2 1.03 SS112041G,SS125050G,SS150062G 1021254 SSC112150 24,5 .96 12,0 .47 38,1 1.50 Для лучшего доступа в полости цангового патрона.
