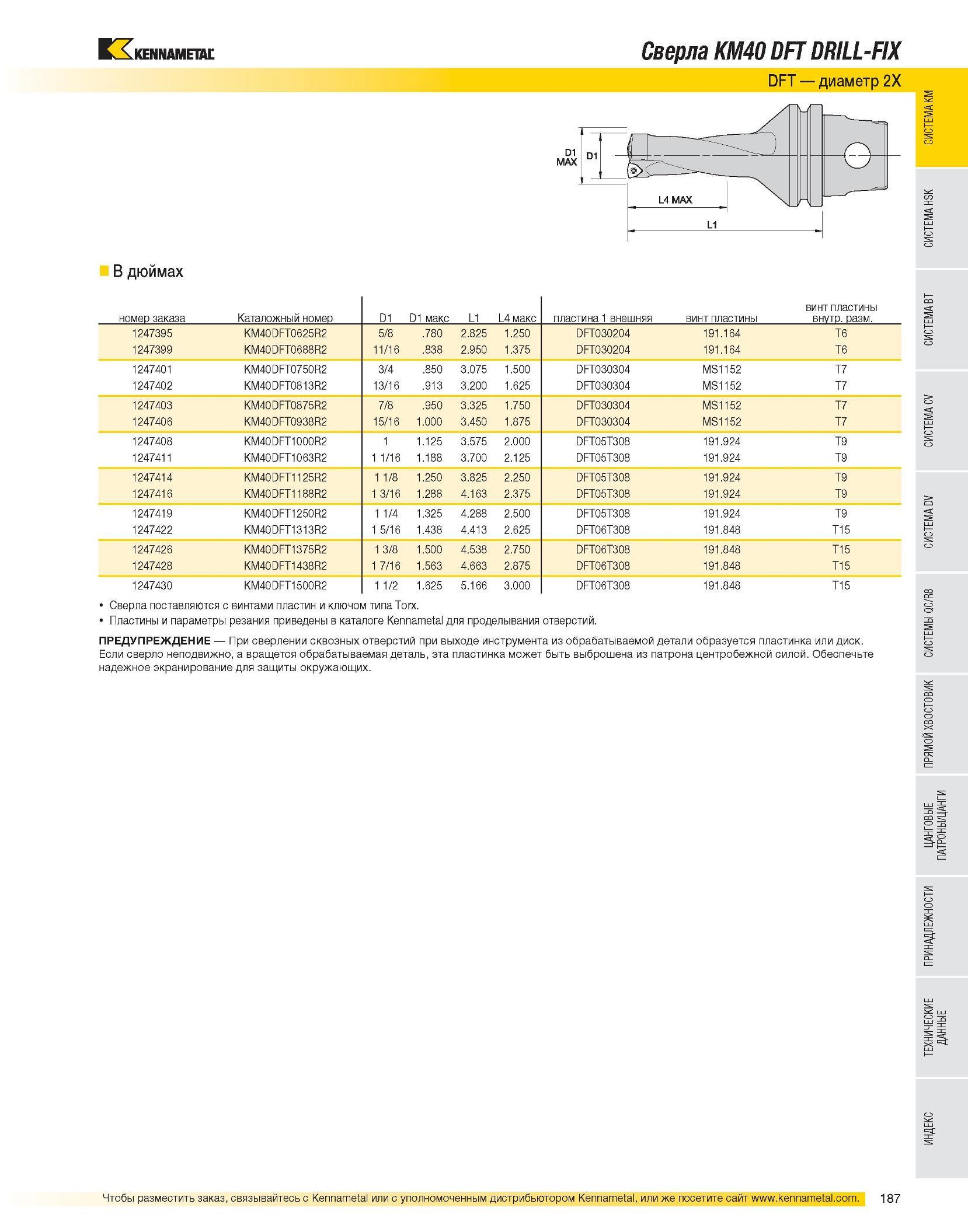

Сверла KM40 DFT DRILL-FIX DFT диаметр 2X В дюймах номер заказа Каталожный номер D1 D1 макс L1 L4 макс пластина 1 внешняя винт пластины винт пластины внутр. разм. 1247395 KM40DFT0625R2 5/8 .780 2.825 1.250 DFT030204 191.164 T6 1247399 KM40DFT0688R2 11/16 .838 2.950 1.375 DFT030204 191.164 T6 1247401 KM40DFT0750R2 3/4 .850 3.075 1.500 DFT030304 MS1152 T7 1247402 KM40DFT0813R2 13/16 .913 3.200 1.625 DFT030304 MS1152 T7 1247403 KM40DFT0875R2 7/8 .950 3.325 1.750 DFT030304 MS1152 T7 1247406 KM40DFT0938R2 15/16 1.000 3.450 1.875 DFT030304 MS1152 T7 1247408 KM40DFT1000R2 1 1.125 3.575 2.000 DFT05T308 191.924 T9 1247411 KM40DFT1063R2 1 1/16 1.188 3.700 2.125 DFT05T308 191.924 T9 1247414 KM40DFT1125R2 1 1/8 1.250 3.825 2.250 DFT05T308 191.924 T9 1247416 KM40DFT1188R2 1 3/16 1.288 4.163 2.375 DFT05T308 191.924 T9 1247419 KM40DFT1250R2 1 1/4 1.325 4.288 2.500 DFT05T308 191.924 T9 1247422 KM40DFT1313R2 1 5/16 1.438 4.413 2.625 DFT06T308 191.848 T15 1247426 KM40DFT1375R2 1 3/8 1.500 4.538 2.750 DFT06T308 191.848 T15 1247428 KM40DFT1438R2 1 7/16 1.563 4.663 2.875 DFT06T308 191.848 T15 1247430 KM40DFT1500R2 1 1/2 1.625 5.166 3.000 DFT06T308 191.848 T15 Сверла поставляются с винтами пластин и ключом типа Torx. Пластины и параметры резания приведены в каталоге Kennametal для проделывания отверстий. ПРЕДУПРЕЖДЕНИЕ При сверлении сквозных отверстий при выходе инструмента из обрабатываемой детали образуется пластинка или диск. Если сверло неподвижно, а вращется обрабатываемая деталь, эта пластинка может быть выброшена из патрона центробежной силой. Обеспечьте надежное экранирование для защиты окружающих.
