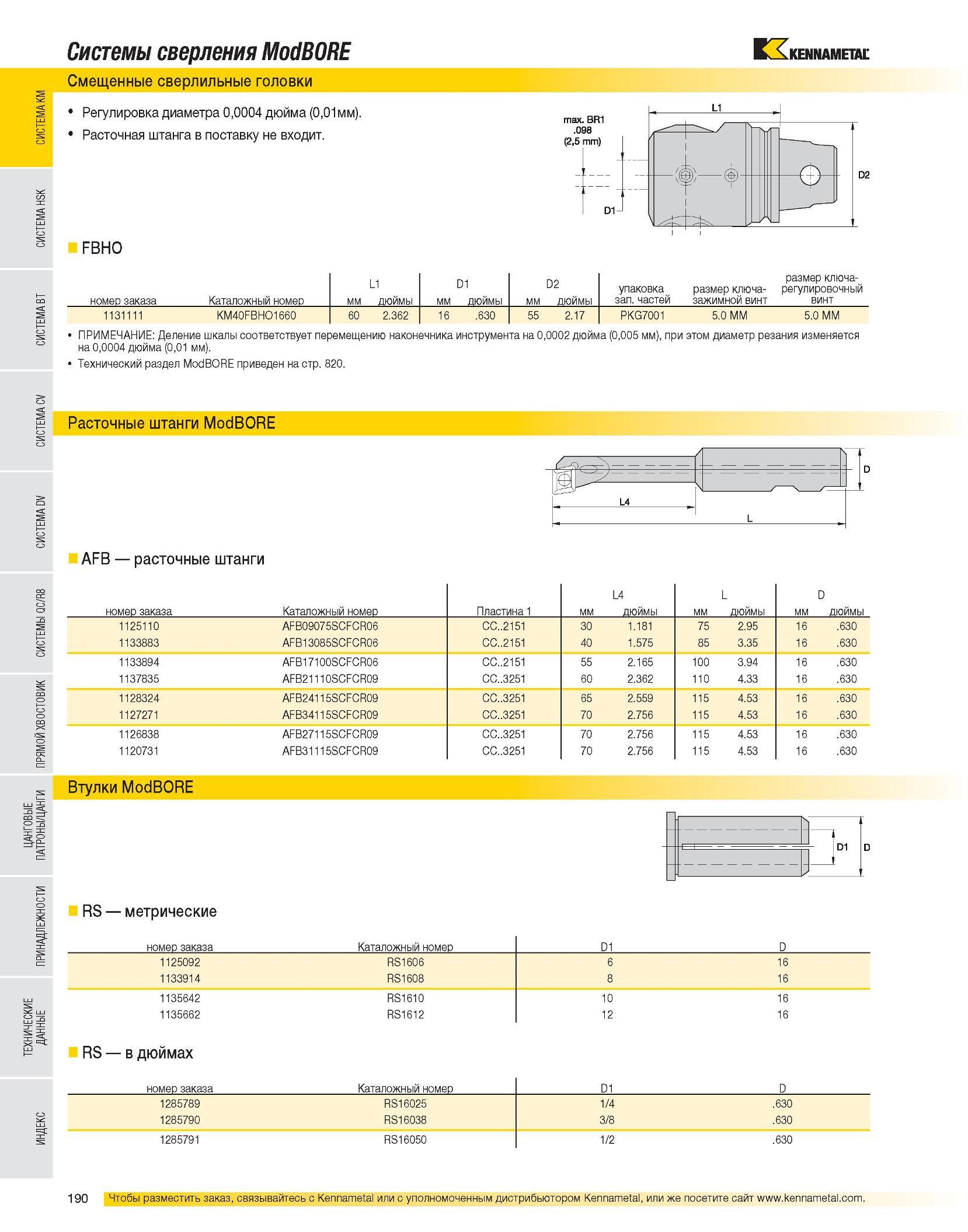

Системы сверления ModBORE Смещенные сверлильные головки Регулировка диаметра 0,0004 дюйма (0,01мм). Расточная штанга в поставку не входит. FBHO номер заказа Каталожный номер L1 мм дюймы D1 мм дюймы D2 мм дюймы упаковка зап. частей размер ключа-зажимной винт размер ключа-регулировочный винт 1131111 KM40FBHO1660 60 2.362 16 .630 55 2.17 PKG7001 5.0 MM 5.0 MM ПРИМЕЧАНИЕ: Деление шкалы соответствует перемещению наконечника инструмента на 0,0002 дюйма (0,005 мм), при этом диаметр резания изменяется на 0,0004 дюйма (0,01 мм). Технический раздел ModBORE приведен на стр. 820. Расточные штанги ModBORE AFB расточные штанги номер заказа Каталожный номер Пластина 1 мм L4 дюймы мм L дюймы мм D дюймы 1125110 AFB09075SCFCR06 CC..2151 30 1.181 75 2.95 16 .630 1133883 AFB13085SCFCR06 CC..2151 40 1.575 85 3.35 16 .630 1133894 AFB17100SCFCR06 CC..2151 55 2.165 100 3.94 16 .630 1137835 AFB21110SCFCR09 CC..3251 60 2.362 110 4.33 16 .630 1128324 AFB24115SCFCR09 CC..3251 65 2.559 115 4.53 16 .630 1127271 AFB34115SCFCR09 CC..3251 70 2.756 115 4.53 16 .630 1126838 AFB27115SCFCR09 CC..3251 70 2.756 115 4.53 16 .630 1120731 AFB31115SCFCR09 CC..3251 70 2.756 115 4.53 16 .630 Втулки ModBORE RS метрические номер заказа Каталожный номер D1 D 1125092 RS1606 6 16 1133914 RS1608 8 16 1135642 RS1610 10 16 1135662 RS1612 12 16 RS в дюймах номер заказа Каталожный номер D1 D 1285789 RS16025 1/4 .630 1285790 RS16038 3/8 .630 1285791 RS16050 1/2 .630
