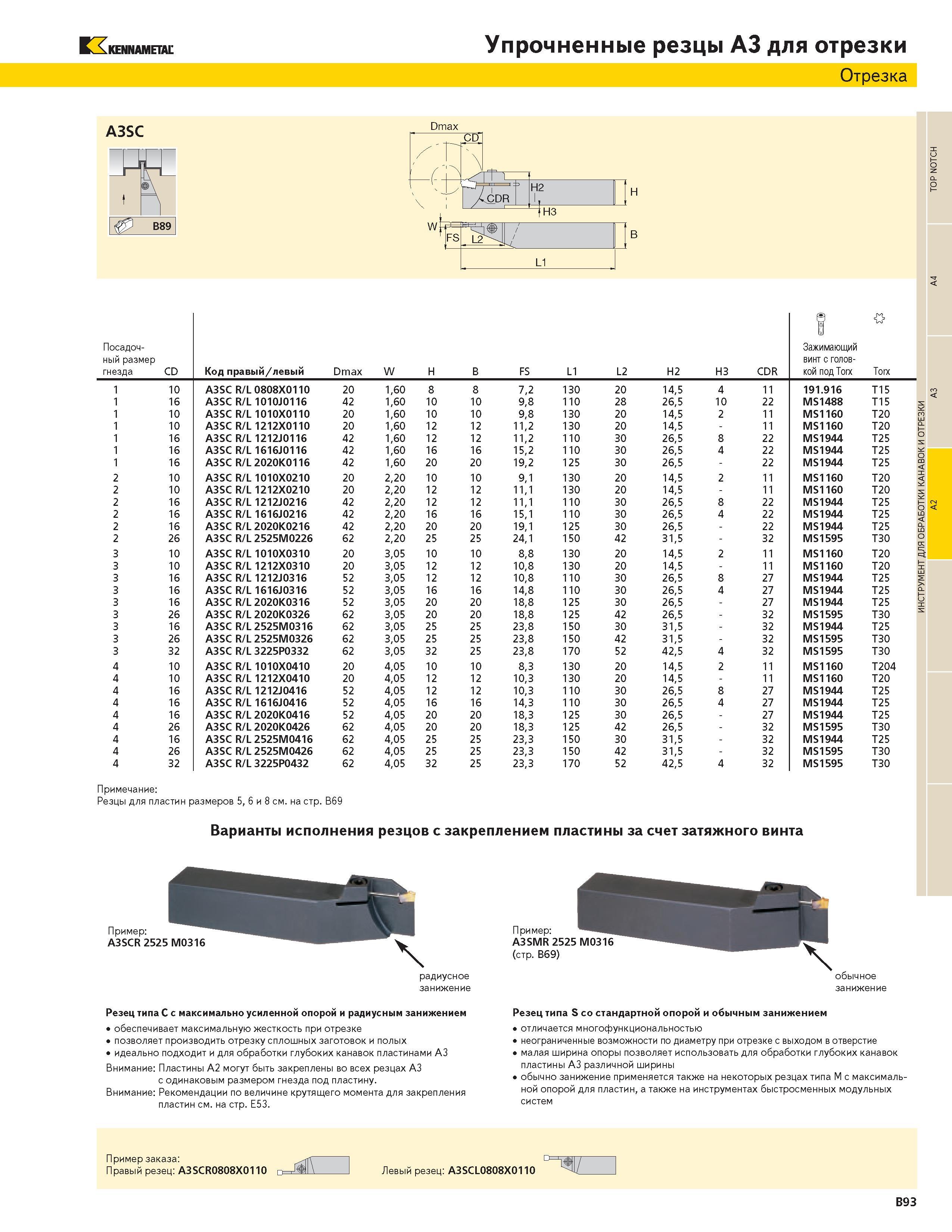

361 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.B93

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. B93 0361 Lab2u

KENNAMETAL Упрочненные резцы A3 для отрезки Отрезка Посадочный размер гнезда CD Код правый левый Dmax W H B FS L1 L2 H2 H3 CDR Зажимающий винт с головкой под Torx Torx 1 10 A3SC R L 0808X0110 20 160 8 8 72 130 20 145 4 11 191.916 T15 1 16 A3SC R L 1010J0116 42 160 10 10 98 110 28 265 10 22 MS1488 T15 1 10 A3SC R L 1010X0110 20 160 10 10 98 130 20 145 2 11 MS1160 T20 1 10 A3SC R L 1212X0110 20 160 12 12 112 130 20 145 - 11 MS1160 T20 1 16 A3SC R L 1212J0116 42 160 12 12 112 110 30 265 8 22 MS1944 T25 1 16 A3SC R L 1616J0116 42 160 16 16 152 110 30 265 4 22 MS1944 T25 1 16 A3SC R L 2020K0116 42 160 20 20 192 125 30 265 - 22 MS1944 T25 2 10 A3SC R L 1010X0210 20 220 10 10 91 130 20 145 2 11 MS1160 T20 2 10 A3SC R L 1212X0210 20 220 12 12 111 130 20 145 - 11 MS1160 T20 2 16 A3SC R L 1212J0216 42 220 12 12 111 110 30 265 8 22 MS1944 T25 2 16 A3SC R L 1616J0216 42 220 16 16 151 110 30 265 4 22 MS1944 T25 2 16 A3SC R L 2020K0216 42 220 20 20 191 125 30 265 - 22 MS1944 T25 2 26 A3SC R L 2525M0226 62 220 25 25 241 150 42 315 - 32 MS1595 T30 3 10 A3SC R L 1010X0310 20 305 10 10 88 130 20 145 2 11 MS1160 T20 3 10 A3SC R L 1212X0310 20 305 12 12 108 130 20 145 - 11 MS1160 T20 3 16 A3SC R L 1212J0316 52 305 12 12 108 110 30 265 8 27 MS1944 T25 3 16 A3SC R L 1616J0316 52 305 16 16 148 110 30 265 4 27 MS1944 T25 3 16 A3SC R L 2020K0316 52 305 20 20 188 125 30 265 - 27 MS1944 T25 3 26 A3SC R L 2020K0326 62 305 20 20 188 125 42 265 - 32 MS1595 T30 3 16 A3SC R L 2525M0316 62 305 25 25 238 150 30 315 - 32 MS1944 T25 3 26 A3SC R L 2525M0326 62 305 25 25 238 150 42 315 - 32 MS1595 T30 3 32 A3SC R L 3225P0332 62 305 32 25 238 170 52 425 4 32 MS1595 T30 4 10 A3SC R L 1010X0410 20 405 10 10 83 130 20 145 2 11 MS1160 T204 4 10 A3SC R L 1212X0410 20 405 12 12 103 130 20 145 - 11 MS1160 T20 4 16 A3SC R L 1212J0416 52 405 12 12 103 110 30 265 8 27 MS1944 T25 4 16 A3SC R L 1616J0416 52 405 16 16 143 110 30 265 4 27 MS1944 T25 4 16 A3SC R L 2020K0416 52 405 20 20 183 125 30 265 - 27 MS1944 T25 4 26 A3SC R L 2020K0426 62 405 20 20 183 125 42 265 - 32 MS1595 T30 4 16 A3SC R L 2525M0416 62 405 25 25 233 150 30 315 - 32 MS1944 T25 4 26 A3SC R L 2525M0426 62 405 25 25 233 150 42 315 - 32 MS1595 T30 4 32 A3SC R L 3225P0432 62 405 32 25 233 170 52 425 4 32 MS1595 T30 Примечание Резцы для пластин размеров 5 6 и 8 см. на стр. В69 Варианты исполнения резцов с закреплением пластины за счет затяжного винта Пример A3SCR 2525 М0316 радиусное занижение Пример A3SMR 2525 М0316 (стр. В69) Резец типа С с максимально усиленной опорой и радиусным занижением обеспечивает максимальную жесткость при отрезке позволяет производить отрезку сплошных заготовок и полых идеально подходит и для обработки глубоких канавок пластинами А3 Внимание Пластины А2 могут быть закреплены во всех резцах А3 с одинаковым размером гнезда под пластину. Внимание Рекомендации по величине крутящего момента для закрепления пластин см. на стр. Е53. Резец типа S стандартной опорой и обычным занижением отличается многофункциональностью неограниченные возможности по диаметру при отрезке с выходом в отверстие малая ширина опоры позволяет использовать для обработки глубоких канавок пластины А3 различной ширины обычно занижение применяется также на некоторых резцах типа М с максимальной опорой для пластин а также на инструментах быстросменных модульных систем B93 ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ TOP NOTCH
