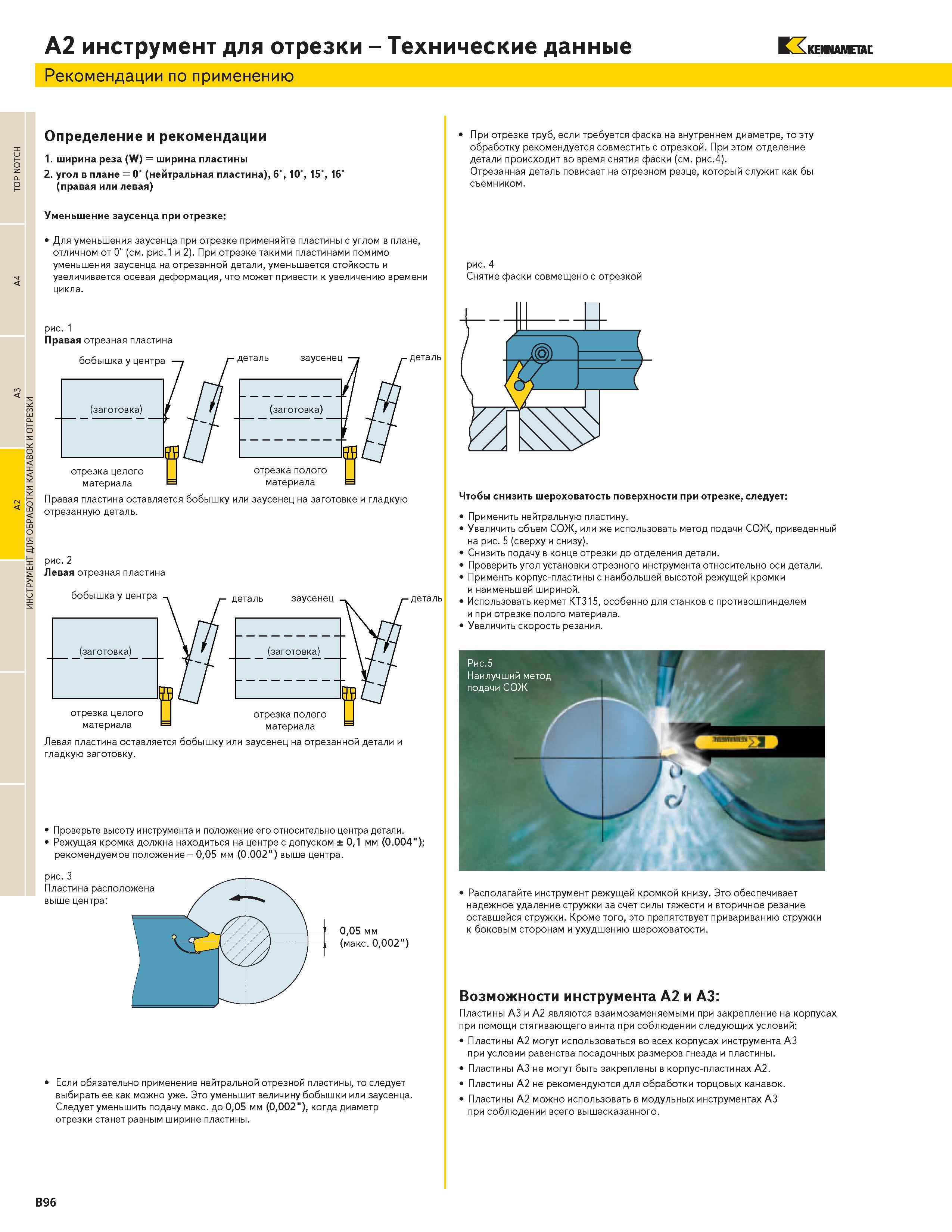

364 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.B96

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. B96 0364 Lab2u

TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ A2 инструмент для отрезки - Технические данные Рекомендации по применению KENNAMETAL Определение и рекомендации 1. ширина реза (W) ширина пластины 2. угол в плане 0 (нейтральная пластина) 6 10 15 16 (правая или левая) Уменьшение заусенца при отрезке Для уменьшения заусенца при отрезке применяйте пластины с углом в плане отличном от 0 (см. рис.1 и 2). При отрезке такими пластинами помимо уменьшения заусенца на отрезанной детали уменьшается стойкость и увеличивается осевая деформация что может привести к увеличению времени цикла. рис. 1 Правая отрезная пластина Правая пластина оставляется бобышку или заусенец на заготовке и гладкую отрезанную деталь. рис. 2 Левая отрезная пластина Левая пластина оставляется бобышку или заусенец на отрезанной детали и гладкую заготовку. Проверьте высоту инструмента и положение его относительно центра детали. Режущая кромка должна находиться на центре с допуском 01 мм (0.004м рекомендуемое положение - 005 мм (0.002") выше центра. 005 мм (макс. 0002м Если обязательно применение нейтральной отрезной пластины то следует выбирать ее как можно уже. Это уменьшит величину бобышки или заусенца. Следует уменьшить подачу макс. до 005 мм (0002") когда диаметр отрезки станет равным ширине пластины. При отрезке труб если требуется фаска на внутреннем диаметре то эту обработку рекомендуется совместить с отрезкой. При этом отделение детали происходит во время снятия фаски (см. рис.4). Отрезанная деталь повисает на отрезном резце который служит как бы съемником. рис. 4 Снятие фаски совмещено с отрезкой Чтобы снизить шероховатость поверхности при отрезке следует Применить нейтральную пластину. Увеличить объем СОЖ или же использовать метод подачи СОЖ приведенный на рис. 5 (сверху и снизу). Снизить подачу в конце отрезки до отделения детали. Проверить угол установки отрезного инструмента относительно оси детали. Применть корпус-пластины с наибольшей высотой режущей кромки и наименьшей шириной. Использовать кермет КТ315 особенно для станков с противошпинделем и при отрезке полого материала. Увеличить скорость резания. Располагайте инструмент режущей кромкой книзу. Это обеспечивает надежное удаление стружки за счет силы тяжести и вторичное резание оставшейся стружки. Кроме того это препятствует привариванию стружки к боковым сторонам и ухудшению шероховатости. Возможности инструмента A2 и A3 Пластины А3 и А2 являются взаимозаменяемыми при закрепление на корпусах при помощи стягивающего винта при соблюдении следующих условий Пластины А2 могут использоваться во всех корпусах инструмента А3 при условии равенства посадочных размеров гнезда и пластины. Пластины А3 не могут быть закреплены в корпус-пластинах А2. Пластины А2 не рекомендуются для обработки торцовых канавок. Пластины А2 можно использовать в модульных инструментах А3 при соблюдении всего вышесказанного. B96
