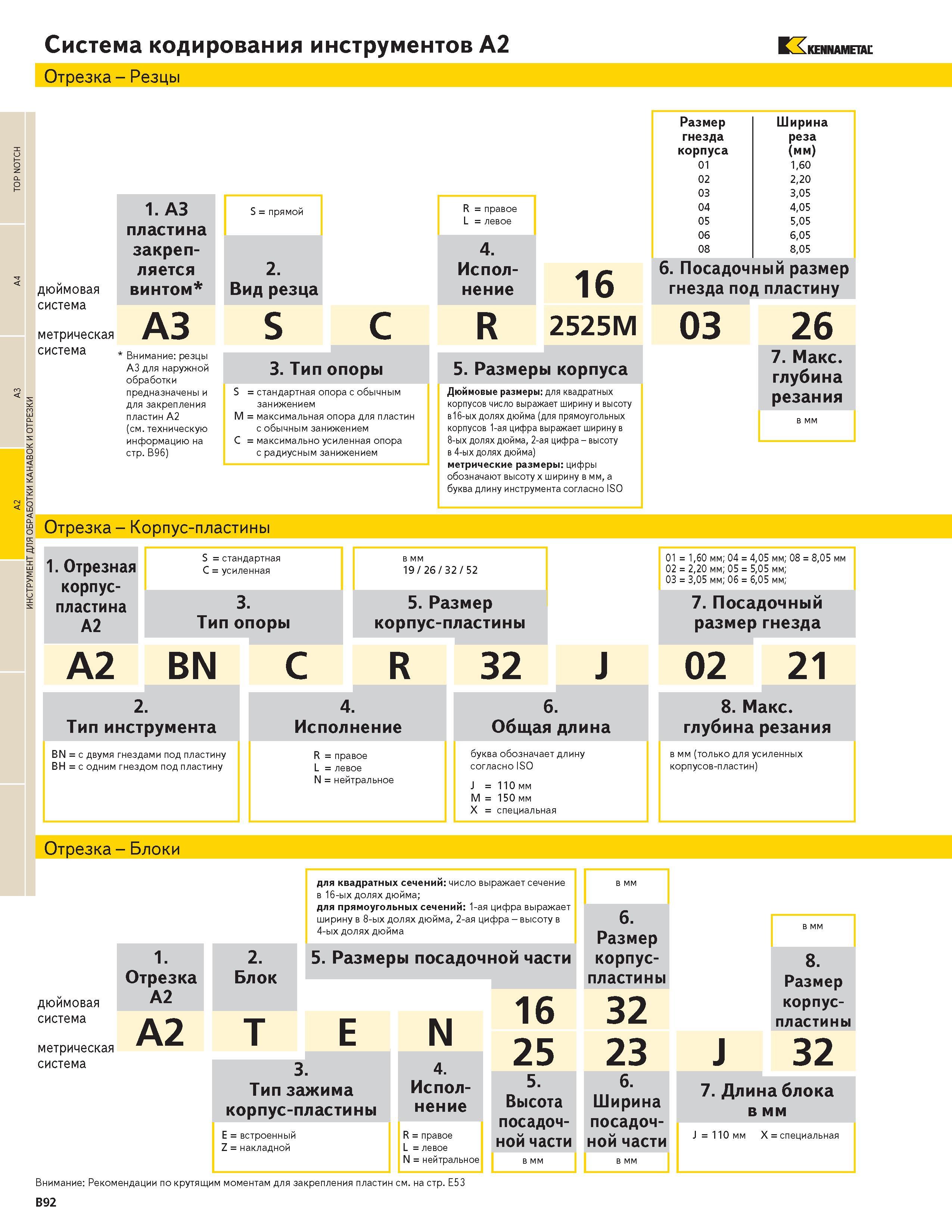

TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ Система кодирования инструментов A2 KENNAMETAL Отрезка - Резцы 1. A3 пластина закрепляется дюймовая винтом система метрическая система A3 S C Внимание резцы А3 для наружной обработки предназначены и для закрепления пластин А2 (см.техническую информацию на стр. В96) 3. Тип опоры S стандартная опора с обычным занижением M максимальная опора для пластин с обычным занижением C максимально усиленная опора с радиусным занижением Отрезка - Корпус-пластины 1. Отрезная корпус-пластина А2 S стандартная C усиленная Тип опоры R 16 2525M 5. Размеры корпуса Дюймовые размеры для квадратных корпусов число выражает ширину и высоту в16-ых долях дюйма (для прямоугольных корпусов 1-ая цифра выражает ширину в 8-ых долях дюйма 2-ая цифра - высоту в 4-ых долях дюйма) метрические размеры цифры обозначают высоту ширину в мм а буква длину инструмента согласно ISO в мм 19 26 32 52 5. Размер корпус-пластины A2 BN C R 32 J 2. Тип инструмента BN с двумя гнездами под пластину BH с одним гнездом под пластину 4. Исполнение R правое L левое N нейтральное 6. Общая длина буква обозначает длину согласно ISO J 110 мм M 150 мм X специальная Размер Ширина гнезда реза корпуса (мм) 01 160 02 220 03 305 04 405 05 505 06 605 08 805 6. Посадочный размер гнезда под пластину 03 26 01 160 мм; 04 405 мм; 08 805 мм 02 220 мм; 05 505 мм; 03 305 мм; 06 605 мм; 7. Посадочный размер гнезда 02 21 8. Макс. глубина резания в мм (только для усиленных корпусов-пластин) Отрезка - Блоки дюймовая система метрическая система 1. Отрезка А2 2. Блок A2 T для квадратных сечений число выражает сечение в 16-ых долях дюйма; для прямоугольных сечений 1-ая цифра выражает ширину в 8-ых долях дюйма 2-ая цифра - высоту в 4-ых долях дюйма 5. Размеры посадочной части E N 3. Тип зажима корпус-пластины E встроенный Z накладной 4. Испол- нение R правое L левое N нейтральное 16 25 5. Высота посадочной части 6. Размер корпус- пластины 32 23 6. Ширина посадочной части 8. Размер корпус- пластины J 32 7. Длина блока в мм J 110 мм X специальная Внимание Рекомендации по крутящим моментам для закрепления пластин см. на стр. Е53 B92
