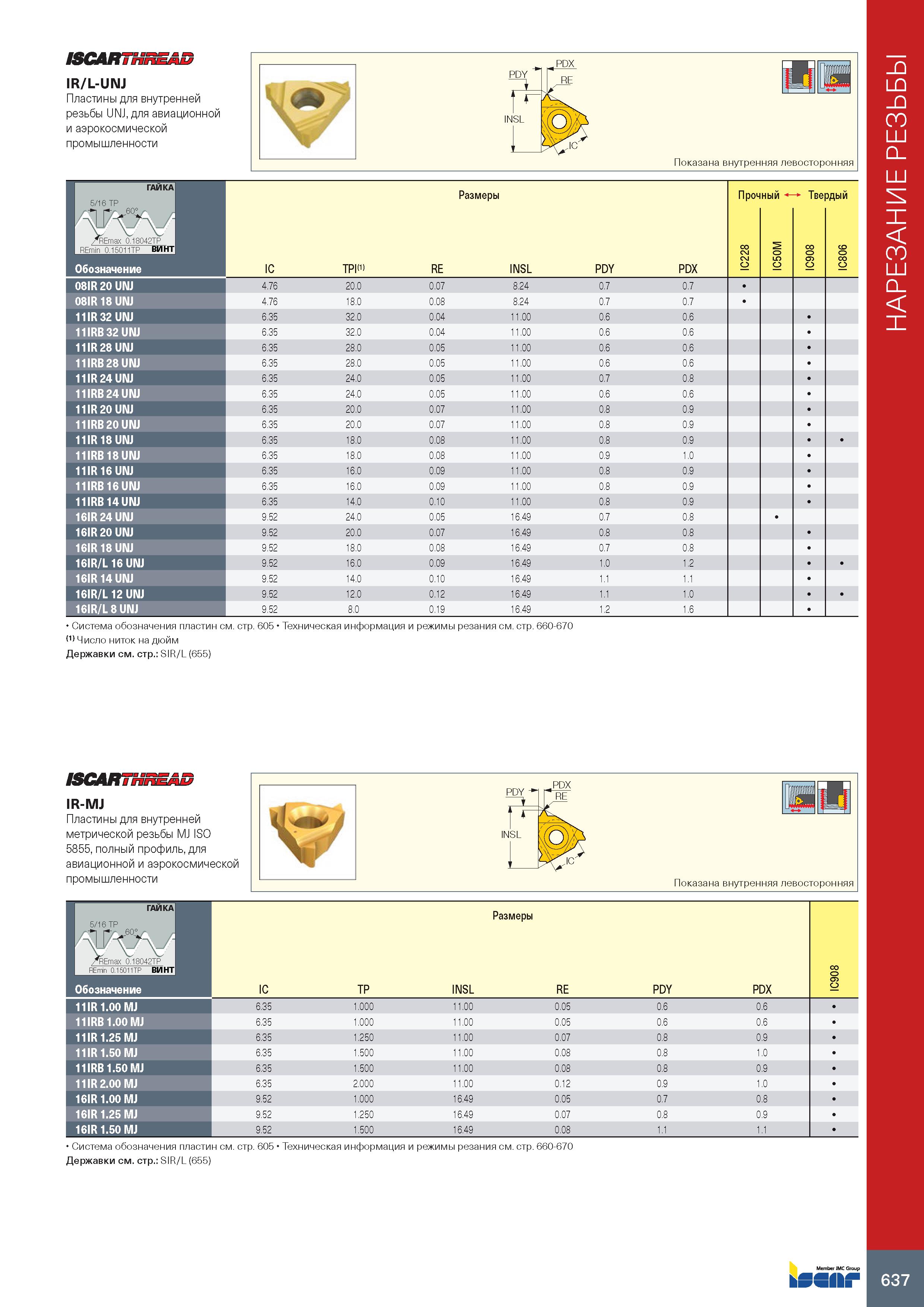

ISCARTHnEAD IR/L-UNJ Пластины для внутренней резьбы UNJ, для авиационной и аэрокосмической промышленности PDX RE INSL Обозначение 08IR 20 UNJ 08IR 18 UNJ 11IR 32 UNJ 11IRB 32 UNJ 11IR 28 UNJ 11IRB 28 UNJ 11IR 24 UNJ 11IRB 24 UNJ 11IR 20 UNJ 11IRB 20 UNJ 11IR 18 UNJ 11IRB 18 UNJ 11IR 16 UNJ 11IRB 16 UNJ 11IRB 14 UNJ 16IR 24 UNJ 16IR 20 UNJ 16IR 18 UNJ 16IR/L 16 UNJ 16IR 14 UNJ 16IR/L 12 UNJ 16IR/L 8 UNJ Система обозначения пластин см. стр. 605 Техническая информация и режимы резания см. стр. 660-670 (1) Число ниток на дюйм Державки см. стр.: SIR/L (655) ISCARTHnEAD IR-MJ Пластины для внутренней метрической резьбы MJ ISO 5855, полный профиль, для авиационной и аэрокосмической промышленности PDX RE INSL Показана внутренняя левосторонняя Размеры Прочный i’ Твердый IC TPI(1) RE INSL PDY PDX CO 2 2 IC 2 о 5 IC CO о 9 IC CO о 8 IC 4.76 20.0 0.07 8.24 0.7 0.7 4.76 18.0 0.08 8.24 0.7 0.7 6.35 32.0 0.04 11 00 0.6 0.6 6.35 32.0 0.04 11 00 0.6 0.6 6.35 28.0 0.05 11 00 0.6 0.6 6.35 28.0 0.05 11 00 0.6 0.6 6.35 24.0 0.05 11 00 0.7 0.8 6.35 24.0 0.05 11 00 0.6 0.6 6.35 20.0 0.07 11 00 0.8 0.9 6.35 20.0 0.07 11 00 0.8 0.9 6.35 18.0 0.08 11 00 0.8 0.9 6.35 18.0 0.08 11 00 0.9 1.0 6.35 16.0 0.09 11 00 0.8 0.9 6.35 16.0 0.09 11 00 0.8 0.9 6.35 14.0 0.10 11 00 0.8 0.9 9.52 24.0 0.05 16 49 0.7 0.8 9.52 20.0 0.07 16 49 0.8 0.8 9.52 18.0 0.08 16 49 0.7 0.8 9.52 16.0 0.09 16 49 1.0 1.2 9.52 14.0 0.10 16 49 1.1 1.1 9.52 12.0 0.12 16 49 1.1 1.0 9.52 8.0 0.19 16 49 1.2 1.6 Показана внутренняя левосторонняя CL CO LO Размеры IC908 " EmaXVi 8O42V REmin 0.15011TP ВИНТ IC TP INSL RE PDY PDX Обозначение 11IR 1.00 MJ 6.35 1.000 11.00 0.05 0.6 0.6 11IRB 1.00 MJ 6.35 1.000 11.00 0.05 0.6 0.6 11IR 1.25 MJ 6.35 1.250 11.00 0.07 0.8 0.9 11IR 1.50 MJ 6.35 1.500 11.00 0.08 0.8 1.0 11IRB 1.50 MJ 6.35 1.500 11.00 0.08 0.8 0.9 11IR 2.00 MJ 6.35 2.000 11.00 0.12 0.9 1.0 16IR 1.00 MJ 9.52 1.000 16.49 0.05 0.7 0.8 16IR 1.25 MJ 9.52 1.250 16.49 0.07 0.8 0.9 16IR 1.50 MJ 9.52 1.500 16.49 0.08 1.1 1.1 Система обозначения пластин см. стр. 605 Техническая информация и режимы резания см. стр. 660-670 Державки см. стр.: SIR/L (655) bSSflkf 637 Нарезание резьбы на токарном станке
