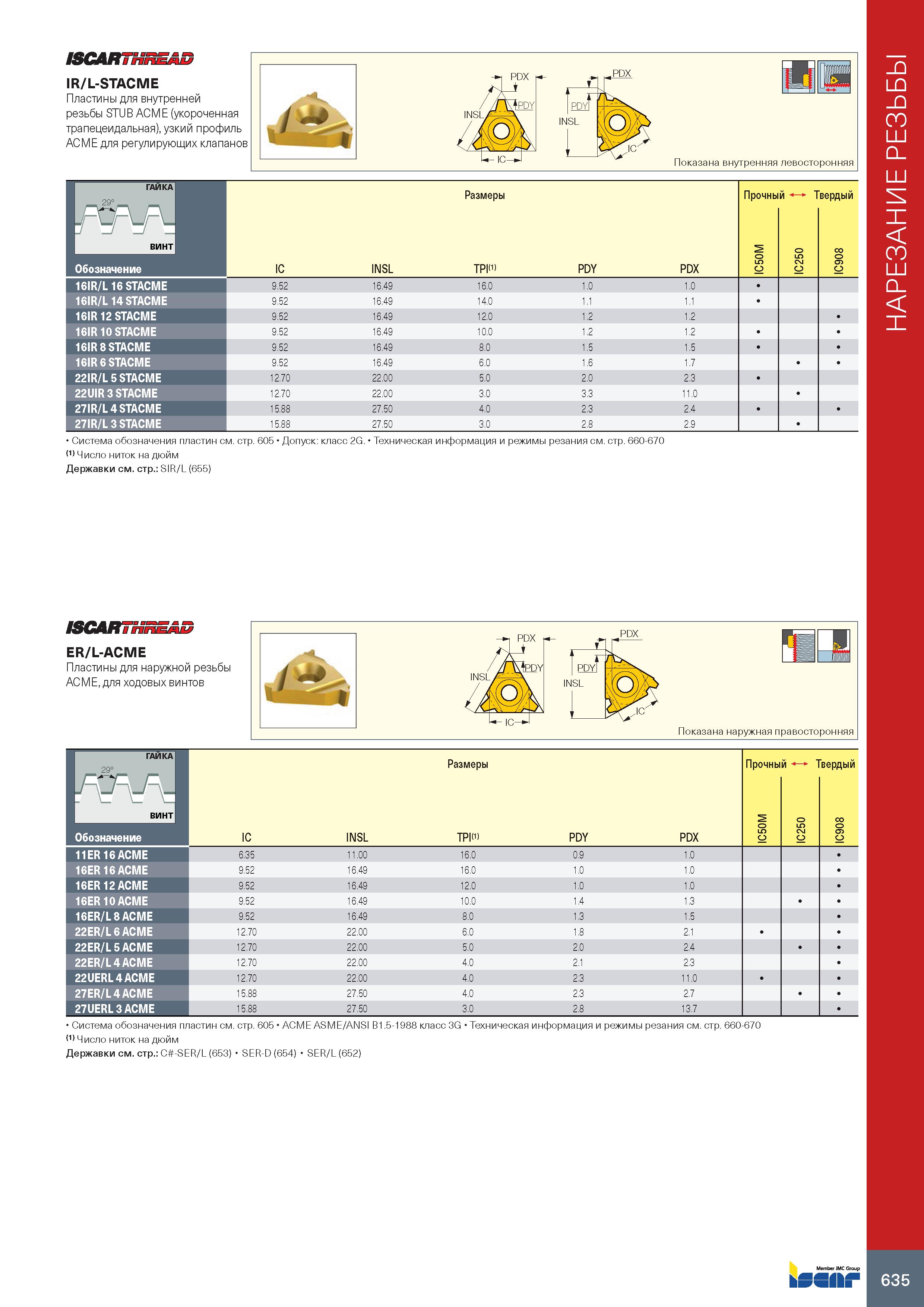

ISCAR7HREAD IR/L-STACME Пластины для внутренней резьбы STUB ACME (укороченная трапецеидальная), узкий профиль ACME для регулирующих клапанов PDX PDY PDY INSL Показана внутренняя левосторонняя Размеры Прочный i’ Твердый IC INSL TPI(1) PDY PDX IC50M IC250 IC908 9.52 16.49 16.0 1.0 1.0 9.52 16.49 14.0 1.1 1.1 9.52 16.49 12.0 1.2 1.2 9.52 16.49 10.0 1.2 1.2 9.52 16.49 8.0 1.5 1.5 9.52 16.49 6.0 1.6 1.7 12.70 22.00 5.0 2.0 2.3 12.70 22.00 3.0 3.3 11.0 15.88 27.50 4.0 2.3 2.4 15.88 27.50 3.0 2.8 2.9 Обозначение 16IR/L 16 STACME 16IR/L 14 STACME 16IR 12 STACME 16IR 10 STACME 16IR 8 STACME 16IR 6 STACME 22IR/L 5 STACME 22UIR 3 STACME 27IR/L 4 STACME 27IR/L 3 STACME Система обозначения пластин см. стр. 605 Допуск: класс 2G. Техническая информация и режимы резания см. стр. 660-670 I1) Число ниток на дюйм Державки см. стр.: SIR/L (655) PDX ISGARTHnEAD ER/L-ACME Пластины для наружной резьбы ACME, для ходовых винтов ГАИКА 29° Размеры Прочный i’ Твердый ВИНТ IC INSL TPI I1) PDY PDX IC50M IC250 IC908 11ER 16 ACME 6.35 11.00 16.0 0.9 1.0 16ER 16 ACME 9.52 16.49 16.0 1.0 1.0 16ER 12 ACME 9.52 16.49 12.0 1.0 1.0 16ER 10 ACME 9.52 16.49 10.0 1.4 1.3 16ER/L 8 ACME 9.52 16.49 8.0 1.3 1.5 22ER/L 6 ACME 12.70 22.00 6.0 1.8 2.1 22ER/L 5 ACME 12.70 22.00 5.0 2.0 2.4 22ER/L 4 ACME 12.70 22.00 4.0 2.1 2.3 22UERL 4 ACME 12.70 22.00 4.0 2.3 11.0 27ER/L 4 ACME 15.88 27.50 4.0 2.3 2.7 27UERL 3 ACME 15.88 27.50 3.0 2.8 13.7 Система обозначения пластин см. стр. 605 .5- B1 SI z E/ M S A E M C A 1988 класс 3G Техническая информация и режимы резания см. стр. 660-670 I1) Число ниток на дюйм Державки см. стр.: C -SER/L (653) SER-D (654) SER/L (652) 635 Нарезание резьбы на токарном станке
