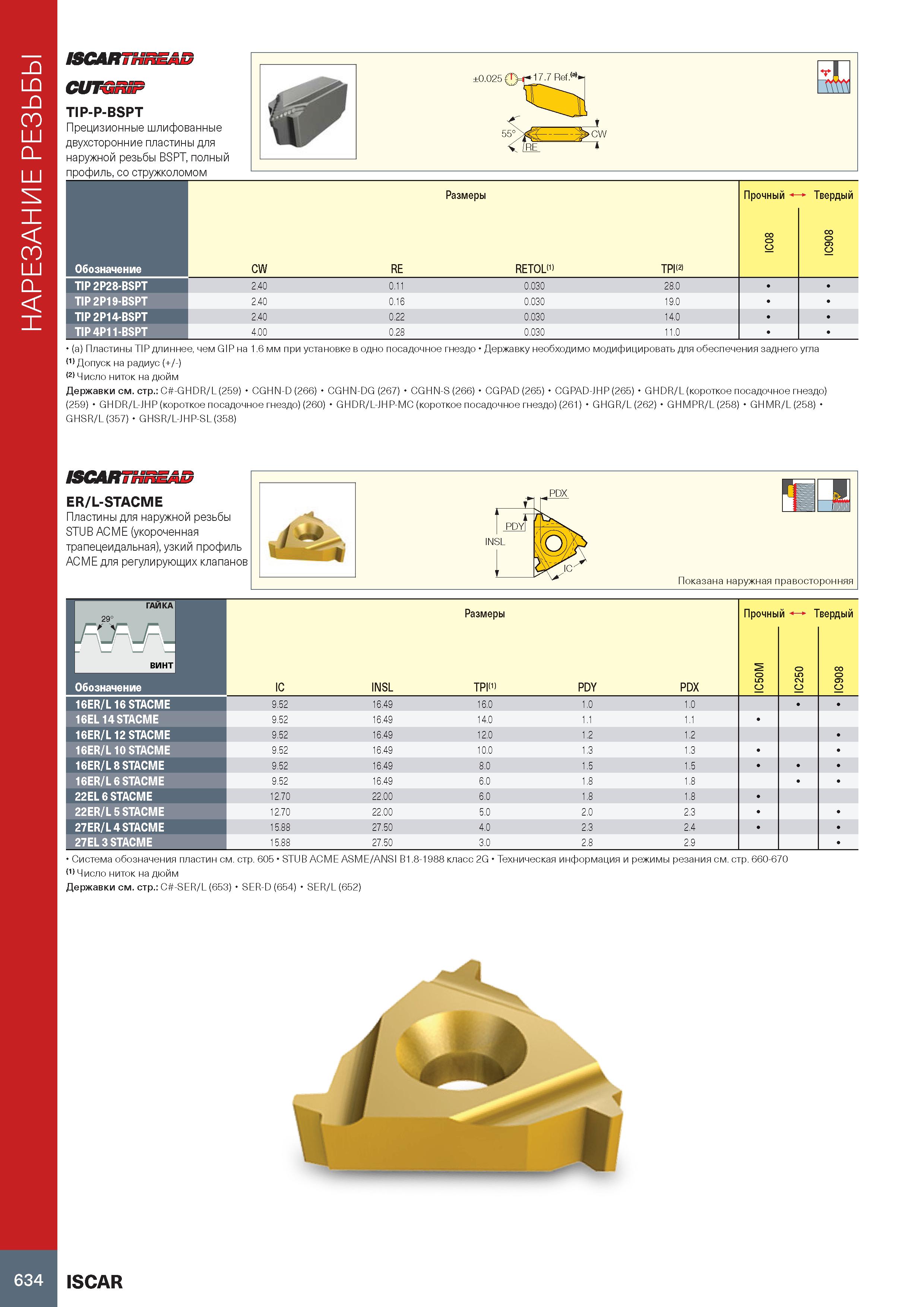

Нарезание резьбы на токарном станке ISCAR7HREAD CUTGRSP TIP-P-BSPT Прецизионные шлифованные двухсторонние пластины для наружной резьбы BSPT, полный профиль, со стружколомом ±0.025 0=(- -17.7 Ref. ->CW Размеры Прочный i’ Твердый Обозначение CW RE RETOL(1) TPI(2) IC08 IC908 TIP 2P28-BSPT 2.40 0.11 0.030 28.0 TIP 2P19-BSPT 2.40 0.16 0.030 19.0 TIP 2P14-BSPT 2.40 0.22 0.030 14.0 TIP 4P11-BSPT 4.00 0.28 0.030 11.0 (a) Пластины TIP длиннее, чем GIP на 1.6 мм при установке в одно посадочное гнездо Державку необходимо модифицировать для обеспечения заднего угла (1) Допуск на радиус (+/-) (2) Число ниток на дюйм Державки см. стр.: C -GHDR/L (259) CGHN-D (266) CGHN-DG (267) CGHN-S (266) CGPAD (265) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) ISCARTHREAD ER/L-STACME Пластины для наружной резьбы STUB ACME (укороченная трапецеидальная), узкий профиль ACME для регулирующих клапанов Обозначение 16ER/L 16 STACME 16EL 14 STACME 16ER/L 12 STACME 16ER/L 10 STACME 16ER/L 8 STACME 16ER/L 6 STACME 22EL 6 STACME 22ER/L 5 STACME 27ER/L 4 STACME 27EL 3 STACME Система обозначения пластин см. стр. 605 (1) Число ниток на дюйм Державки см. стр.: C -SER/L (653) SER-D (654) , PDX INSL Показана наружная правосторонняя Размеры Прочный i’ Твердый IC INSL TPI(1) PDY PDX IC50M IC250 IC908 9.52 16.49 16.0 1.0 1.0 9.52 16.49 14.0 1.1 1.1 9.52 16.49 12.0 1.2 1.2 9.52 16.49 10.0 1.3 1.3 9.52 16.49 8.0 1.5 1.5 9.52 16.49 6.0 1.8 1.8 12.70 22.00 6.0 1.8 1.8 12.70 22.00 5.0 2.0 2.3 15.88 27.50 4.0 2.3 2.4 15.88 27.50 3.0 2.8 2.9 STUB ACME ASM E/ANSI B1.8-1988 класс 2G Техническая информация и режимы резания см. стр. 660-670 SER/L (652) (a) RE 634 ISCAR
