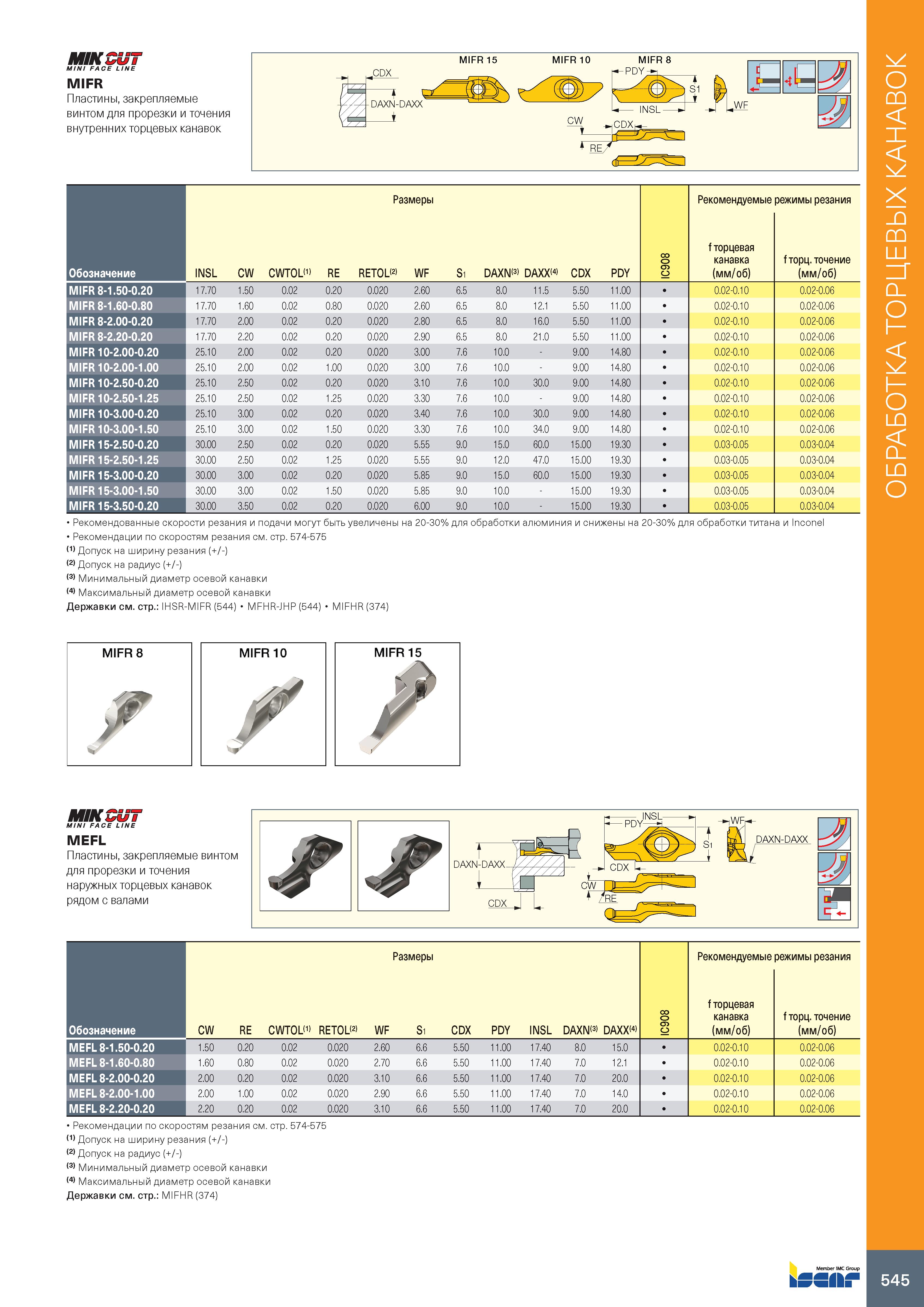

MIN CUT MINI FACE LINE MIFR Пластины, закрепляемые винтом для прорезки и точения внутренних торцевых канавок Размеры Обозначение INSL CW CWTOL(1) RE RETOL(2) WF S1 DAXN(3) DAXX(4) CDX PDY MIFR 8-1.50-0.20 17.70 1.50 0.02 0.20 0.020 2.60 6.5 8.0 11.5 5.50 11.00 MIFR 8-1.60-0.80 17.70 1.60 0.02 0.80 0.020 2.60 6.5 8.0 12.1 5.50 11.00 MIFR 8-2.00-0.20 17.70 2.00 0.02 0.20 0.020 2.80 6.5 8.0 16.0 5.50 11.00 MIFR 8-2.20-0.20 17.70 2.20 0.02 0.20 0.020 2.90 6.5 8.0 21.0 5.50 11.00 MIFR 10-2.00-0.20 25.10 2.00 0.02 0.20 0.020 3.00 7.6 10.0 9.00 14.80 MIFR 10-2.00-1.00 25.10 2.00 0.02 1.00 0.020 3.00 7.6 10.0 9.00 14.80 MIFR 10-2.50-0.20 25.10 2.50 0.02 0.20 0.020 3.10 7.6 10.0 30.0 9.00 14.80 MIFR 10-2.50-1.25 25.10 2.50 0.02 1.25 0.020 3.30 7.6 10.0 9.00 14.80 MIFR 10-3.00-0.20 25.10 3.00 0.02 0.20 0.020 3.40 7.6 10.0 30.0 9.00 14.80 MIFR 10-3.00-1.50 25.10 3.00 0.02 1.50 0.020 3.30 7.6 10.0 34.0 9.00 14.80 MIFR 15-2.50-0.20 30.00 2.50 0.02 0.20 0.020 5.55 9.0 15.0 60.0 15.00 19.30 MIFR 15-2.50-1.25 30.00 2.50 0.02 1.25 0.020 5.55 9.0 12.0 47.0 15.00 19.30 MIFR 15-3.00-0.20 30.00 3.00 0.02 0.20 0.020 5.85 9.0 15.0 60.0 15.00 19.30 MIFR 15-3.00-1.50 30.00 3.00 0.02 1.50 0.020 5.85 9.0 10.0 15.00 19.30 MIFR 15-3.50-0.20 30.00 3.50 0.02 0.20 0.020 6.00 9.0 10.0 15.00 19.30 Рекомендуемые режимы резания f торцевая канавка (мм/об) f торц. точение (мм/об) 0.02-0.10 0.02-0.06 0.02-0.10 0.02-0.06 0.02-0.10 0.02-0.06 0.02-0.10 0.02-0.06 0.02-0.10 0.02-0.06 0.02-0.10 0.02-0.06 0.02-0.10 0.02-0.06 0.02-0.10 0.02-0.06 0.02-0.10 0.02-0.06 0.02-0.10 0.02-0.06 0.03-0.05 0.03-0.04 0.03-0.05 0.03-0.04 0.03-0.05 0.03-0.04 0.03-0.05 0.03-0.04 0.03-0.05 0.03-0.04 Рекомендованные скорости резания и подачи могут быть увеличены на 20-30% для обработки алюминия и снижены на 20-30% для обработки титана и Inconel Рекомендации по скоростям резания см. стр. 574-575 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) (3) Минимальный диаметр осевой канавки (4) Максимальный диаметр осевой канавки Державки см. стр.: IHSR-MIFR (544) MFHR-JHP (544) MIFHR (374) MINCUT MINI FACE LINE MEFL Пластины, закрепляемые винтом для прорезки и точения наружных торцевых канавок рядом с валами Обозначение MEFL 8-1.50-0.20 MEFL 8-1.60-0.80 MEFL 8-2.00-0.20 MEFL 8-2.00-1.00 MEFL 8-2.20-0.20 Размеры IC908 Рекомендуемые режимы резания CW RE CWTOL(1) RETOL(2) WF S1 CDX PDY INSL DAXN(3) DAXX(4) f торцевая канавка (мм/об) f торц. точение (мм/об) 1.50 0.20 0.02 0.020 2.60 6.6 5.50 11.00 17.40 8.0 15.0 0.02-0.10 0.02-0.06 1.60 0.80 0.02 0.020 2.70 6.6 5.50 11.00 17.40 7.0 12.1 0.02-0.10 0.02-0.06 2.00 0.20 0.02 0.020 3.10 6.6 5.50 11.00 17.40 7.0 20.0 0.02-0.10 0.02-0.06 2.00 1.00 0.02 0.020 2.90 6.6 5.50 11.00 17.40 7.0 14.0 0.02-0.10 0.02-0.06 2.20 0.20 0.02 0.020 3.10 6.6 5.50 11.00 17.40 7.0 20.0 0.02-0.10 0.02-0.06 Рекомендации по скоростям резания см. стр. 574-575 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) (3) Минимальный диаметр осевой канавки (4) Максимальный диаметр осевой канавки Державки см. стр.: MIFHR (374) 545 Обработка торцевых канавок
