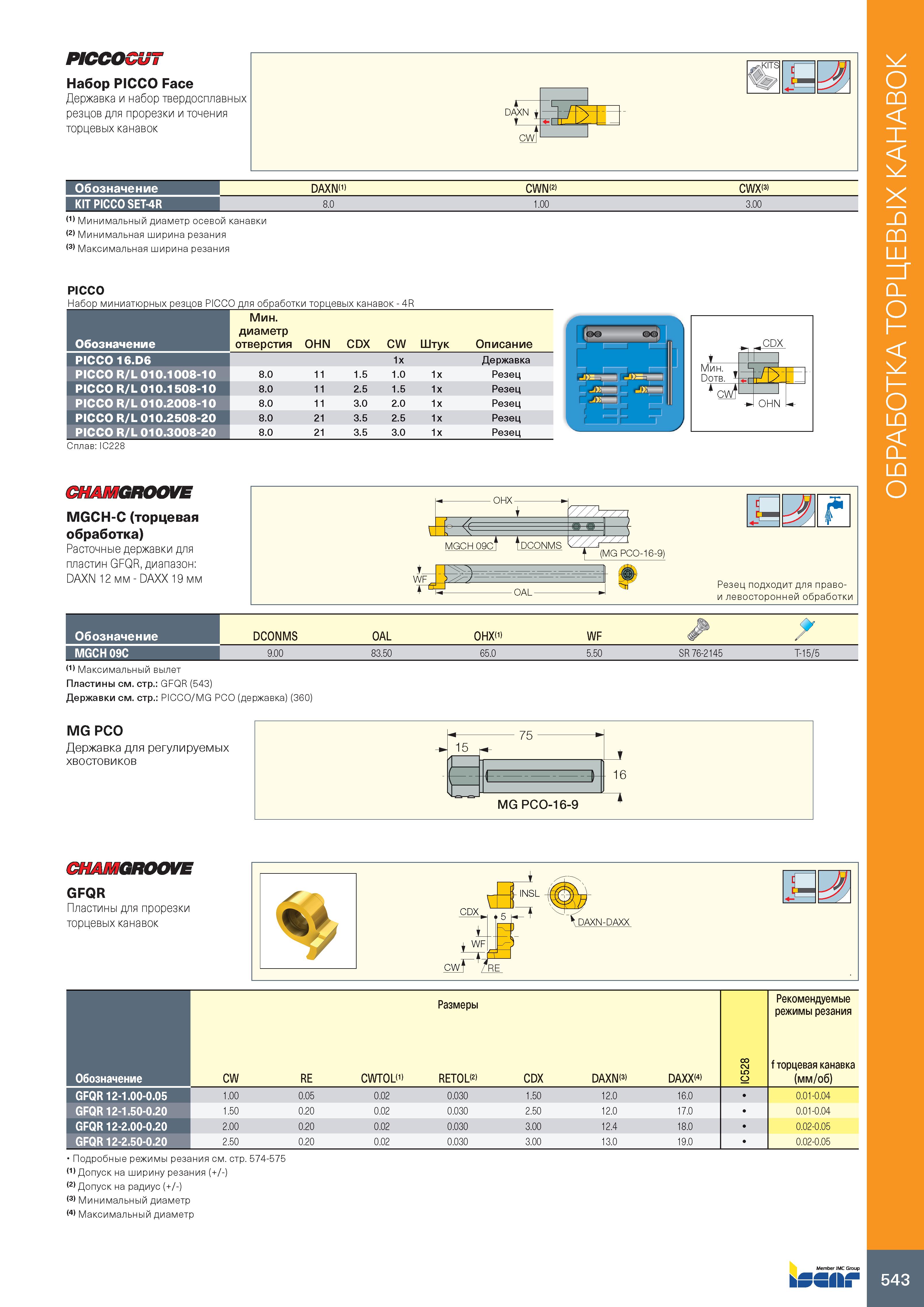

547 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.543

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 543 0547 Lab2u

PICCOCUT Набор PICCO Face Державка и набор твердосплавных резцов для прорезки и точения торцевых канавок Обозначение DAXN 1> CWN(2) CWX(3) KIT PICCO SET-4R 8.0 1.00 3.00 (1) Минимальный диаметр осевой канавки (2) Минимальная ширина резания (3) Максимальная ширина резания PICCO Набор миниатюрных резцов PICCO для обработки торцевых канавок - 4R Обозначение Мин. диаметр отверстия OHN CDX CW Штук Описание PICCO 16.D6 1x Державка PICCO R/L 010.1008-10 8.0 11 1.5 1.0 1x Резец PICCO R/L 010.1508-10 8.0 11 2.5 1.5 1x Резец PICCO R/L 010.2008-10 8.0 11 3.0 2.0 1x Резец PICCO R/L 010.2508-20 8.0 21 3.5 2.5 1x Резец PICCO R/L 010.3008-20 8.0 21 3.5 3.0 1x Резец Сплав: IC228 t aCDX Мин. Dotb. ’ i> -f' cW 1 -J OHN CHAMGROOVE MGCH-C (торцевая обработка) Расточные державки для пластин GFQR, диапазон: DAXN 12 мм - DAXX 19 мм Обозначение DCONMS OAL OHX(1) WF MGCH 09C 9.00 83.50 65.0 5.50 SR 76-2145 T-15/5 (1) Максимальный вылет Пластины см. стр.: GFQR (543) Державки см. стр.: PICCO/MG PCO (державка) (360) MG PCO Державка для регулируемых хвостовиков CHAMGROOVE GFQR Пластины для прорезки торцевых канавок УDAXN-DAXX Обозначение Размеры IC528 Рекомендуемые режимы резания f торцевая канавка (мм/об) CW RE CWTOL 1> RETOL(2) CDX DAXN DAXXW GFQR 12-1.00-0.05 1.00 0.05 0.02 0.030 1.50 12.0 16.0 0.01-0.04 GFQR 12-1.50-0.20 1.50 0.20 0.02 0.030 2.50 12.0 17.0 0.01-0.04 GFQR 12-2.00-0.20 2.00 0.20 0.02 0.030 3.00 12.4 18.0 0.02-0.05 GFQR 12-2.50-0.20 2.50 0.20 0.02 0.030 3.00 13.0 19.0 0.02-0.05 Подробные режимы резания см. стр. 574-575 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) (3) Минимальный диаметр (4) Максимальный диаметр Member IMC Group issii; 543 Обработка торцевых канавок
