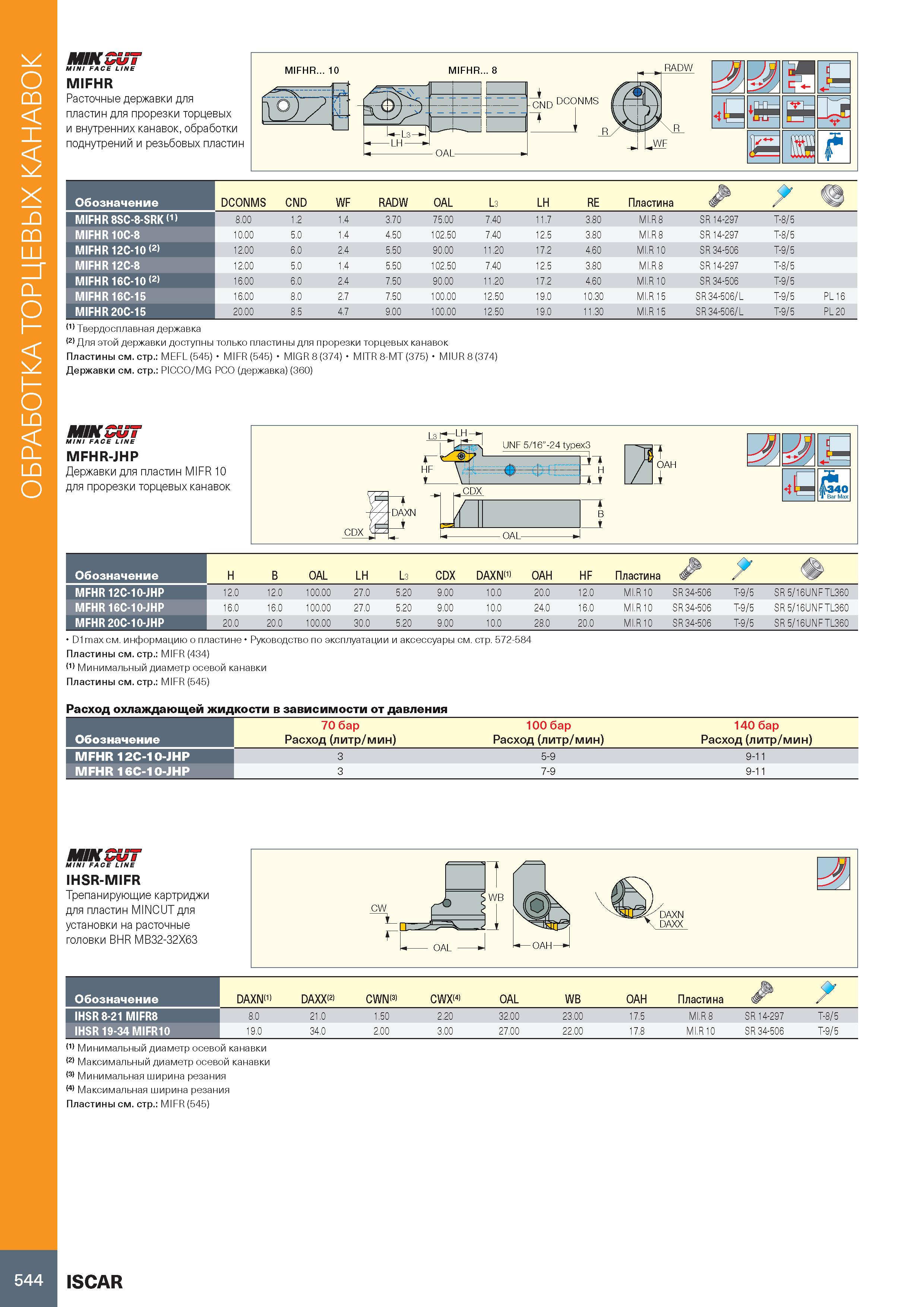

Обработка торцевых канавок м/к гит MINI FACE LINE MIFHR Расточные державки для пластин для прорезки торцевых и внутренних канавок, обработки поднутрений и резьбовых пластин MIFHR... 10 RADW J, £ J= -Ё ш fr Ш t Обозначение DCONMS CND WF RADW OAL L3 LH RE Пластина Щ MIFHR 8SC-8-SRK (1) 8.00 1.2 1.4 3.70 75.00 7.40 11.7 3.80 MI.R 8 SR 14-297 T-8/5 MIFHR 10C-8 10.00 5.0 1.4 4.50 102.50 7.40 12.5 3.80 MI.R 8 SR 14-297 T-8/5 MIFHR 12C-10 (2) 12.00 6.0 2.4 5.50 90.00 11.20 17.2 4.60 MI.R 10 SR 34-506 T-9/5 MIFHR 12C-8 12.00 5.0 1.4 5.50 102.50 7.40 12.5 3.80 MI.R 8 SR 14-297 T-8/5 MIFHR 16C-10 (2) 16.00 6.0 2.4 7.50 90.00 11.20 17.2 4.60 MI.R 10 SR 34-506 T-9/5 MIFHR 16C-15 16.00 8.0 2.7 7.50 100.00 12.50 19.0 10.30 MI.R 15 SR 34-506/L T-9/5 PL 16 MIFHR 20C-15 20.00 8.5 4.7 9.00 100.00 12.50 19.0 11.30 MI.R 15 SR 34-506/L T-9/5 PL 20 Твердосплавная державка Для этой державки доступны только пластины для прорезки торцевых канавок Пластины см. стр.: MEFL (545) MIFR (545) MIGR 8 (374) MITR 8-MT (375) MIUR 8 (374) Державки см. стр.: PICCO/MG PCO (державка) (360) MIKSU7 MINI FACE LINE MFHR-JHP Державки для пластин MIFR 10 для прорезки торцевых канавок Обозначение MFHR12C-10-JHP MFHR 16C-10-JHP MFHR 20C-10-JHP H B OAL LH L3 CDX DAXN(1) OAH HF Пластина :> 12.0 12.0 100.00 27.0 5.20 9.00 10.0 20.0 12.0 MI.R 10 SR 34-506 T-9/5 SR 5/16UNF TL360 16.0 16.0 100.00 27.0 5.20 9.00 10.0 24.0 16.0 MI.R 10 SR 34-506 T-9/5 SR 5/16UNF TL360 20.0 20.0 100.00 30.0 5.20 9.00 10.0 28.0 20.0 MI.R 10 SR 34-506 T-9/5 SR 5/16UNF TL360 D1max см. информацию о пластине Руководство по эксплуатации и аксессуары см. стр. 572-584 Пластины см. стр.: MIFR (434) (1) Минимальный диаметр осевой канавки Пластины см. стр.: MIFR (545) Расход охлаждающей жидкости в зависимости от давления Обозначение 70 бар Расход (литр/мин) 100 бар Расход (литр/мин) 140 бар Расход (литр/мин) MFHR 12C-10-JHP 3 5-9 9-11 MFHR 16C-10-JHP 3 7-9 9-11 MIKSU7 MINI FACE LINE IHSR-MIFR Трепанирующие картриджи для пластин MINCUT для установки на расточные головки BHR MB32-32X63 Обозначение IHSR 8-21 MIFR8 IHSR 19-34 MIFR10 DAXN(1) DAXX0 CWN(3) CWX(4) OAL WB OAH Пластина № 8.0 21.0 1.50 2.20 32.00 23.00 17.5 MI.R 8 SR 14-297 T-8/5 19.0 34.0 2.00 3.00 27.00 22.00 17.8 MI.R 10 SR 34-506 T-9/5 (1) Минимальный диаметр осевой канавки (2) Максимальный диаметр осевой канавки Минимальная ширина резания Максимальная ширина резания Пластины см. стр.: MIFR (545) 544 ISCAR
