383 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.379

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 379 0383 Lab2u

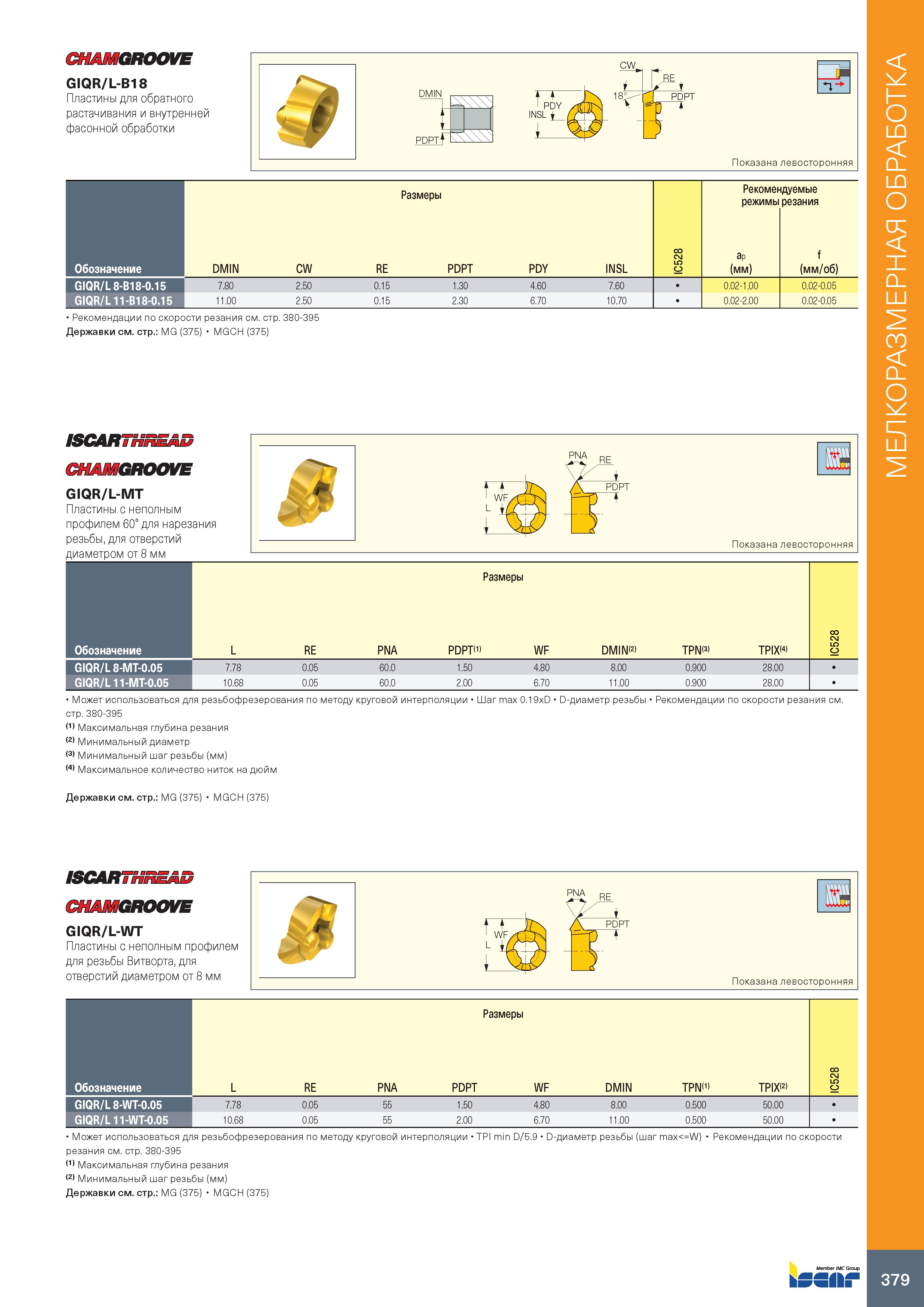

CHAMGROOVE GIQR/L-B18 Пластины для обратного растачивания и внутренней фасонной обработки Размеры Рекомендуемые режимы резания Обозначение DMIN CW RE PDPT PDY INSL IC528 ap (мм) f (мм/об) GIQR/L 8-B18-0.15 7.80 2.50 0.15 1.30 4.60 7.60 0.02-1.00 0.02-0.05 GIQR/L 11-B18-0.15 11.00 2.50 0.15 2.30 6.70 10.70 0.02-2.00 0.02-0.05 Рекомендации по скорости резания см. стр. 380-395 Державки см. стр.: MG (375) MGCH (375) ISCARTHr CHAMGROOVE GIQR/L-MT Пластины с неполным профилем 60° для нарезания резьбы, для отверстий диаметром от 8 мм Размеры Обозначение L RE PNA PDPT(1) WF DMINM TPN(3) TPIX(4) 8 2 5 о GIQR/L 8-MT-0.05 7.78 0.05 60.0 1.50 4.80 8.00 0.900 28.00 GIQR/L 11-MT-0.05 10.68 0.05 60.0 2.00 6.70 11.00 0.900 28.00 Может использоваться для резьбофрезерования по методу круговой интерполяции Шаг max 0.19xD D-диаметр резьбы Рекомендации по скорости резания см. стр. 380-395 (1) Максимальная глубина резания (2) Минимальный диаметр (3) Минимальный шаг резьбы (мм) (4) Максимальное количество ниток на дюйм Державки см. стр.: MG (375) MGCH (375) ISCARTHi CHAMGROOVE GIQR/L-WT Пластины с неполным профилем для резьбы Витворта, для отверстий диаметром от 8 мм Размеры Обозначение L RE PNA PDPT WF DMIN TPN(1) TPIX(2) 8 2 5 О GIQR/L 8-WT-0.05 7.78 0.05 55 1.50 4.80 8.00 0.500 50.00 GIQR/L 11-WT-0.05 10.68 0.05 55 2.00 6.70 11.00 0.500 50.00 Может использоваться для резьбофрезерования по методу круговой интерполяции TPI min D/5.9 D-диаметр резьбы (шаг max =W) Рекомендации по скорости резания см. стр. 380-395 (1) Максимальная глубина резания (2) Минимальный шаг резьбы (мм) Державки см. стр.: MG (375) MGCH (375) Member IMC Group issii; 379 Мелкоразмерная обработка
