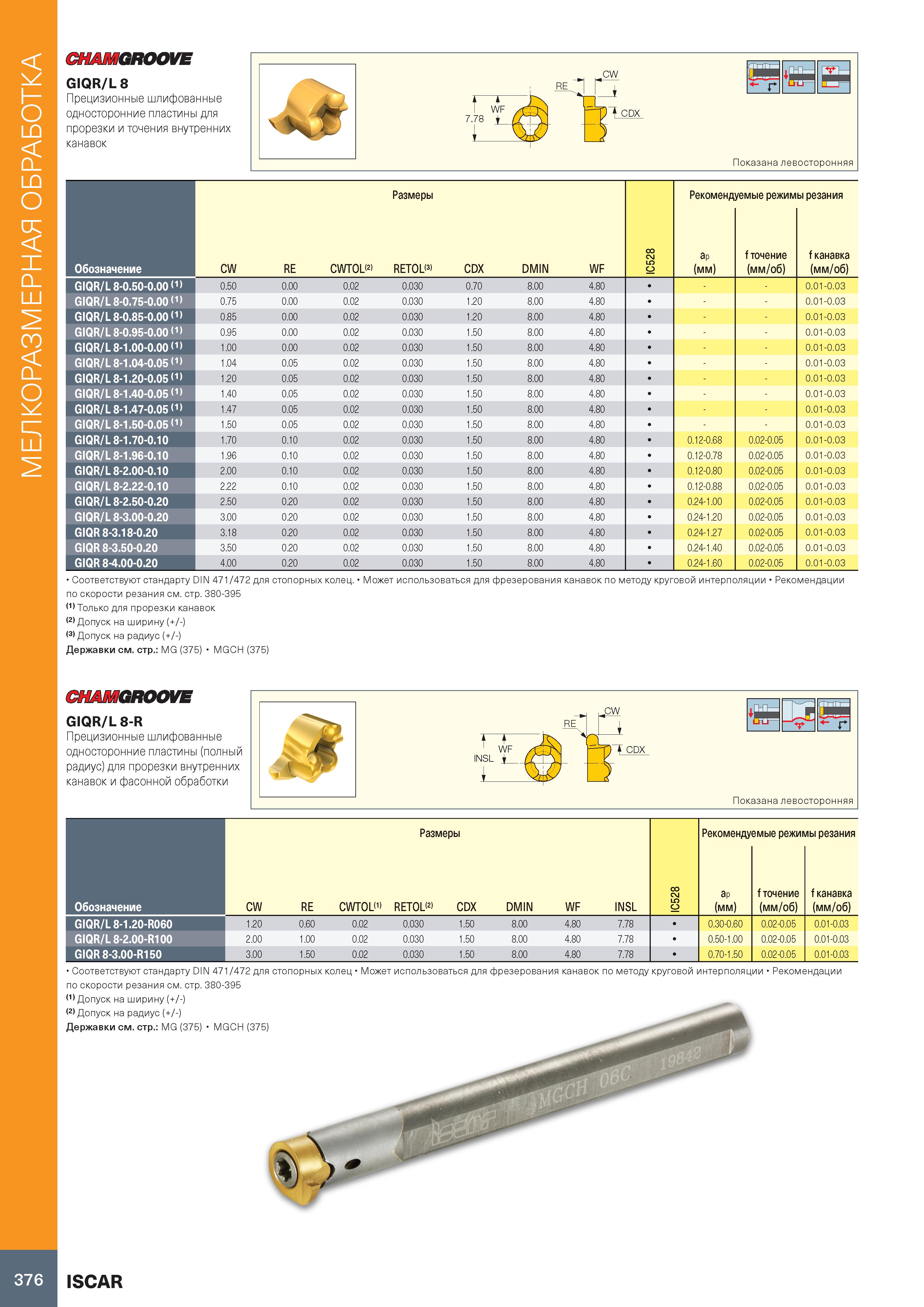

Мелкоразмерная обработка CHAMGROOVE GIQR/L 8 Прецизионные шлифованные односторонние пластины для прорезки и точения внутренних канавок Обозначение Размеры со 2 ю IC Рекомендуемые режимы резания CW RE CWTOLM RETOLM CDX DMIN WF ap (мм) f точение (мм/об) f канавка (мм/об) GIQR/L 8-0.50-0.00 (1) 0.50 0.00 0.02 0.030 0.70 8.00 4.80 0.01-0.03 GIQR/L 8-0.75-0.00 (1) 0.75 0.00 0.02 0.030 1.20 8.00 4.80 0.01-0.03 GIQR/L 8-0.85-0.00 (1) 0.85 0.00 0.02 0.030 1.20 8.00 4.80 0.01-0.03 GIQR/L 8-0.95-0.00 (1) 0.95 0.00 0.02 0.030 1.50 8.00 4.80 0.01-0.03 GIQR/L 8-1.00-0.00 (1) 1.00 0.00 0.02 0.030 1.50 8.00 4.80 0.01-0.03 GIQR/L 8-1.04-0.05 (1) 1.04 0.05 0.02 0.030 1.50 8.00 4.80 0.01-0.03 GIQR/L 8-1.20-0.05 (1) 1.20 0.05 0.02 0.030 1.50 8.00 4.80 0.01-0.03 GIQR/L 8-1.40-0.05 (1) 1.40 0.05 0.02 0.030 1.50 8.00 4.80 0.01-0.03 GIQR/L 8-1.47-0.05 (1) 1.47 0.05 0.02 0.030 1.50 8.00 4.80 0.01-0.03 GIQR/L 8-1.50-0.05 (1) 1.50 0.05 0.02 0.030 1.50 8.00 4.80 0.01-0.03 GIQR/L 8-1.70-0.10 1.70 0.10 0.02 0.030 1.50 8.00 4.80 0.12-0.68 0.02-0.05 0.01-0.03 GIQR/L 8-1.96-0.10 1.96 0.10 0.02 0.030 1.50 8.00 4.80 0.12-0.78 0.02-0.05 0.01-0.03 GIQR/L 8-2.00-0.10 2.00 0.10 0.02 0.030 1.50 8.00 4.80 0.12-0.80 0.02-0.05 0.01-0.03 GIQR/L 8-2.22-0.10 2.22 0.10 0.02 0.030 1.50 8.00 4.80 0.12-0.88 0.02-0.05 0.01-0.03 GIQR/L 8-2.50-0.20 2.50 0.20 0.02 0.030 1.50 8.00 4.80 0.24-1.00 0.02-0.05 0.01-0.03 GIQR/L 8-3.00-0.20 3.00 0.20 0.02 0.030 1.50 8.00 4.80 0.24-1.20 0.02-0.05 0.01-0.03 GIQR 8-3.18-0.20 3.18 0.20 0.02 0.030 1.50 8.00 4.80 0.24-1.27 0.02-0.05 0.01-0.03 GIQR 8-3.50-0.20 3.50 0.20 0.02 0.030 1.50 8.00 4.80 0.24-1.40 0.02-0.05 0.01-0.03 GIQR 8-4.00-0.20 4.00 0.20 0.02 0.030 1.50 8.00 4.80 0.24-1.60 0.02-0.05 0.01-0.03 Соответствуют стандарту DIN 471/472 для стопорных колец. Может использоваться для фрезерования канавок по методу круговой интерполяции Рекомендации по скорости резания см. стр. 380-395 (1) Только для прорезки канавок (2) Допуск на ширину (+/-) 3> Допуск на радиус (+/-) Державки см. стр.: MG (375) MGCH (375) CHAMGROOVE GIQR/L 8-R Прецизионные шлифованные односторонние пластины (полный радиус) для прорезки внутренних канавок и фасонной обработки Обозначение Размеры IC528 Рекомендуемые режимы резания CW RE CWT0U11 RET0L 2> CDX DMIN WF INSL ар (мм) f точение (мм/об) f канавка (мм/об) GIQR/L 8-1.20-R060 1.20 0.60 0.02 0.030 1.50 8.00 4.80 7.78 0.30-0.60 0.02-0.05 0.01-0.03 GIQR/L 8-2.00-R100 2.00 1.00 0.02 0.030 1.50 8.00 4.80 7.78 0.50-1.00 0.02-0.05 0.01-0.03 GIQR8-3.00-R150 3.00 1.50 0.02 0.030 1.50 8.00 4.80 7.78 0.70-1.50 0.02-0.05 0.01-0.03 Соответствуют стандарту DIN 471/472 для стопорных колец Может использоваться для фрезерования канавок по методу круговой интерполяции Рекомендации по скорости резания см. стр. 380-395 376 ISCAR
