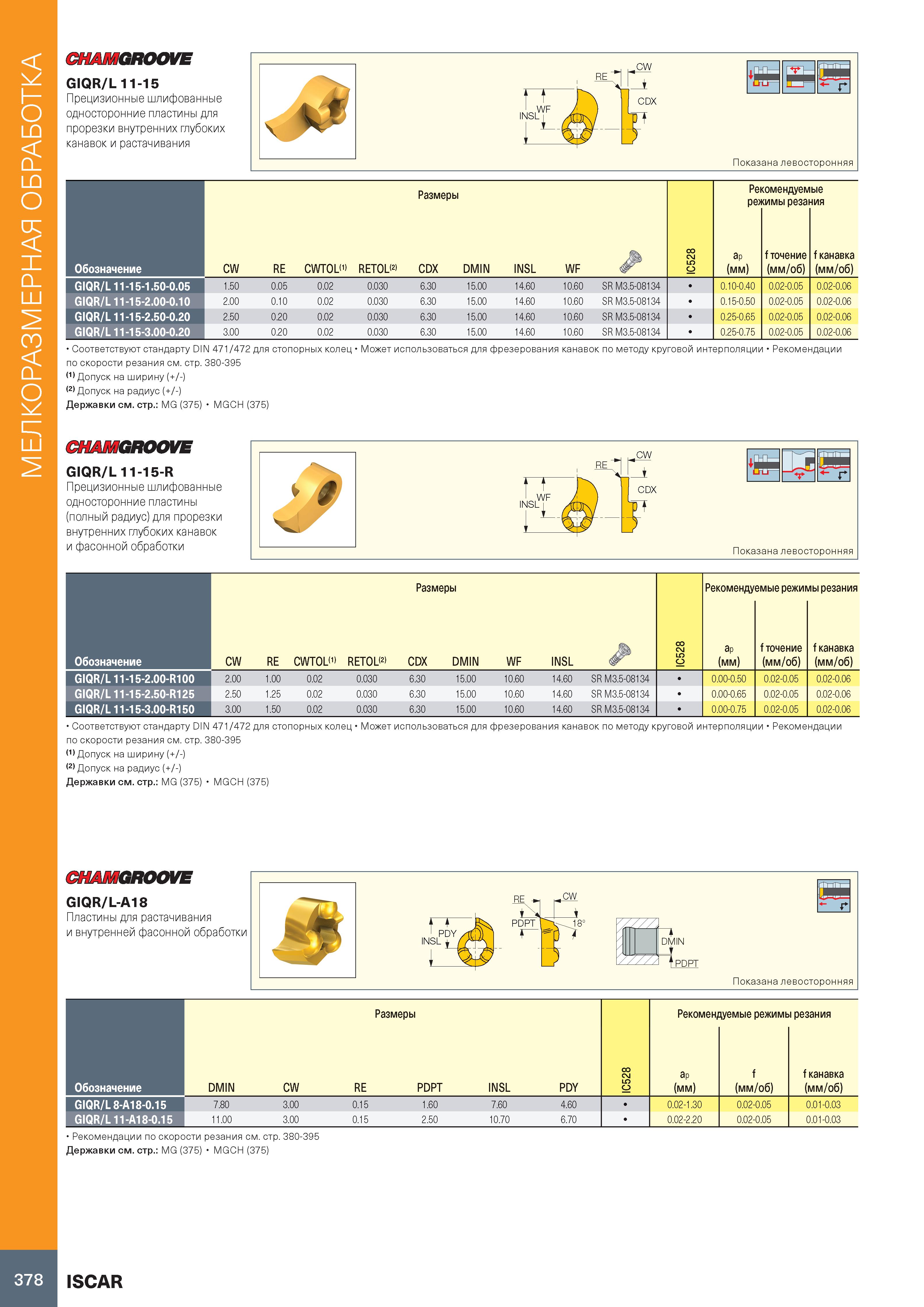

382 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.378

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 378 0382 Lab2u

Мелкоразмерная обработка CHAMGROOVE GIQR/L 11-15 Прецизионные шлифованные односторонние пластины для прорезки внутренних глубоких канавок и растачивания Обозначение Размеры IC528 Рекомендуемые режимы резания CW RE CWTOL 1> RETOL 2) CDX DMIN INSL WF ap (мм) f точение (мм/об) f канавка (мм/об) GIQR/L 11-15-1.50-0.05 1.50 0.05 0.02 0.030 6.30 15.00 14.60 10.60 SR M3.5-08134 0.10-0.40 0.02-0.05 0.02-0.06 GIQR/L 11-15-2.00-0.10 2.00 0.10 0.02 0.030 6.30 15.00 14.60 10.60 SR M3.5-08134 0.15-0.50 0.02-0.05 0.02-0.06 GIQR/L 11-15-2.50-0.20 2.50 0.20 0.02 0.030 6.30 15.00 14.60 10.60 SR M3.5-08134 0.25-0.65 0.02-0.05 0.02-0.06 GIQR/L 11-15-3.00-0.20 3.00 0.20 0.02 0.030 6.30 15.00 14.60 10.60 SR M3.5-08134 0.25-0.75 0.02-0.05 0.02-0.06 Соответствуют стандарту DIN 471/472 для стопорных колец Может использоваться для фрезерования канавок по методу круговой интерполяции Рекомендации по скорости резания см. стр. 380-395 (1) Допуск на ширину (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: MG (375) MGCH (375) CHAMGROOVE GIQR/L 11-15-R Прецизионные шлифованные односторонние пластины (полный радиус) для прорезки внутренних глубоких канавок и фасонной обработки Обозначение Размеры 8 IC Рекомендуемые режимы резания CW RE CWTOL(1) RETOL(2) CDX DMIN WF INSL ap (мм) f точение (мм/об) f канавка (мм/об) GIQR/L 11-15-2.00-R100 2.00 1.00 0.02 0.030 6.30 15.00 10.60 14.60 SR M3.5-08134 0.00-0.50 0.02-0.05 0.02-0.06 GIQR/L 11-15-2.50-R125 2.50 1.25 0.02 0.030 6.30 15.00 10.60 14.60 SR M3.5-08134 0.00-0.65 0.02-0.05 0.02-0.06 GIQR/L 11-15-3.00-R150 3.00 1.50 0.02 0.030 6.30 15.00 10.60 14.60 SR M3.5-08134 0.00-0.75 0.02-0.05 0.02-0.06 Соответствуют стандарту DIN 471/472 для стопорных колец Может использоваться для фрезерования канавок по методу круговой интерполяции Рекомендации по скорости резания см. стр. 380-395 (1) Допуск на ширину (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: MG (375) MGCH (375) CHAMGROOVE GIQR/L-A18 Пластины для растачивания и внутренней фасонной обработки Размеры Рекомендуемые режимы резания Обозначение DMIN CW RE PDPT INSL PDY 8 IC ap (мм) f (мм/об) f канавка (мм/об) GIQR/L 8-A18-0.15 7.80 3.00 0.15 1.60 7.60 4.60 0.02-1.30 0.02-0.05 0.01-0.03 GIQR/L 11-A18-0.15 11.00 3.00 0.15 2.50 10.70 6.70 0.02-2.20 0.02-0.05 0.01-0.03 Рекомендации по скорости резания см. стр. 380-395 Державки см. стр.: MG (375) MGCH (375) 378 ISCAR
