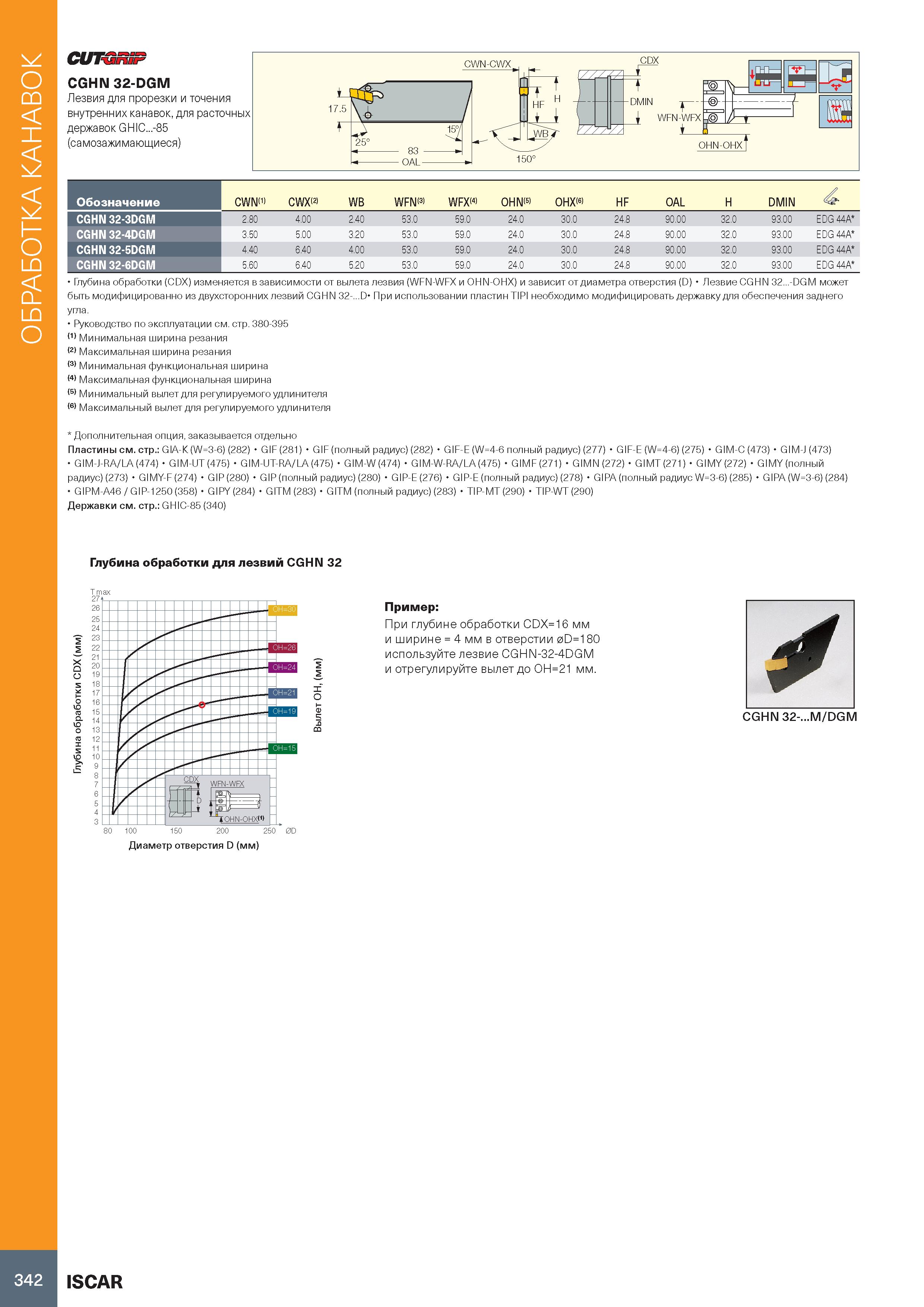

Обработка канавок CUT-GnSP CGHN 32-DGM Лезвия для прорезки и точения внутренних канавок, для расточных державок GHIC...-85 (самозажимающиеся) Обозначение CGHN 32-3DGM CGHN 32-4DGM CGHN 32-5DGM CGHN 32-6DGM CWN(1) CWX 2> WB WFN 3> WFX 4> OHN 5> OHX 6> HF OAL H DMIN 2.80 4.00 2.40 53.0 59.0 24.0 30.0 24.8 90.00 32.0 93.00 EDG 44A 3.50 5.00 3.20 53.0 59.0 24.0 30.0 24.8 90.00 32.0 93.00 EDG 44A 4.40 6.40 4.00 53.0 59.0 24.0 30.0 24.8 90.00 32.0 93.00 EDG 44A 5.60 6.40 5.20 53.0 59.0 24.0 30.0 24.8 90.00 32.0 93.00 EDG 44A Глубина обработки (CDX) изменяется в зависимости от вылета лезвия (WFN-WFX и OHN-OHX) и зависит от диаметра отверстия (D) Лезвие CGHN 32...-DGM может быть модифицированно из двухсторонних лезвий CGHN 32-..D При использовании пластин TIPI необходимо модифицировать державку для обеспечения заднего угла. Руководство по эксплуатации см. стр. 380-395 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Минимальная функциональная ширина (4) Максимальная функциональная ширина (5) Минимальный вылет для регулируемого удлинителя Максимальный вылет для регулируемого удлинителя Дополнительная опция, заказывается отдельно Пластины см. стр.: GIA-K (W=3-6) (282) GIF (281) GIF (полный радиус) (282) GIF-E (W=4-6 полный радиус) (277) GIF-E (W=4-6) (275) GIM-C (473) GIM-J (473) GIM-J-RA/LA (474) GIM-UT (475) GIM-UT-RA/LA (475) GIM-W (474) GIM-W-RA/LA (475) GIMF (271) GIMN (272) GIMT (271) GIMY (272) GIMY (полный радиус) (273) GIMY-F (274) GIP (280) GIP (полный радиус) (280) GIP-E (276) GIP-E (полный радиус) (278) GIPA (полный радиус W=3-6) (285) GIPA (W=3-6) (284) GIPM-A46 / GIP-1250 (358) GIPY (284) GITM (283) GITM (полный радиус) (283) TIP-MT (290) TIP-WT (290) Державки см. стр.: GHIC-85 (340) Глубина обработки для лезвий CGHN 32 х Q О £ Пример: При глубине обработки CDX=16 мм и ширине = 4 мм в отверстии 0D=180 используйте лезвие CGHN-32-4DGM и отрегулируйте вылет до OH=21 мм. CGHN 32-...M/DGM Диаметр отверстия D (мм) 342 ISCAR
