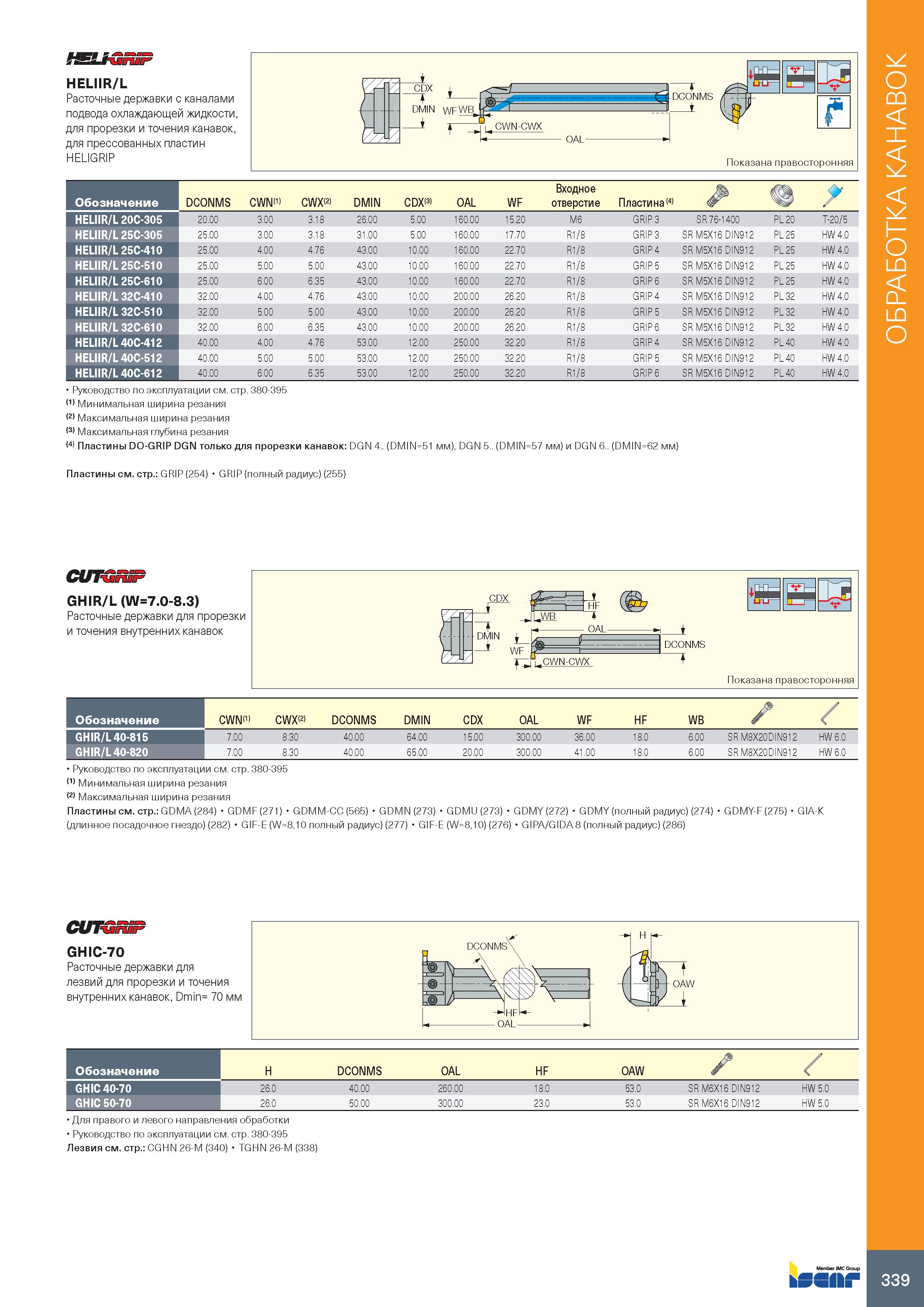

HELIIR/L Расточные державки с каналами подвода охлаждающей жидкости, для прорезки и точения канавок, для прессованных пластин HELIGRIP Обозначение DCONMS CWN(1) CWX 2> DMIN CDX 3> OAL WF Входное отверстие Пластина (4) HELIIR/L 20C-305 20.00 3.00 3.18 26.00 5.00 160.00 15.20 M6 GRIP 3 SR 76-1400 PL 20 T-20/5 HELIIR/L 25C-305 25.00 3.00 3.18 31.00 5.00 160.00 17.70 R1/8 GRIP 3 SR M5X16 DIN912 PL 25 HW 4.0 HELIIR/L 25C-410 25.00 4.00 4.76 43.00 10.00 160.00 22.70 R1/8 GRIP 4 SR M5X16 DIN912 PL 25 HW 4.0 HELIIR/L 25C-510 25.00 5.00 5.00 43.00 10.00 160.00 22.70 R1/8 GRIP 5 SR M5X16 DIN912 PL 25 HW 4.0 HELIIR/L 25C-610 25.00 6.00 6.35 43.00 10.00 160.00 22.70 R1/8 GRIP 6 SR M5X16 DIN912 PL 25 HW 4.0 HELIIR/L 32C-410 32.00 4.00 4.76 43.00 10.00 200.00 26.20 R1/8 GRIP 4 SR M5X16 DIN912 PL 32 HW 4.0 HELIIR/L 32C-510 32.00 5.00 5.00 43.00 10.00 200.00 26.20 R1/8 GRIP 5 SR M5X16 DIN912 PL 32 HW 4.0 HELIIR/L 32C-610 32.00 6.00 6.35 43.00 10.00 200.00 26.20 R1/8 GRIP 6 SR M5X16 DIN912 PL 32 HW 4.0 HELIIR/L 40C-412 40.00 4.00 4.76 53.00 12.00 250.00 32.20 R1/8 GRIP 4 SR M5X16 DIN912 PL 40 HW 4.0 HELIIR/L 40C-512 40.00 5.00 5.00 53.00 12.00 250.00 32.20 R1/8 GRIP 5 SR M5X16 DIN912 PL 40 HW 4.0 HELIIR/L 40C-612 40.00 6.00 6.35 53.00 12.00 250.00 32.20 R1/8 GRIP 6 SR M5X16 DIN912 PL 40 HW 4.0 Руководство по эксплуатации см. стр. 380-395 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Максимальная глубина резания (4) Пластины DO-GRIP DGN только для прорезки канавок: DGN 4.. (DMIN=51 мм), DGN 5.. (DMIN=57 мм) и DGN 6.. (DMIN=62 мм) Пластины см. стр.: GRIP (254) GRIP (полный радиус) (255) CUTGniP GHIR/L (W=7.0-8.3) Расточные державки для прорезки и точения внутренних канавок Обозначение GHIR/L 40-815 GHIR/L 40-820 CWNM CWX0 DCONMS DMIN CDX OAL WF HF WB / , 7.00 8.30 40.00 64.00 15.00 300.00 36.00 18.0 6.00 SR M8X20DIN912 HW 6.0 7.00 8.30 40.00 65.00 20.00 300.00 41.00 18.0 6.00 SR M8X20DIN912 HW 6.0 Руководство по эксплуатации см. стр. 380-395 (1) Минимальная ширина резания (2) Максимальная ширина резания Пластины см. стр.: GDMA (284) GDMF (271) GDMM-CC (565) GDMN (273) GDMU (273) GDMY (272) GDMY (полный радиус) (274) GDMY-F (275) GIA-K (длинное посадочное гнездо) (282) GIF-E (W=8,10 полный радиус) (277) GIF-E (W=8,10) (276) GIPA/GIDA 8 (полный радиус) (286) CUTGniP GHIC-70 Расточные державки для лезвий для прорезки и точения внутренних канавок, Dmin= 70 мм Обозначение GHIC 40-70 GHIC 50-70 H DCONMS OAL HF OAW / , 26.0 40.00 260.00 18.0 53.0 SR M6X16 DIN912 HW 5.0 26.0 50.00 300.00 23.0 53.0 SR M6X16 DIN912 HW 5.0 Для правого и левого направления обработки Руководство по эксплуатации см. стр. 380-395 Лезвия см. стр.: CGHN 26-M (340) TGHN 26-M (338) 339 Обработка канавок
