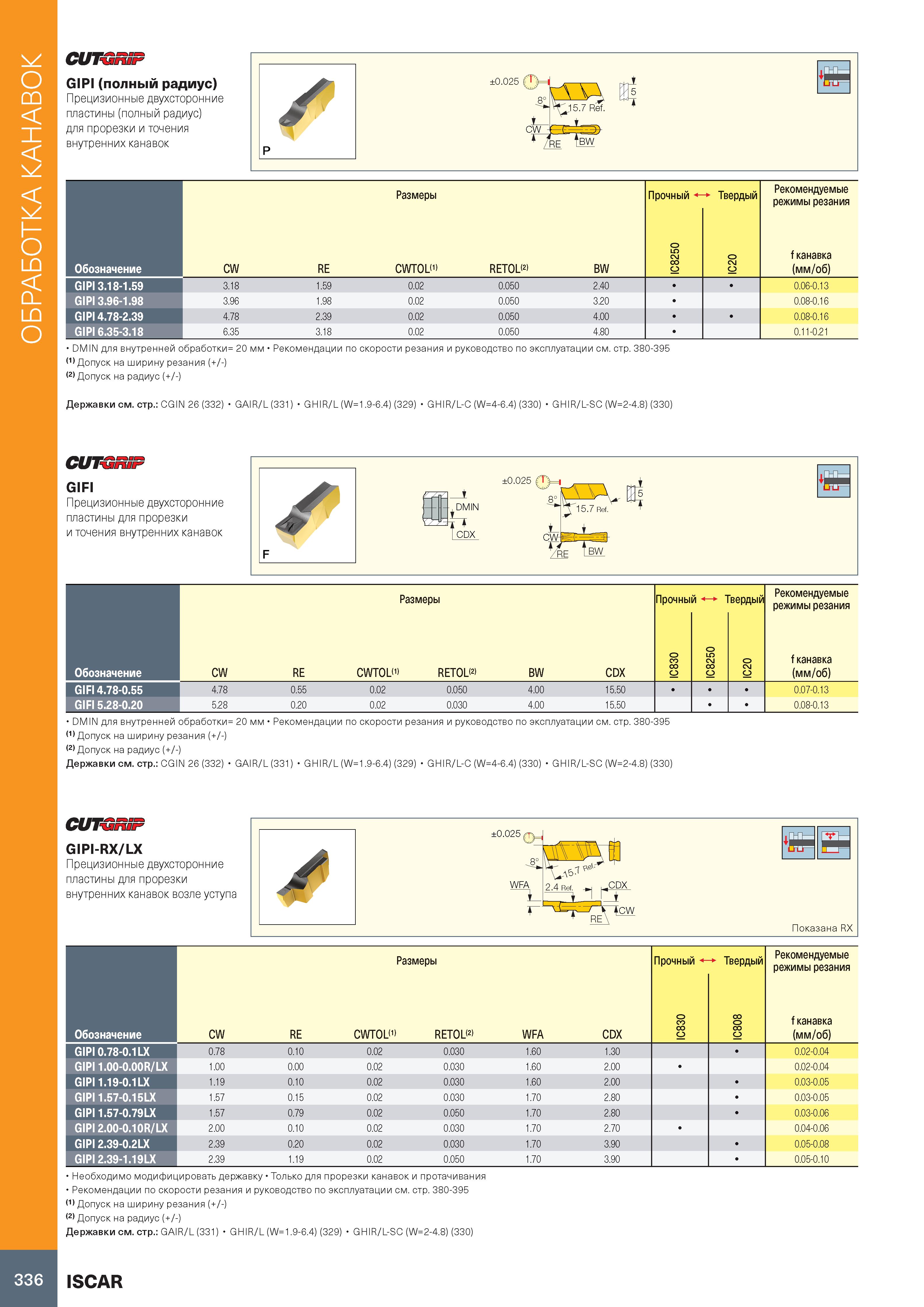

Обработка канавок CUTGRSP GIPI (полный радиус) Прецизионные двухсторонние пластины (полный радиус) для прорезки и точения внутренних канавок Размеры Прочный 1 Твердый Рекомендуемые режимы резания Обозначение CW RE CWTOL 1> RETOL 2> BW IC8250 IC20 f канавка (мм/об) GIPI 3.18-1.59 3.18 1.59 0.02 0.050 2.40 0.06-0.13 GIPI 3.96-1.98 3.96 1.98 0.02 0.050 3.20 0.08-0.16 GIPI 4.78-2.39 4.78 2.39 0.02 0.050 4.00 0.08-0.16 GIPI 6.35-3.18 6.35 3.18 0.02 0.050 4.80 0.11-0.21 DMIN для внутренней обработки= 20 мм Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) Допуск на радиус (+/-) Державки см. стр.: CGIN 26 (332) GAIR/L (331) GHIR/L (W=1.9-6.4) (329) GHIR/L-C (W=4-6.4) (330) GHIR/L-SC (W=2-4.8) (330) CUTGRSP GIFI Прецизионные двухсторонние пластины для прорезки и точения внутренних канавок Обозначение GIFI 4.78-0.55 GIFI 5.28-0.20 Размеры Прочный — Твердый Рекомендуемые режимы резания CW RE CWTOL 1> RETOL 2> BW CDX IC830 0 5 2 8 IC 0 2 IC f канавка (мм/об) 4.78 0.55 0.02 0.050 4.00 15.50 0.07-0.13 5.28 0.20 0.02 0.030 4.00 15.50 0.08-0.13 DMIN для внутренней обработки= 20 мм Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: CGIN 26 (332) GAIR/L (331) GHIR/L (W=1.9-6.4) (329) GHIR/L-C (W=4-6.4) (330) GHIR/L-SC (W=2-4.8) (330) CUTGRSP GIPI-RX/LX Прецизионные двухсторонние пластины для прорезки внутренних канавок возле уступа Размеры Прочный 1 Твердый Рекомендуемые режимы резания Обозначение CW RE CWTOL(1) RETOL(2) WFA CDX 0 CO 8 IC 8 0 8 IC f канавка (мм/об) GIPI 0.78-0.1LX 0.78 0.10 0.02 0.030 1.60 1.30 0.02-0.04 GIPI 1.00-0.00R/LX 1.00 0.00 0.02 0.030 1.60 2.00 0.02-0.04 GIPI 1.19-0.1LX 1.19 0.10 0.02 0.030 1.60 2.00 0.03-0.05 GIPI 1.57-0.15LX 1.57 0.15 0.02 0.030 1.70 2.80 0.03-0.05 GIPI 1.57-0.79LX 1.57 0.79 0.02 0.050 1.70 2.80 0.03-0.06 GIPI 2.00-0.10R/LX 2.00 0.10 0.02 0.030 1.70 2.70 0.04-0.06 GIPI 2.39-0.2LX 2.39 0.20 0.02 0.030 1.70 3.90 0.05-0.08 GIPI 2.39-1.19LX 2.39 1.19 0.02 0.050 1.70 3.90 0.05-0.10 Необходимо модифицировать державку Только для прорезки канавок и протачивания Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: GAIR/L (331) GHIR/L (W=1.9-6.4) (329) GHIR/L-SC (W=2-4.8) (330) 336 ISCAR
