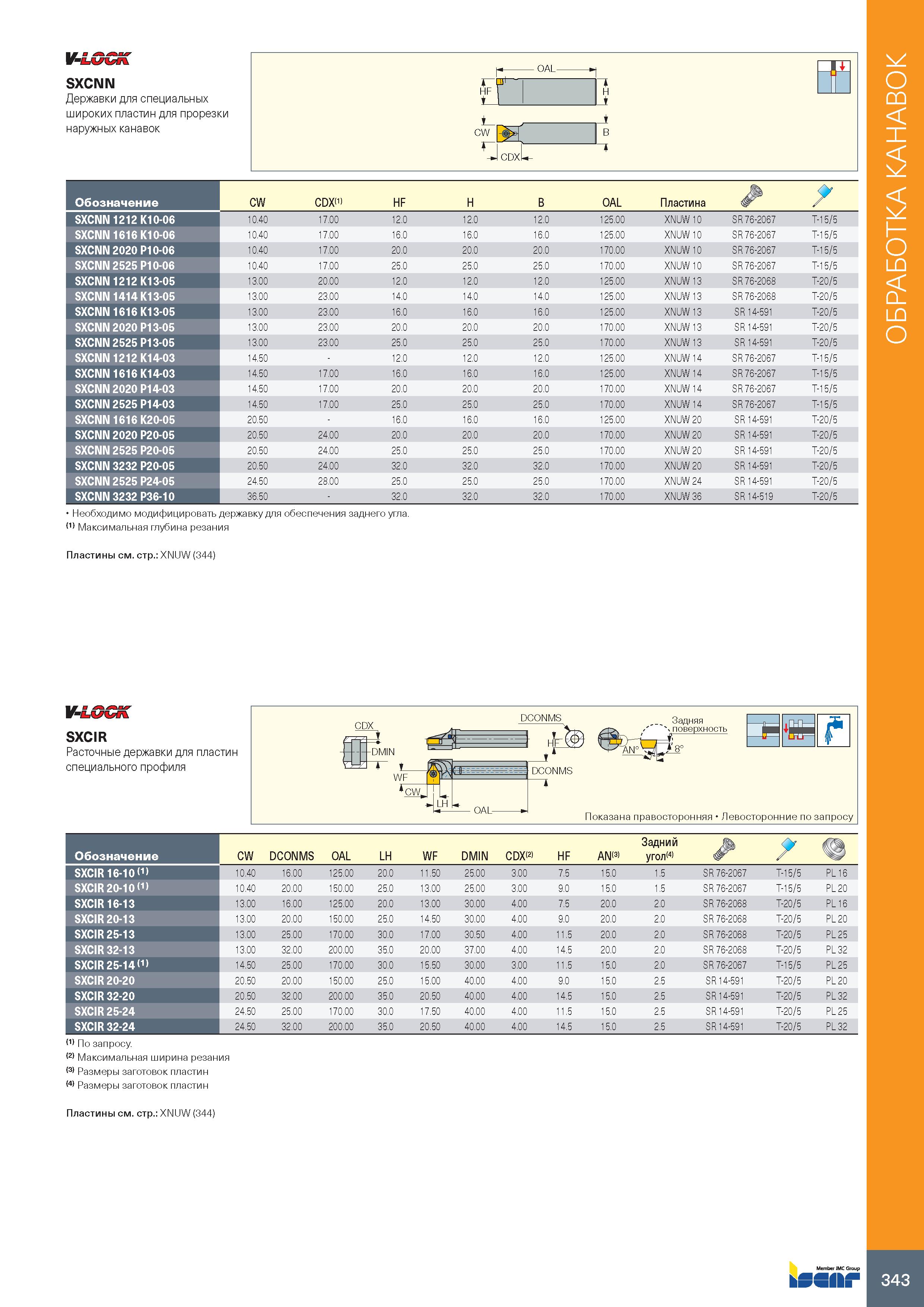

347 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.343

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 343 0347 Lab2u

SXCNN Державки для специальных широких пластин для прорезки наружных канавок Обозначение CW CDX(1) HF H B OAL Пластина SXCNN 1212 K10-06 10.40 17.00 12.0 12.0 12.0 125.00 XNUW 10 SR 76-2067 T-15/5 SXCNN 1616 K10-06 10.40 17.00 16.0 16.0 16.0 125.00 XNUW 10 SR 76-2067 T-15/5 SXCNN 2020 P10-06 10.40 17.00 20.0 20.0 20.0 170.00 XNUW 10 SR 76-2067 T-15/5 SXCNN 2525 P10-06 10.40 17.00 25.0 25.0 25.0 170.00 XNUW 10 SR 76-2067 T-15/5 SXCNN 1212 K13-05 13.00 20.00 12.0 12.0 12.0 125.00 XNUW 13 SR 76-2068 T-20/5 SXCNN 1414 K13-05 13.00 23.00 14.0 14.0 14.0 125.00 XNUW 13 SR 76-2068 T-20/5 SXCNN 1616 K13-05 13.00 23.00 16.0 16.0 16.0 125.00 XNUW 13 SR 14-591 T-20/5 SXCNN 2020 P13-05 13.00 23.00 20.0 20.0 20.0 170.00 XNUW 13 SR 14-591 T-20/5 SXCNN 2525 P13-05 13.00 23.00 25.0 25.0 25.0 170.00 XNUW 13 SR 14-591 T-20/5 SXCNN 1212 K1403 14.50 12.0 12.0 12.0 125.00 XNUW 14 SR 76-2067 T-15/5 SXCNN 1616 K1403 14.50 17.00 16.0 16.0 16.0 125.00 XNUW 14 SR 76-2067 T-15/5 SXCNN 2020 P1403 14.50 17.00 20.0 20.0 20.0 170.00 XNUW 14 SR 76-2067 T-15/5 SXCNN 2525 P1403 14.50 17.00 25.0 25.0 25.0 170.00 XNUW 14 SR 76-2067 T-15/5 SXCNN 1616 K20-05 20.50 16.0 16.0 16.0 125.00 XNUW 20 SR 14-591 T-20/5 SXCNN 2020 P20-05 20.50 24.00 20.0 20.0 20.0 170.00 XNUW 20 SR 14-591 T-20/5 SXCNN 2525 P20-05 20.50 24.00 25.0 25.0 25.0 170.00 XNUW 20 SR 14-591 T-20/5 SXCNN 3232 P20-05 20.50 24.00 32.0 32.0 32.0 170.00 XNUW 20 SR 14-591 T-20/5 SXCNN 2525 P2405 24.50 28.00 25.0 25.0 25.0 170.00 XNUW 24 SR 14-591 T-20/5 SXCNN 3232 P36-10 36.50 32.0 32.0 32.0 170.00 XNUW 36 SR 14-519 T-20/5 Необходимо модифицировать державку для обеспечения заднего угла. (1) Максимальная глубина резания Пластины см. стр.: XNUW (344) If-LGGK SXCIR Расточные державки для пластин специального профиля Обозначение CW DCONMS OAL LH WF DMIN CDX(2) HF AN(3) Задний угол(4) SXCIR 16-10 (1) 10.40 16.00 125.00 20.0 11.50 25.00 3.00 7.5 15.0 1.5 SR 76-2067 T-15/5 PL 16 SXCIR 20-10 (1) 10.40 20.00 150.00 25.0 13.00 25.00 3.00 9.0 15.0 1.5 SR 76-2067 T-15/5 PL 20 SXCIR 16-13 13.00 16.00 125.00 20.0 13.00 30.00 4.00 7.5 20.0 2.0 SR 76-2068 T-20/5 PL 16 SXCIR 20-13 13.00 20.00 150.00 25.0 14.50 30.00 4.00 9.0 20.0 2.0 SR 76-2068 T-20/5 PL 20 SXCIR 25-13 13.00 25.00 170.00 30.0 17.00 30.50 4.00 11.5 20.0 2.0 SR 76-2068 T-20/5 PL 25 SXCIR 32-13 13.00 32.00 200.00 35.0 20.00 37.00 4.00 14.5 20.0 2.0 SR 76-2068 T-20/5 PL 32 SXCIR 25-14 (1) 14.50 25.00 170.00 30.0 15.50 30.00 3.00 11.5 15.0 2.0 SR 76-2067 T-15/5 PL 25 SXCIR 20-20 20.50 20.00 150.00 25.0 15.00 40.00 4.00 9.0 15.0 2.5 SR 14-591 T-20/5 PL 20 SXCIR 32-20 20.50 32.00 200.00 35.0 20.50 40.00 4.00 14.5 15.0 2.5 SR 14-591 T-20/5 PL 32 SXCIR 25-24 24.50 25.00 170.00 30.0 17.50 40.00 4.00 11.5 15.0 2.5 SR 14-591 T-20/5 PL 25 SXCIR 32-24 24.50 32.00 200.00 35.0 20.50 40.00 4.00 14.5 15.0 2.5 SR 14-591 T-20/5 PL 32 (1) По запросу. (2) Максимальная ширина резания (3) Размеры заготовок пластин (4) Размеры заготовок пластин Пластины см. стр.: XNUW (344) 343 Обработка канавок
