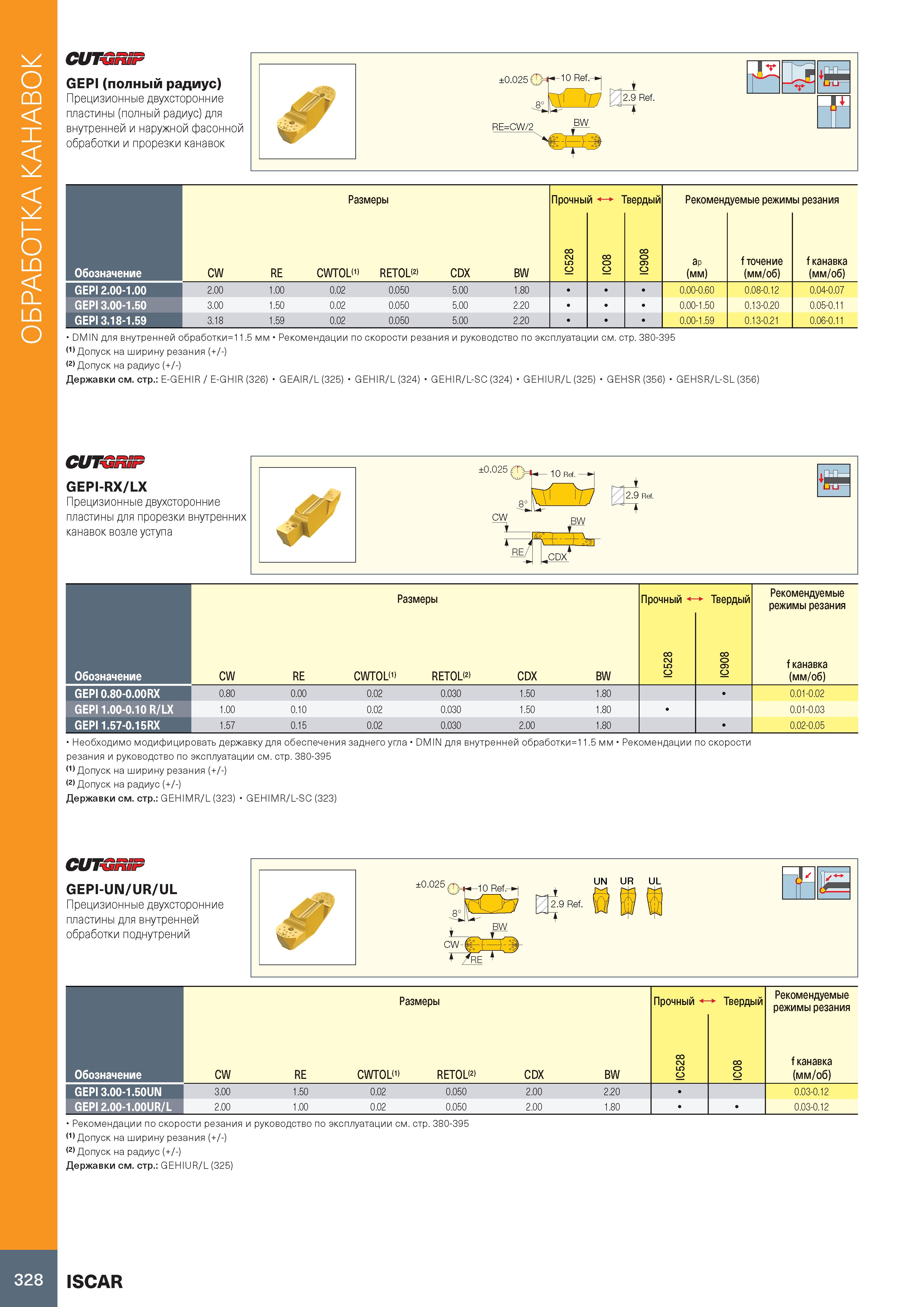

332 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.328

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 328 0332 Lab2u

Обработка канавок CUTGRSP GEPI (полный радиус) Прецизионные двухсторонние пластины (полный радиус) для внутренней и наружной фасонной обработки и прорезки канавок ±0.025 Q=- -10 Ref.- - ST RE=CW/2 I V № I L Обозначение Размеры Прочный Твердый Рекомендуемые режимы резания CW RE CWTOL 1> RETOL 2> CDX BW IC528 CO IC908 ap (мм) f точение (мм/об) f канавка (мм/об) GEPI 2.00-1.00 2.00 1.00 0.02 0.050 5.00 1.80 0.00-0.60 0.08-0.12 0.04-0.07 GEPI 3.00-1.50 3.00 1.50 0.02 0.050 5.00 2.20 0.00-1.50 0.13-0.20 0.05-0.11 GEPI 3.18-1.59 3.18 1.59 0.02 0.050 5.00 2.20 0.00-1.59 0.13-0.21 0.06-0.11 DMIN для внутренней обработки=11.5 мм Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) 2) Допуск на радиус (+/-) Державки см. стр.: E-GEHIR / E-GHIR (326) GEAIR/L (325) GEHIR/L (324) GEHIR/L-SC (324) GEHIUR/L (325) GEHSR (356) GEHSR/L-SL (356) CUTGRSP GEPI-RX/LX Прецизионные двухсторонние пластины для прорезки внутренних канавок возле уступа Обозначение Размеры Прочный i Твердый Рекомендуемые режимы резания f канавка (мм/об) CW RE CWTOL 1> RETOL 2> CDX BW IC528 IC908 GEPI 0.80-0.00RX 0.80 0.00 0.02 0.030 1.50 1.80 0.01-0.02 GEPI 1.00-0.10 R/LX 1.00 0.10 0.02 0.030 1.50 1.80 0.01-0.03 GEPI 1.57-0.15RX 1.57 0.15 0.02 0.030 2.00 1.80 0.02-0.05 Необходимо модифицировать державку для обеспечения заднего угла DMIN для внутренней обработки= резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) 2) Допуск на радиус (+/-) Державки см. стр.: GEHIMR/L (323) GEHIMR/L-SC (323) 1.5 мм Рекомендации по скорости CUTGRSP GEPI-UN/UR/UL Прецизионные двухсторонние пластины для внутренней обработки поднутрений ±0.025 10 Ref. UN UR UL 2.9 Ref. Щ CW Размеры Прочный i Твердый Рекомендуемые режимы резания Обозначение CW RE CWTOL(1 RETOL 2> CDX BW со 2 5 О со 0 О f канавка (мм/об) GEPI 3.00-1.50UN 3.00 1.50 0.02 0.050 2.00 2.20 0.03-0.12 GEPI 2.00-1.00UR/L 2.00 1.00 0.02 0.050 2.00 1.80 0.03-0.12 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: GEHIUR/L (325) 328 ISCAR
