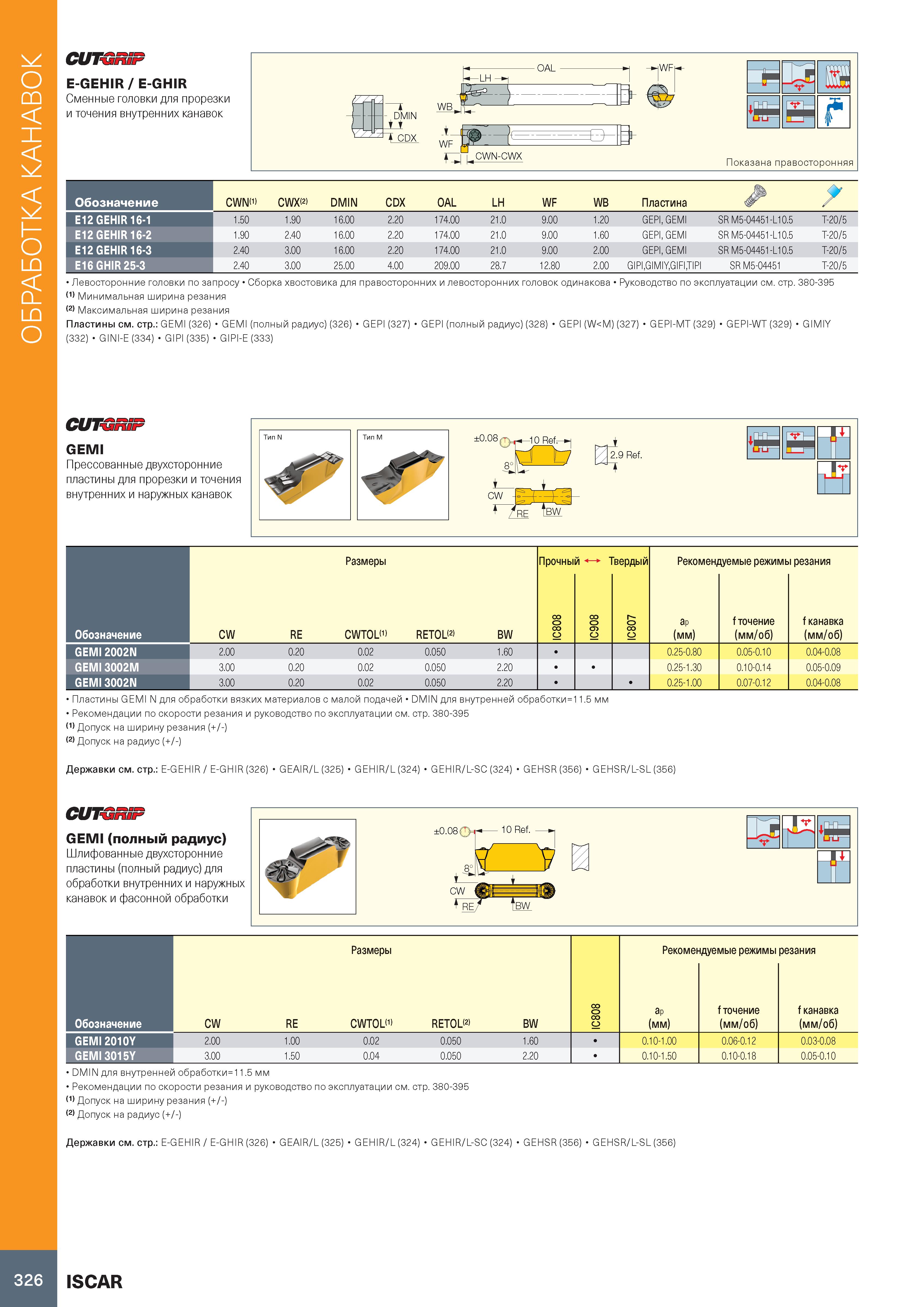

Обработка канавок CUTGRSP E-GEHIR / E-GHIR Сменные головки для прорезки и точения внутренних канавок DMIN т т CDX WF = ад II is в f -1 CWN-CWX Показана правосторонняя Обозначение CWN 1> CWX 2> DMIN CDX OAL LH WF WB Пластина / E12 GEHIR 16-1 1.50 1.90 16.00 2.20 174.00 21.0 9.00 1.20 GEPI, GEMI SR M5-04451-L10.5 T-20/5 E12 GEHIR 16-2 1.90 2.40 16.00 2.20 174.00 21.0 9.00 1.60 GEPI, GEMI SR M5-04451-L10.5 T-20/5 E12 GEHIR 16-3 2.40 3.00 16.00 2.20 174.00 21.0 9.00 2.00 GEPI, GEMI SR M5-04451-L10.5 T-20/5 E16 GHIR 25-3 2.40 3.00 25.00 4.00 209.00 28.7 12.80 2.00 GIPI.GIMIY.GIFIJIPI SR M5-04451 T-20/5 Левосторонние головки по запросу Сборка хвостовика для правосторонних и левосторонних головок одинакова Руководство по эксплуатации см. стр. 380-395 (1) Минимальная ширина резания (2) Максимальная ширина резания Пластины см. стр.: GEMI (326) GEMI (полный радиус) (326) GEPI (327) GEPI (полный радиус) (328) GEPI (W M) (327) GEPI-MT (329) GEPI-WT (329) GIMIY (332) GINI-E (334) GIPI (335) GIPI-E (333) CUTGRSP GEMI Прессованные двухсторонние пластины для прорезки и точения внутренних и наружных канавок 10Ref. 2.9 Ref. И Размеры Прочный 1 Твердый Рекомендуемые режимы резания Обозначение CW RE CWTOL(1> RETOL 2> BW CO о CO о CO о £5 о ap (мм) f точение (мм/об) f канавка (мм/об) GEMI 2002N 0.20 0.02 0.050 1.60 0.25-0.80 0.05-0.10 0.04-0.08 GEMI 3002M Ш 0.20 0.02 0.050 2.20 0.25-1.30 0.10-0.14 0.05-0.09 GEMI 3002N И3.00 0.20 0.02 0.050 2.20 0.25-1.00 0.07-0.12 0.04-0.08 Пластины GEMI N для обработки вязких материалов с малой подачей DMIN для внутренней обработки = 11.5 мм Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: E-GEHIR / E-GHIR (326) GEAIR/L (325) GEHIR/L (324) GEHIR/L-SC (324) GEHSR (356) GEHSR/L-SL (356) CUTGRSP GEMI (полный радиус) Шлифованные двухсторонние пластины (полный радиус) для обработки внутренних и наружных канавок и фасонной обработки Размеры Рекомендуемые режимы резания Обозначение CW RE CWTOL(1> RETOL 2> BW о о ap (мм) f точение (мм/об) f канавка (мм/об) GEMI 2010Y 2.00 1.00 0.02 0.050 1.60 0.10-1.00 0.06-0.12 0.03-0.08 GEMI 3015Y 3.00 1.50 0.04 0.050 2.20 0.10-1.50 0.10-0.18 0.05-0.10 DMIN для внутренней обработки=11.5 мм Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: E-GEHIR / E-GHIR (326) GEAIR/L (325) GEHIR/L (324) GEHIR/L-SC (324) GEHSR (356) GEHSR/L-SL (356) 326 ISCAR
