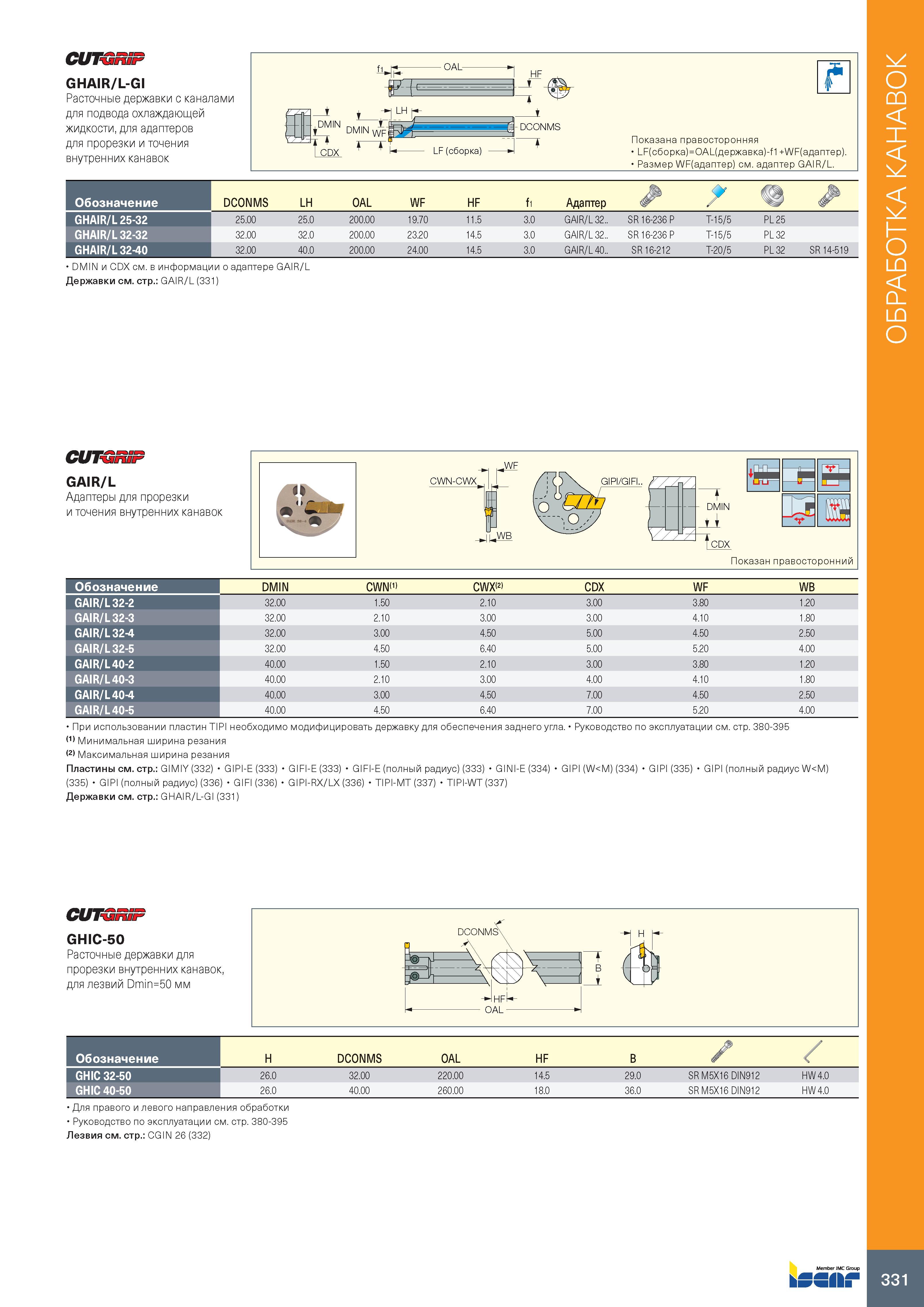

CUTGniP GHAIR/L-GI Расточные державки с каналами для подвода охлаждающей жидкости, для адаптеров для прорезки и точения внутренних канавок Обозначение DCONMS LH OAL WF HF f1 Адаптер GHAIR/L 25-32 25.00 25.0 200.00 19.70 11.5 3.0 GAIR/L 32.. SR 16-236 P T-15/5 PL 25 GHAIR/L 32-32 32.00 32.0 200.00 23.20 14.5 3.0 GAIR/L 32.. SR 16-236 P T-15/5 PL 32 GHAIR/L 32-40 32.00 40.0 200.00 24.00 14.5 3.0 GAIR/L 40.. SR 16-212 T-20/5 PL 32 SR 14-519 DMIN и CDX см. в информации о адаптере GAIR/L Державки см. стр.: GAIR/L (331) CUTGniP GAIR/L Адаптеры для прорезки и точения внутренних канавок DMIN CWN(1) CWX 2> CDX WF WB 32.00 1.50 2.10 3.00 3.80 1.20 32.00 2.10 3.00 3.00 4.10 1.80 32.00 3.00 4.50 5.00 4.50 2.50 32.00 4.50 6.40 5.00 5.20 4.00 40.00 1.50 2.10 3.00 3.80 1.20 40.00 2.10 3.00 4.00 4.10 1.80 40.00 3.00 4.50 7.00 4.50 2.50 40.0 0 4.50 6.40 7.00 5.20 4.00 При использовании пластин TIPI необходимо модифицировать державку для обеспечения заднего угла. Руководство по эксплуатации см. стр. 380-395 (1) Минимальная ширина резания (2) Максимальная ширина резания Пластины см. стр.: GIMIY (332) GIPI-E (333) GIFI-E (333) GIFI-E (полный радиус) (333) GINI-E (334) GIPI (W M) (334) GIPI (335) GIPI (полный радиус W M) (335) GIPI (полный радиус) (336) GIFI (336) GIPI-RX/LX(336) TIPI-MT (337) TIPI-WT(337) Державки см. стр.: GHAIR/L-GI (331) Обозначение GAIR/L 32-2 GAIR/L 32-3 GAIR/L 32-4 GAIR/L 32-5 GAIR/L 40-2 GAIR/L 40-3 GAIR/L 40-4 GAIR/L 40-5 CUTGniP GHIC-50 Расточные державки для прорезки внутренних канавок, для лезвий Dmin=50 мм Обозначение GHIC 32-50 GHIC 40-50 H DCONMS OAL HF B / . ' 26.0 32.00 220.00 14.5 29.0 SR M5X16 DIN912 HW 4.0 26.0 40.00 260.00 18.0 36.0 SR M5X16 DIN912 HW 4.0 Для правого и левого направления обработки Руководство по эксплуатации см. стр. 380-395 Лезвия см. стр.: CGIN 26 (332) 331 Обработка канавок
