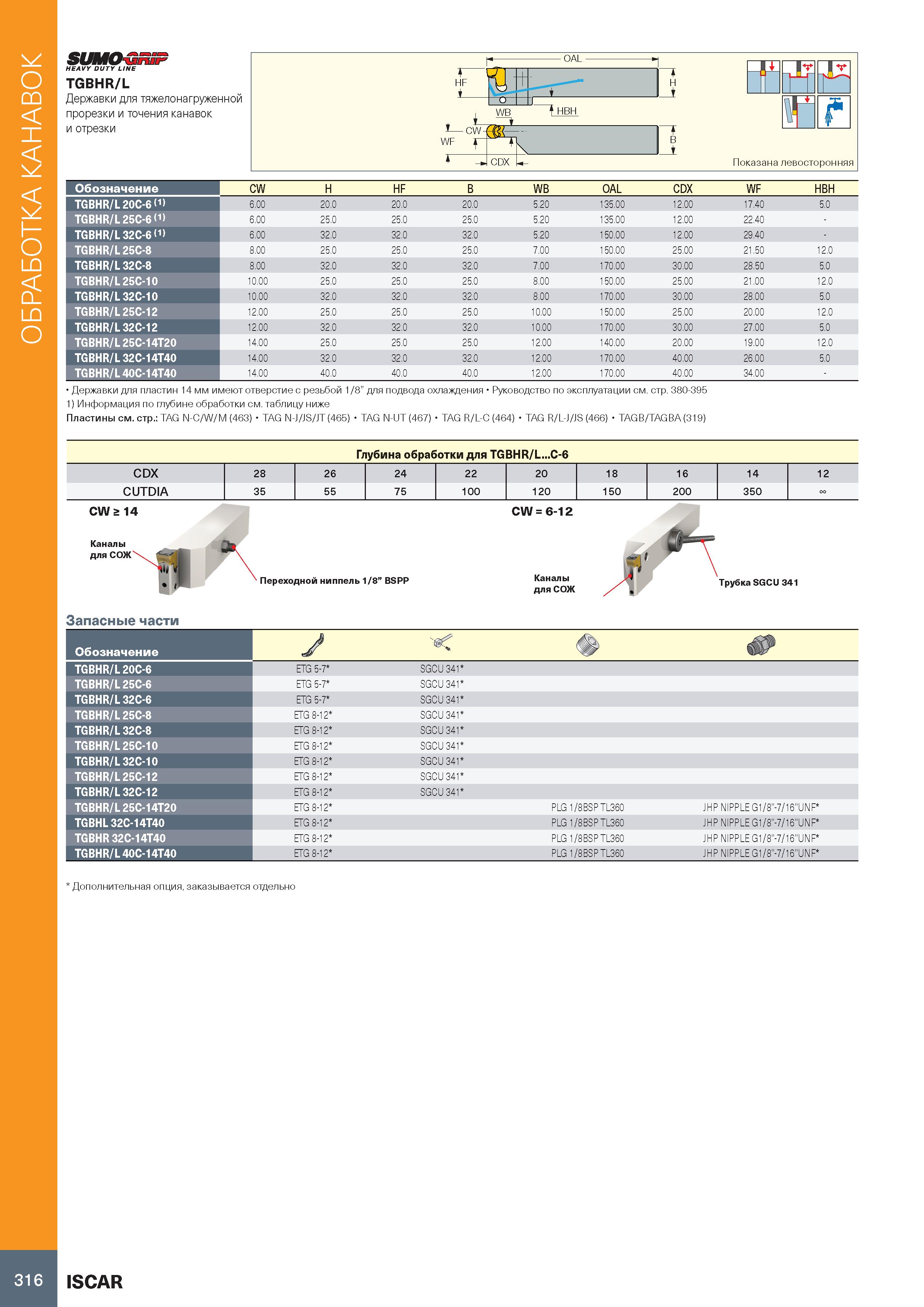

Обработка канавок SUMOvnir HEAVY DUTY LINE TGBHR/L Державки для тяжелонагруженной прорезки и точения канавок и отрезки Обозначение CW H HF B WB OAL CDX WF HBH TGBHR/L 20C-6 (1) 6.00 20.0 20.0 20.0 5.20 135.00 12.00 17.40 5.0 TGBHR/L 25C-6 (1) 6.00 25.0 25.0 25.0 5.20 135.00 12.00 22.40 TGBHR/L 32C-6 (1) 6.00 32.0 32.0 32.0 5.20 150.00 12.00 29.40 TGBHR/L 25C-8 8.00 25.0 25.0 25.0 7.00 150.00 25.00 21.50 12.0 TGBHR/L 32C-8 8.00 32.0 32.0 32.0 7.00 170.00 30.00 28.50 5.0 TGBHR/L 25C-10 10.00 25.0 25.0 25.0 8.00 150.00 25.00 21.00 12.0 TGBHR/L 32C-10 10.00 32.0 32.0 32.0 8.00 170.00 30.00 28.00 5.0 TGBHR/L 25C-12 12.00 25.0 25.0 25.0 10.00 150.00 25.00 20.00 12.0 TGBHR/L 32C-12 12.00 32.0 32.0 32.0 10.00 170.00 30.00 27.00 5.0 TGBHR/L 25C-14T20 14.00 25.0 25.0 25.0 12.00 140.00 20.00 19.00 12.0 TGBHR/L 32C-14T40 14.00 32.0 32.0 32.0 12.00 170.00 40.00 26.00 5.0 TGBHR/L 40C-14T40 14.00 40.0 40.0 40.0 12.00 170.00 40.00 34.00 Державки для пластин 14 мм имеют отверстие с резьбой 1/8” для подвода охлаждения Руководство по эксплуатации см. стр. 380-395 1) Информация по глубине обработки см. таблицу ниже Пластины см. стр.: TAG N-C/W/M (463) TAG N-J/JS/JT (465) TAG N-UT (467) TAG R/L-C (464) TAG R/L-J/JS (466) TAGB/TAGBA (319) Глубина обработки для TGBHR/L...C-6 CDX 28 26 24 22 20 18 16 14 12 CUTDIA 35 55 75 100 120 150 200 350 м CW > 14 Переходной ниппель 1/8" BSPP CW = 6-12 Каналы для СОЖ Трубка SGCU 341 Запасные части Обозначение 7 Ф ф TGBHR/L 20C-6 ETG 5-7 SGCU 341 TGBHR/L 25C-6 ETG 5-7 SGCU 341 TGBHR/L 32C-6 ETG 5-7 SGCU 341 TGBHR/L 25C-8 ETG 8-12 SGCU 341 TGBHR/L 32C-8 ETG 8-12 SGCU 341 TGBHR/L 25C-10 ETG 8-12 SGCU 341 TGBHR/L 32C-10 ETG 8-12 SGCU 341 TGBHR/L 25C-12 ETG 8-12 SGCU 341 TGBHR/L 32C-12 ETG 8-12 SGCU 341 TGBHR/L 25C-14T20 ETG 8-12 PLG 1/8BSP TL360 JHP NIPPLE G1/8"-7/16"UNF TGBHL 32C-14T40 ETG 8-12 PLG 1/8BSP TL360 JHP NIPPLE G1/8"-7/16"UNF TGBHR 32C-14T40 ETG 8-12 PLG 1/8BSP TL360 JHP NIPPLE G1/8"-7/16"UNF TGBHR/L 40C-14T40 ETG 8-12 PLG 1/8BSP TL360 JHP NIPPLE G1/8"-7/16"UNF Дополнительная опция, заказывается отдельно 316 ISCAR
