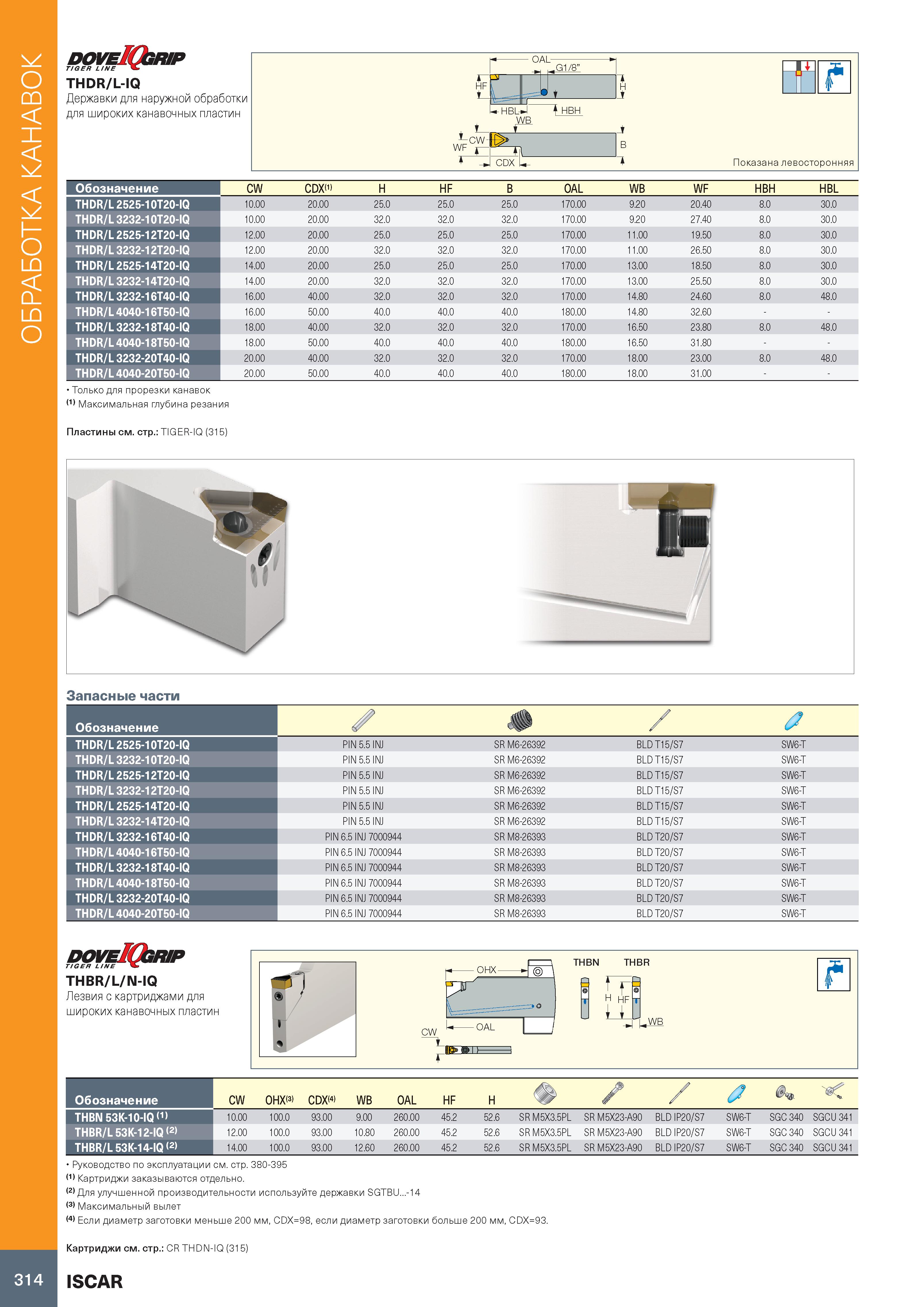

Обработка канавок TIGER LINE THDR/L-IQ Державки для наружной обработки для широких канавочных пластин Обозначение CW CDXW H HF B OAL WB WF HBH HBL THDR/L 2525-10T20-IQ 10.00 20.00 25.0 25.0 25.0 170.00 9.20 20.40 8.0 30.0 THDR/L 3232-10T20-IQ 10.00 20.00 32.0 32.0 32.0 170.00 9.20 27.40 8.0 30.0 THDR/L 2525-12T20-IQ 12.00 20.00 25.0 25.0 25.0 170.00 11.00 19.50 8.0 30.0 THDR/L 3232-12T20-IQ 12.00 20.00 32.0 32.0 32.0 170.00 11.00 26.50 8.0 30.0 THDR/L 2525-14T20-IQ 14.00 20.00 25.0 25.0 25.0 170.00 13.00 18.50 8.0 30.0 THDR/L 3232-14T20-IQ 14.00 20.00 32.0 32.0 32.0 170.00 13.00 25.50 8.0 30.0 THDR/L 3232-16T40-IQ 16.00 40.00 32.0 32.0 32.0 170.00 14.80 24.60 8.0 48.0 THDR/L 4040-16T50-IQ 16.00 50.00 40.0 40.0 40.0 180.00 14.80 32.60 THDR/L 3232-18T40-IQ 18.00 40.00 32.0 32.0 32.0 170.00 16.50 23.80 8.0 48.0 THDR/L 4040-18T50-IQ 18.00 50.00 40.0 40.0 40.0 180.00 16.50 31.80 THDR/L 3232-20T40-IQ 20.00 40.00 32.0 32.0 32.0 170.00 18.00 23.00 8.0 48.0 THDR/L 4040-20T50-IQ 20.00 50.00 40.0 40.0 40.0 180.00 18.00 31.00 Только для прорезки канавок (1) Максимальная глубина резания Пластины см. стр.: TIGER-IQ (315) Запасные части Обозначение ф / THDR/L 2525-10T20-IQ PIN 5.5 INJ SR M6-26392 BLD T15/S7 SW6-T THDR/L 3232-10T20-IQ PIN 5.5 INJ SR M6-26392 BLD T15/S7 SW6-T THDR/L 2525-12T20-IQ PIN 5.5 INJ SR M6-26392 BLD T15/S7 SW6-T THDR/L 3232-12T20-IQ PIN 5.5 INJ SR M6-26392 BLD T15/S7 SW6-T THDR/L 2525-14T20-IQ PIN 5.5 INJ SR M6-26392 BLD T15/S7 SW6-T THDR/L 3232-14T20-IQ PIN 5.5 INJ SR M6-26392 BLD T15/S7 SW6-T THDR/L 3232-16T40-IQ PIN 6.5 INJ 7000944 SR M8-26393 BLD T20/S7 SW6-T THDR/L 4040-16T50-IQ PIN 6.5 INJ 7000944 SR M8-26393 BLD T20/S7 SW6-T THDR/L 3232-18T40-IQ PIN 6.5 INJ 7000944 SR M8-26393 BLD T20/S7 SW6-T THDR/L 4040-18T50-IQ PIN 6.5 INJ 7000944 SR M8-26393 BLD T20/S7 SW6-T THDR/L 3232-20T40-IQ PIN 6.5 INJ 7000944 SR M8-26393 BLD T20/S7 SW6-T THDR/L 4040-20T50-IQ PIN 6.5 INJ 7000944 SR M8-26393 BLD T20/S7 SW6-T TIGER LINE THBR/L/N-IQ Лезвия с картриджами для широких канавочных пластин Обозначение CW OHX 3> CDX 4> WB OAL HF H /’ THBN 53K-10-IQ(1) 10.00 100.0 93.00 9.00 260.00 45.2 52.6 SR M5X3.5PL SR M5X23-A90 BLD IP20/S7 SW6-T SGC 340 SGCU 341 THBR/L 53K-12-IQ (2) 12.00 100.0 93.00 10.80 260.00 45.2 52.6 SR M5X3.5PL SR M5X23-A90 BLD IP20/S7 SW6-T SGC 340 SGCU 341 THBR/L 53K-14-IQ (2) 14.00 100.0 93.00 12.60 260.00 45.2 52.6 SR M5X3.5PL SR M5X23-A90 BLD IP20/S7 SW6-T SGC 340 SGCU 341 Руководство по эксплуатации см. стр. 380-395 (1) Картриджи заказываются отдельно. (2) Для улучшенной производительности используйте державки SGTBU...-14 (3) Максимальный вылет (4) Если диаметр заготовки меньше 200 мм, CDX=98, если диаметр заготовки больше 200 мм, CDX=93. Картриджи см. стр.: CR THDN-IQ (315) 314 ISCAR
