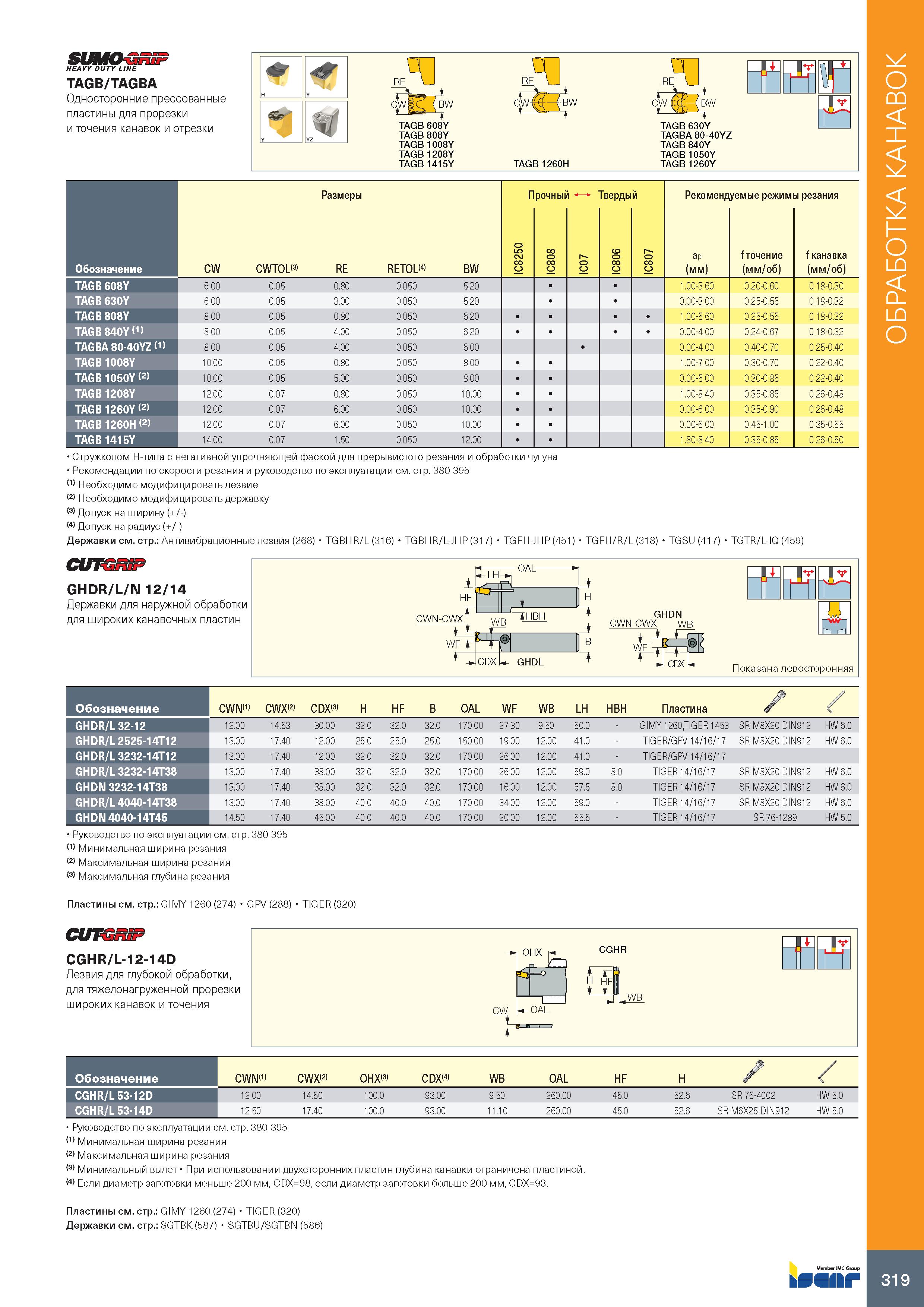

323 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.319

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 319 0323 Lab2u

SUMO-OniP HEAVY DUTY LINE TAGB/TAGBA Односторонние прессованные пластины для прорезки и точения канавок и отрезки J. BW TAGB 608Y TAGB 808Y TAGB 1008Y TAGB 1208Y TAGB 1415Y CW(i RE CW ( BW 1 TAGB 1260H TAGB 630Y TAGBA 80-40YZ TAGB 840Y TAGB 1050Y TAGB 1260Y Размеры Прочный i Гвердый Рекомендуемые режимы резания Обозначение CW CWTOL 3> RE RETOL 4> BW IC8250 8 0 8 IC 0 IC IC806 0 8 IC ap (мм) fточение (мм/об) f канавка (мм/об) TAGB 608Y 6.00 0.05 0.80 0 .050 5.20 1 00-3.60 0.20-0.60 0.18-0.30 TAGB 630Y 6.00 0.05 3.00 0 .050 5.20 .00-3.00 0.25-0.55 0.18-0.32 TAGB 808Y 8.00 0.05 0.80 0 .050 6.20 1 .00-5.60 0.25-0.55 0.18-0.32 TAGB 840Y (1) 8.00 0.05 4.00 0 .050 6.20 .00-4.00 0.24-0.67 0.18-0.32 TAGBA 80-40YZ (1) 8.00 0.05 4.00 0 .050 6.00 .00-4.00 0.40-0.70 0.25-0.40 TAGB 1008Y 10.00 0.05 0.80 0 .050 8.00 1 .00-7.00 0.30-0.70 0.22-0.40 TAGB 1050Y (2) 10.00 0.05 5.00 0 .050 8.00 .00-5.00 0.30-0.85 0.22-0.40 TAGB 1208Y 12.00 0.07 0.80 0 .050 10.00 1 .00-8.40 0.35-0.85 0.26-0.48 TAGB 1260Y (2) 12.00 0.07 6.00 0 .050 10.00 .00-6.00 0.35-0.90 0.26-0.48 TAGB 1260H (2) 12.00 0.07 6.00 0 .050 10.00 .00-6.00 0.45-1.00 0.35-0.55 TAGB 1415Y 14.00 0.07 1.50 0 .050 12.00 1 80-8.40 0.35-0.85 0.26-0.50 Стружколом H-типа с негативной упрочняющей фаской для прерывистого резания и обработки чугуна Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 Необходимо модифицировать лезвие Необходимо модифицировать державку (3) Допуск на ширину (+/-) Допуск на радиус (+/-) Державки см. стр.: Антивибрационные лезвия (268) TGBHR/L (316) TGBHR/L-JHP (317) TGFH-JHP (451) TGFH/R/L (318) TGSU (417) CUTGRSP TGTR/L-IQ (459) GHDR/L/N 12/14 Державки для наружной обработки для широких канавочных пластин ± HF Е OAL WB "HBH WF - CDX GHDN CWN-CWX WB L - WF — А П Г и Показана левосторонняя Обозначение CWN(1) CWX 2> CDX 3> H HF B OAL WF WB LH HBH Пластина , GHDR/L 32-12 12.00 14.53 30.00 32.0 32.0 32.0 170.00 27.30 9.50 50.0 GIMY 1260,TIGER 1453 SR M8X20 DIN912 HW 6.0 GHDR/L 2525-14T12 13.00 17.40 12.00 25.0 25.0 25.0 150.00 19.00 12.00 41.0 TIGER/GPV 14/16/17 SR M8X20 DIN912 HW 6.0 GHDR/L 3232-14T12 13.00 17.40 12.00 32.0 32.0 32.0 170.00 26.00 12.00 41.0 TIGER/GPV 14/16/17 GHDR/L 3232-14T38 13.00 17.40 38.00 32.0 32.0 32.0 170.00 26.00 12.00 59.0 8.0 TIGER 14/16/17 SR M8X20 DIN912 HW 6.0 GHDN 3232-14T38 13.00 17.40 38.00 32.0 32.0 32.0 170.00 16.00 12.00 57.5 8.0 TIGER 14/16/17 SR M8X20 DIN912 HW 6.0 GHDR/L 4040-14T38 13.00 17.40 38.00 40.0 40.0 40.0 170.00 34.00 12.00 59.0 TIGER 14/16/17 SR M8X20 DIN912 HW 6.0 GHDN 4040-14T45 14.50 17.40 45.00 40.0 40.0 40.0 170.00 20.00 12.00 55.5 TIGER 14/16/17 SR 76-1289 HW 5.0 Руководство по эксплуатации см. стр. 380-395 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Максимальная глубина резания Пластины см. стр.: GIMY 1260 (274) GPV (288) TIGER (320) CUTGRSP CGHR/L-12-14D Лезвия для глубокой обработки, для тяжелонагруженной прорезки широких канавок и точения H HF Гг и Обозначение CWNM CWX OHX(3) CDX(4) WB OAL HF H / , CGHR/L 53-12D 12.00 14.50 100.0 93.00 9.50 260.00 45.0 52.6 SR 76-4002 HW 5.0 CGHR/L 53-14D 12.50 17.40 100.0 93.00 11.10 260.00 45.0 52.6 SR M6X25 DIN912 HW 5.0 Руководство по эксплуатации см. стр. 380-395 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Минимальный вылет При использовании двухсторонних пластин глубина канавки ограничена пластиной. (4) Если диаметр заготовки меньше 200 мм, CDX=98, если диаметр заготовки больше 200 мм, CDX=93. Пластины см. стр.: GIMY 1260 (274) TIGER (320) Державки см. стр.: SGTBK (587) SGTBU/SGTBN (586) bSSflkf RE H GHDL CGHR WB Обработка канавок
