196 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.192

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 192 0196 Lab2u

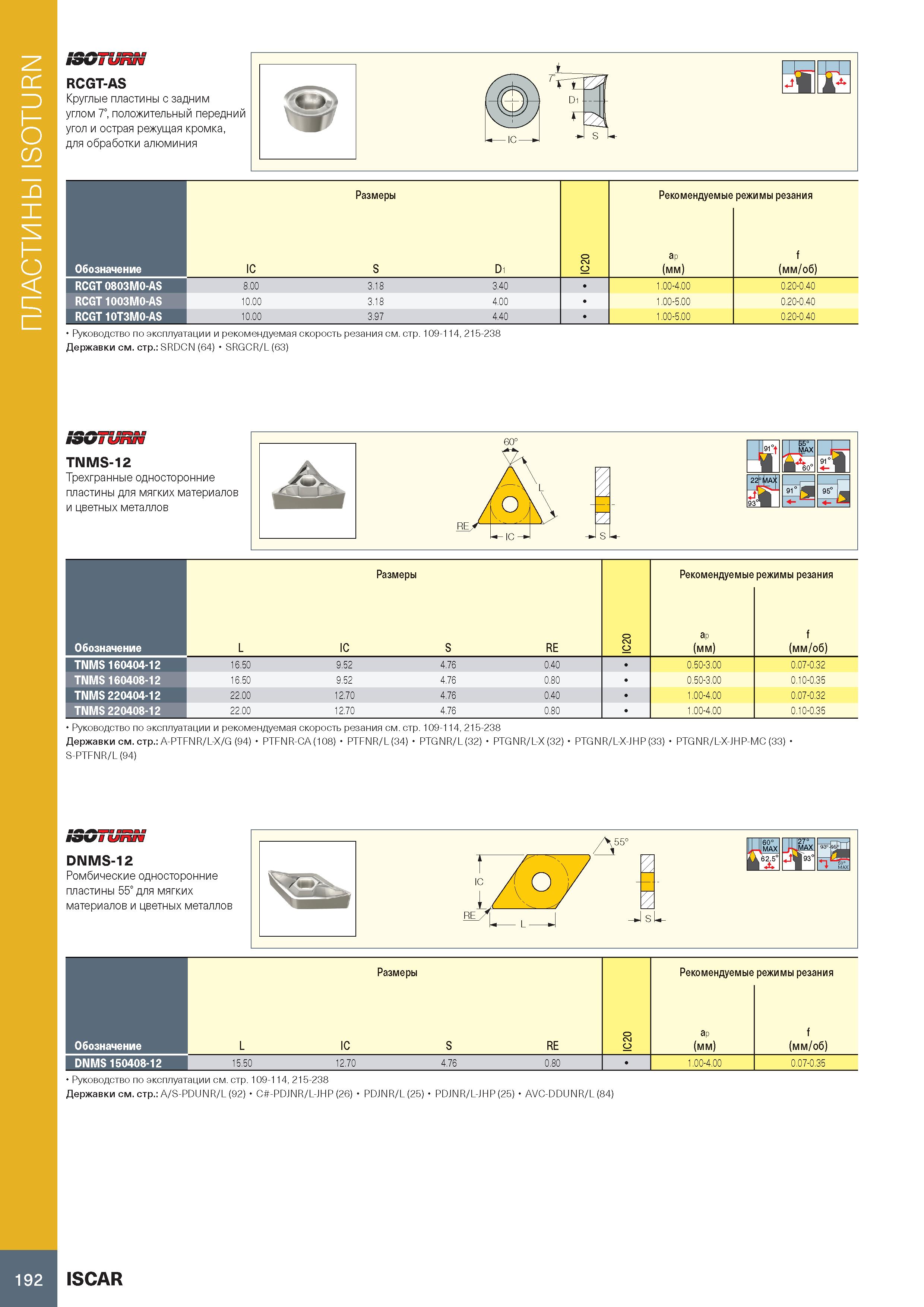

ПЛАСТИНЫ ISOTURN RCGT-AS Круглые пластины с задним углом 7°, положительный передний угол и острая режущая кромка, для обработки алюминия шш Обозначение IC Размеры S Di о CSJ О Рекомендуемые аР (мм) режимы резания f (мм/об) RCGT 0803M0-AS 8,00 3,18 3,40 . 1,00-4,00 0,20-0,40 RCGT 1003M0-AS 10,00 3,18 4,00 1,00-5,00 0,20-0,40 RCGT 10T3M0-AS 10,00 3,97 4,40 1,00-5,00 0,20-0,40 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Державки см. стр.: SRDCN (64) SRGCR/L (63) TNMS-12 Трехгранные односторонние пластины для мягких материалов и цветных металлов Обозначение TNMS 160404-12 TNMS 160408-12 TNMS 220404-12 TNMS 220408-12 L IC Размеры S RE IC20 Рекомендуемые ар (мм) режимы резания f (мм/об) 16,50 9,52 4,76 0,40 0,50-3,00 0,07-0,32 16,50 9,52 4,76 0,80 0,50-3,00 0,10-0,35 22,00 12,70 4,76 0,40 1,00-4,00 0,07-0,32 22,00 12,70 4,76 0,80 1,00-4,00 0,10-0,35 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Державки см. стр.: A-PTFNR/L-X/G (94) PTFNR-CA(108) PTFNR/L(34) PTGNR/L(32) PTGNR/L-X (32) PTG NR/L-X-J HP (33) PTGNR/L-X-JHP-MC (33) S-PTFNR/L (94) SSGffoglmK DNMS-12 Ромбические односторонние пластины 55° для мягких материалов и цветных металлов Обозначение DNMS 150408-12 Размеры IC RE 15,50 12,70 4,76 Руководство по эксплуатации см. стр. 109-114, 215-238 Державки см. стр.: A/S-PDUNR/L (92) C -PDJNR/L-JHP (26) PDJNR/L(25) PDJNR/L-JHP(25) AVC-DDUNR/L(84) Рекомендуемые режимы резания (мм) 1,00-4,00 f (мм/об) 0,07-0,35 192 ISCAR
