194 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.190

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 190 0194 Lab2u

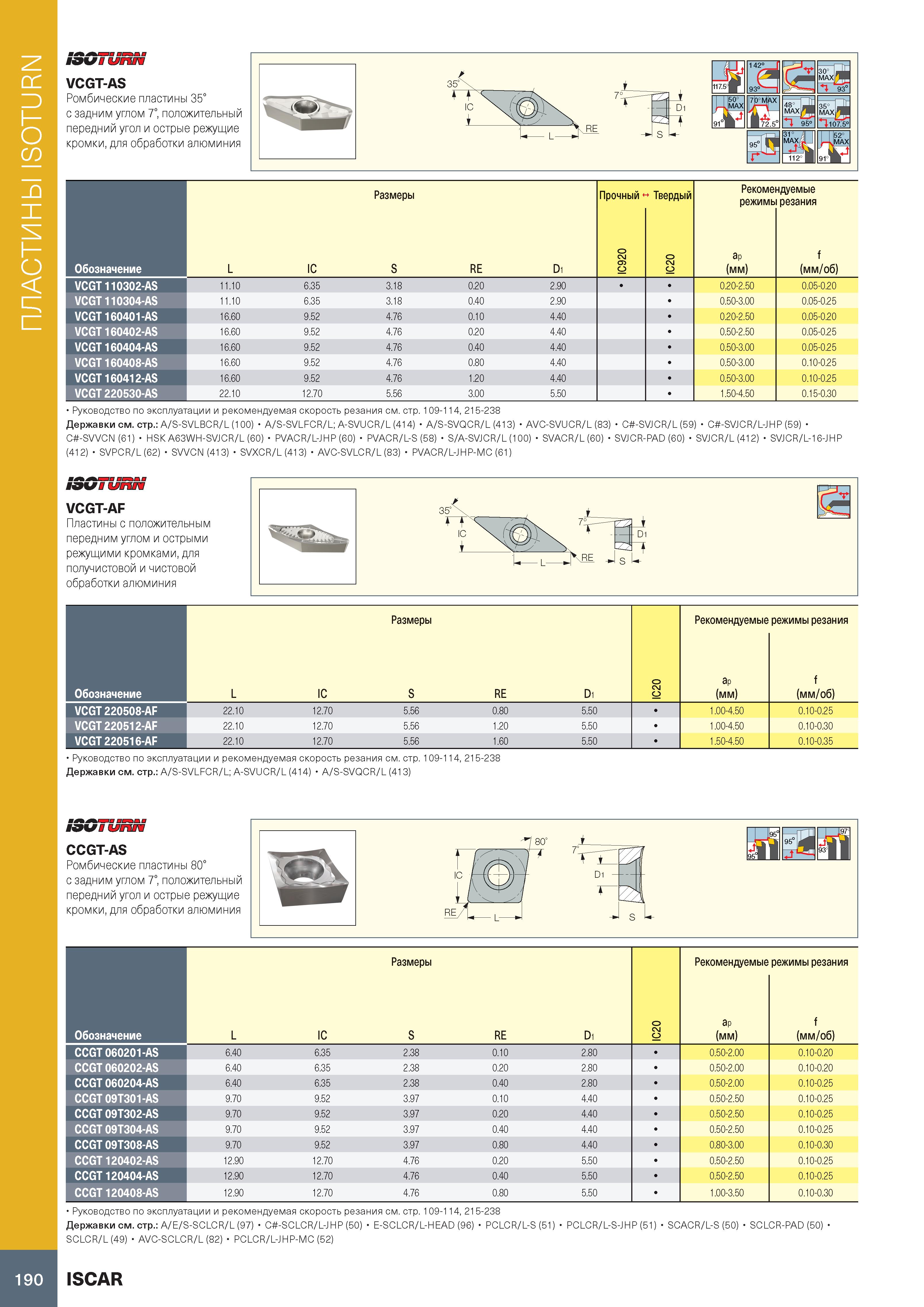

ПЛАСТИНЫ ISOTURN S3GTURN VCGT-AS Ромбические пластины 35° с задним углом 7°, положительный передний угол и острые режущие кромки, для обработки алюминия Обозначение Размеры Прочный i Твердый Рекомендуемые режимы резания L IC S RE D1 IC920 0 2 IC ap (мм) f (мм/об) VCGT 110302-AS 11.10 6.35 3.18 0.20 2.90 0.20-2.50 0.05-0.20 VCGT 110304-AS 11.10 6.35 3.18 0.40 2.90 0.50-3.00 0.05-0.25 VCGT 160401-AS 16.60 9.52 4.76 0.10 4.40 0.20-2.50 0.05-0.20 VCGT 160402-AS 16.60 9.52 4.76 0.20 4.40 0.50-2.50 0.05-0.25 VCGT 160404-AS 16.60 9.52 4.76 0.40 4.40 0.50-3.00 0.05-0.25 VCGT 160408-AS 16.60 9.52 4.76 0.80 4.40 0.50-3.00 0.10-0.25 VCGT 160412-AS 16.60 9.52 4.76 1.20 4.40 0.50-3.00 0.10-0.25 VCGT 220530-AS 22.10 12.70 5.56 3.00 5.50 1.50-4.50 0.15-0.30 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Державки см. стр.: A/S-SVLBCR/L (100) A/S-SVLFCR/L; A-SVUCR/L (414) A/S-SVQCR/L (413) AVC-SVUCR/L (83) C -SVJCR/L (59) C -SVJCR/L-JHP (59) C -SVVCN (61) HSK A63WH-SVJCR/L (60) PVACR/L-JHP (60) PVACR/L-S (58) S/A-SVJCR/L (100) SVACR/L (60) SVJCR-PAD (60) SVJCR/L (412) SVJCR/L-16-JHP (412) SVPCR/L (62) SVVCN (413) SVXCR/L (413) AVC-SVLCR/L (83) PVACR/L-JHP-MC (61) I0VI uruw VCGT-AF Пластины с положительным передним углом и острыми режущими кромками, для получистовой и чистовой обработки алюминия Обозначение Размеры 0 2 IC Рекомендуемые режимы резания L IC S RE D1 ap (мм) f (мм/об) VCGT 220508-AF 22.10 12.70 5.56 0.80 5.50 1.00-4.50 0.10-0.25 VCGT 220512-AF 22.10 12.70 5.56 1.20 5.50 1.00-4.50 0.10-0.30 VCGT 220516-AF 22.10 12.70 5.56 1.60 5.50 1.50-4.50 0.10-0.35 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. Державки см. стр.: A/S-SVLFCR/L; A-SVUCR/L (414) A/S-SVQCR/L (413) 09-114, 215-238 191/1 иПИШ CCGT-AS Ромбические пластины 80° с задним углом 7°, положительный передний угол и острые режущие кромки, для обработки алюминия Обозначение Размеры 0 2 IC Рекомендуемые режимы резания L IC S RE D1 ap (мм) f (мм/об) CCGT 060201-AS 6.40 6.35 2.38 0.10 2.80 0.50-2.00 0.10-0.20 CCGT 060202-AS 6.40 6.35 2.38 0.20 2.80 0.50-2.00 0.10-0.20 CCGT 060204-AS 6.40 6.35 2.38 0.40 2.80 0.50-2.00 0.10-0.25 CCGT 09T301-AS 9.70 9.52 3.97 0.10 4.40 0.50-2.50 0.10-0.25 CCGT 09T302-AS 9.70 9.52 3.97 0.20 4.40 0.50-2.50 0.10-0.25 CCGT 09T304-AS 9.70 9.52 3.97 0.40 4.40 0.50-2.50 0.10-0.25 CCGT 09T308-AS 9.70 9.52 3.97 0.80 4.40 0.80-3.00 0.10-0.30 CCGT 120402-AS 12.90 12.70 4.76 0.20 5.50 0.50-2.50 0.10-0.25 CCGT 120404-AS 12.90 12.70 4.76 0.40 5.50 0.50-2.50 0.10-0.25 CCGT 120408-AS 12.90 12.70 4.76 0.80 5.50 1.00-3.50 0.10-0.30 Руководство Державки см SCLCR/L (49) по эксплуатации и рекомендуемая скорость резания см. стр. 109-1 14, 215-238 . стр.: A/E/S-SCLCR/L (97) C -SCLCR/L-JHP (50) E-SCLCR/L-HEAD (96) PCLCR/L-S (51) PCLCR/L-S-JHP (51) SCACR/L-S (50) SCLCR-PAD (50) AVC-SCLCR/L (82) PCLCR/L-JHP-MC (52) 190 ISCAR
