195 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.191

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 191 0195 Lab2u

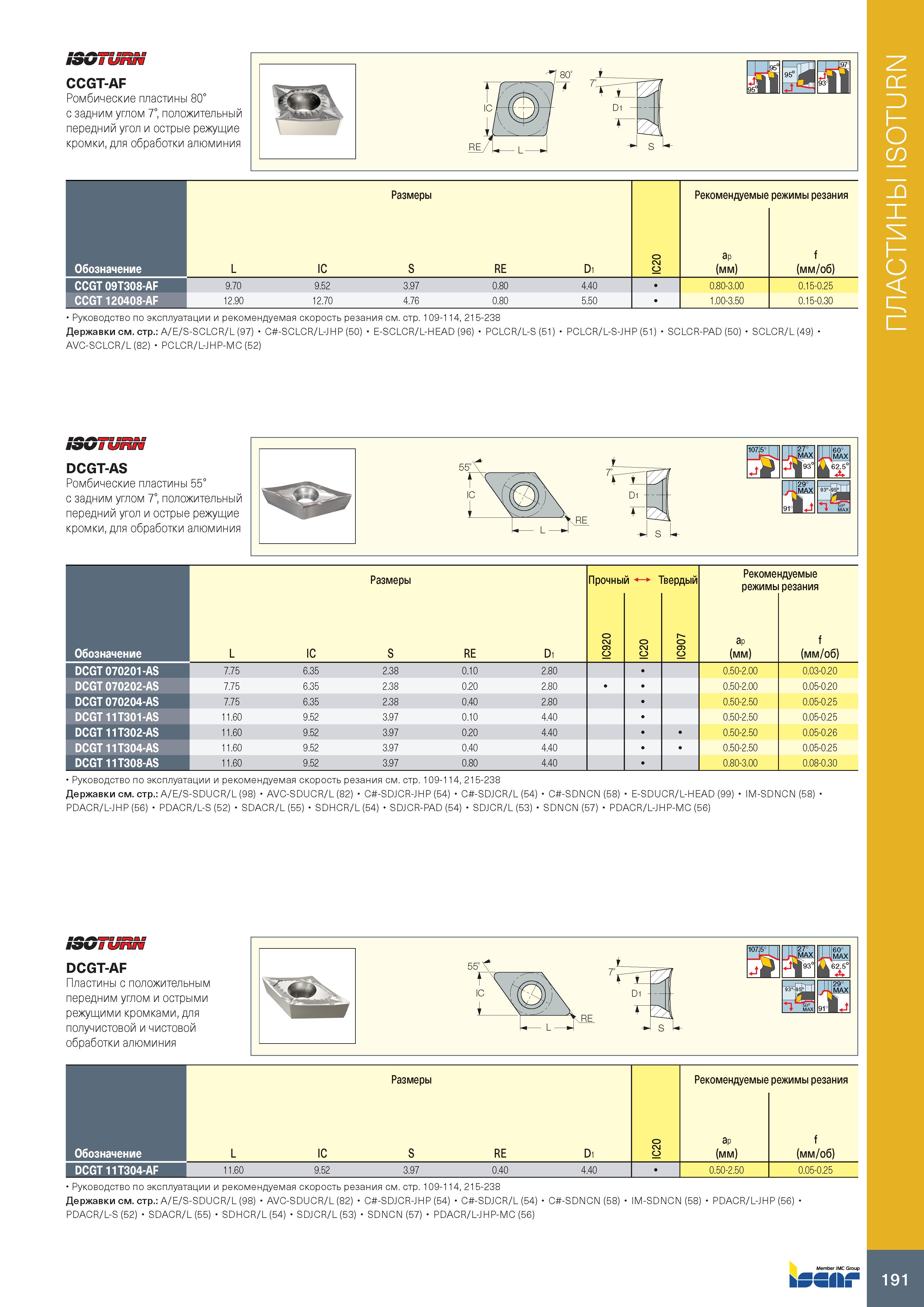

I9VI иПЙШ CCGT-AF Ромбические пластины 80° с задним углом 7°, положительный передний угол и острые режущие кромки, для обработки алюминия Размеры Рекомендуемые режимы резания Обозначение L IC S RE D1 IC20 ap (мм) f (мм/об) CCGT 09T308-AF 9.70 9.52 3.97 0.80 4.40 0.80-3.00 0.15-0.25 CCGT 120408-AF 12.90 12.70 4.76 0.80 5.50 1.00-3.50 0.15-0.30 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-1 14, 215-238 Державки см. стр.: A/E/S-SCLCR/L (97) C -SCLCR/L-JHP (50) E-SCLCR/L-HEAD (96) PCLCR/L-S (51) PCLCR/L-S-JHP (51) SCLCR-PAD (50) SCLCR/L (49) AVC-SCLCR/L (82) PCLCR/L-JHP-MC (52) fSVIUIHV DCGT-AS Ромбические пластины 55° с задним углом 7°, положительный передний угол и острые режущие кромки, для обработки алюминия 55' Обозначение Размеры Прочный i- Твердый Рекомендуемые режимы резания L IC S RE D1 IC920 0 2 IC 0 9 IC ap (мм) f (мм/об) DCGT 070201-AS 7.75 6.35 2.38 0.10 2.80 0.50-2.00 0.03-0.20 DCGT 070202-AS 7.75 6.35 2.38 0.20 2.80 0.50-2.00 0.05-0.20 DCGT 070204-AS 7.75 6.35 2.38 0.40 2.80 0.50-2.50 0.05-0.25 DCGT 11T301-AS 11.60 9.52 3.97 0.10 4.40 0.50-2.50 0.05-0.25 DCGT 11T302-AS 11.60 9.52 3.97 0.20 4.40 0.50-2.50 0.05-0.26 DCGT 11T304-AS 11.60 9.52 3.97 0.40 4.40 0.50-2.50 0.05-0.25 DCGT 11T308-AS 11.60 9.52 3.97 0.80 4.40 0.80-3.00 0.08-0.30 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Державки см. стр.: A/E/S-SDUCR/L (98) AVC-SDUCR/L (82) C -SDJCR-JHP (54) C -SDJCR/L (54) C -SDNCN (58) E-SDUCR/L-HEAD (99) PDACR/L-JHP (56) PDACR/L-S (52) SDACR/L (55) SDHCR/L (54) SDJCR-PAD (54) SDJCR/L (53) SDNCN (57) PDACR/L-JHP-MC (56) -SDNCN (58) I9UI Will DCGT-AF Пластины с положительным передним углом и острыми режущими кромками, для получистовой и чистовой обработки алюминия 55 х 107.5° M max 93°-95°ГТ 50° MAX Шмдх 91° Размеры Рекомендуемые режимы резания Обозначение L IC S RE D1 0 2 IC ap (мм) f (мм/об) DCGT 11T304-AF 11.60 9.52 3.97 0.40 4.40 0.50-2.50 0.05-0.25 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Державки см. стр.: A/E/S-SDUCR/L (98) AVC-SDUCR/L (82) C -SDJCR-JHP (54) C -SDJCR/L (54) C -SDNCN (58) PDACR/L-S (52) SDACR/L (55) SDHCR/L (54) SDJCR/L (53) SDNCN (57) PDACR/L-JHP-MC (56) /l-SDNCN (58) PDACR/L-JHP (56) Member IMC Group ПЛАСТИНЫ ISOTURN
