108 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.104

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 104 0108 Lab2u

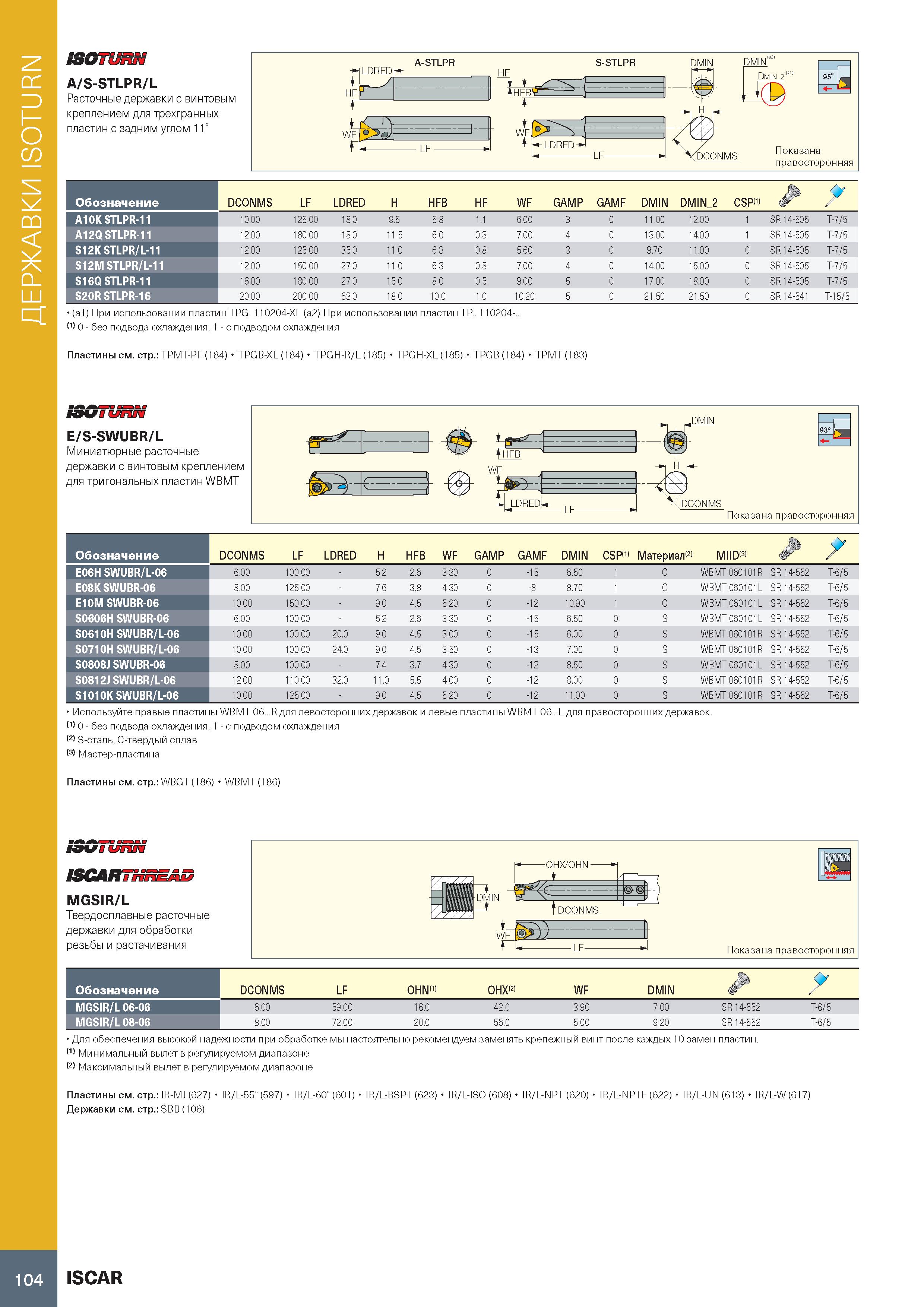

ДЕРЖАВКИ ISOTURN S3GTURH A/S-STLPR/L Расточные державки с винтовым креплением для трехгранных пластин с задним углом 11° Обозначение DCONMS LF LDRED H HFB HF WF GAMP GAMF DMIN DMIN 2 CSP(1) A10K STLPR-11 10.00 125.00 18.0 9.5 5.8 1.1 6.00 3 0 11.00 12.00 1 SR 14-505 T-7/5 A12Q STLPR-11 12.00 180.00 18.0 11.5 6.0 0.3 7.00 4 0 13.00 14.00 1 SR 14-505 T-7/5 S12K STLPR/L-11 12.00 125.00 35.0 11.0 6.3 0.8 5.60 3 0 9.70 11.00 0 SR 14-505 T-7/5 S12M STLPR/L-11 12.00 150.00 27.0 11.0 6.3 0.8 7.00 4 0 14.00 15.00 0 SR 14-505 T-7/5 S16Q STLPR-11 16.00 180.00 27.0 15.0 8.0 0.5 9.00 5 0 17.00 18.00 0 SR 14-505 T-7/5 S20R STLPR-16 20.00 200.00 63.0 18.0 10.0 1.0 10.20 5 0 21.50 21.50 0 SR 14-541 T-15/5 (a1) При использовании пластин TPG. 110204-XL (a2) При использовании пластин TP.. 110204-.. (1) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: TPMT-PF (184) TPGB-XL (184) TPGH-R/L (185) TPGH-XL (185) TPGB (184) TPMT (183) яЗОш&шю E/S-SWUBR/L Миниатюрные расточные державки с винтовым креплением для тригональных пластин WBMT Обозначение DCONMS LF LDRED H HFB WF GAMP GAMF DMIN CSP(1) Материал(2) MIID(3) E06H SWUBR/L-06 6.00 100.00 5.2 2.6 3.30 0 -15 6.50 1 C WBMT 060101R SR 14-552 T-6/5 E08K SWUBR-06 8.00 125.00 7.6 3.8 4.30 0 -8 8.70 1 C WBMT 060101L SR 14-552 T-6/5 E10M SWUBR-06 10.00 150.00 9.0 4.5 5.20 0 -12 10.90 1 C WBMT 060101L SR 14-552 T-6/5 S0606H SWUBR-06 6.00 100.00 5.2 2.6 3.30 0 -15 6.50 0 S WBMT 060101L SR 14-552 T-6/5 S0610H SWUBR/L-06 10.00 100.00 20.0 9.0 4.5 3.00 0 -15 6.00 0 S WBMT 060101R SR 14-552 T-6/5 S0710H SWUBR/L-06 10.00 100.00 24.0 9.0 4.5 3.50 0 -13 7.00 0 S WBMT 060101R SR 14-552 T-6/5 S0808J SWUBR-06 8.00 100.00 7.4 3.7 4.30 0 -12 8.50 0 S WBMT 060101L SR 14-552 T-6/5 S0812J SWUBR/L-06 12.00 110.00 32.0 11.0 5.5 4.00 0 -12 8.00 0 S WBMT 060101R SR 14-552 T-6/5 S1010K SWUBR/L-06 10.00 125.00 9.0 4.5 5.20 0 -12 11.00 0 S WBMT 060101R SR 14-552 T-6/5 Используйте правые пластины WBMT 06...R для левосторонних державок и левые пластины WBMT 06...L для правосторонних державок. (1) 0 - без подвода охлаждения, 1 - с подводом охлаждения (2) S-сталь, C-твердый сплав (3) Мастер-пластина Пластины см. стр.: WBGT (186) WBMT (186) /SCARTHnEAD MGSIR/L Твердосплавные расточные державки для обработки резьбы и растачивания Обозначение DCONMS LF OHN(1) OHX(2) WF DMIN MGSIR/L 06-06 6.00 59.00 16.0 42.0 3.90 7.00 SR 14-552 T-6/5 MGSIR/L 08-06 8.00 72.00 20.0 56.0 5.00 9.20 SR 14-552 T-6/5 Для обеспечения высокой надежности при обработке мы настоятельно рекомендуем заменять крепежный винт после каждых 10 замен пластин. (1) Минимальный вылет в регулируемом диапазоне (2) Максимальный вылет в регулируемом диапазоне Пластины см. стр.: IR-MJ (627) IR/L-55° (597) IR/L-60° (601) IR/L-BSPT (623) IR/L-ISO (608) IR/L-NPT (620) IR/L-NPTF (622) IR/L-UN (613) IR/L-W (617) Державки см. стр.: SBB (106) 104 ISCAR
