110 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.106

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 106 0110 Lab2u

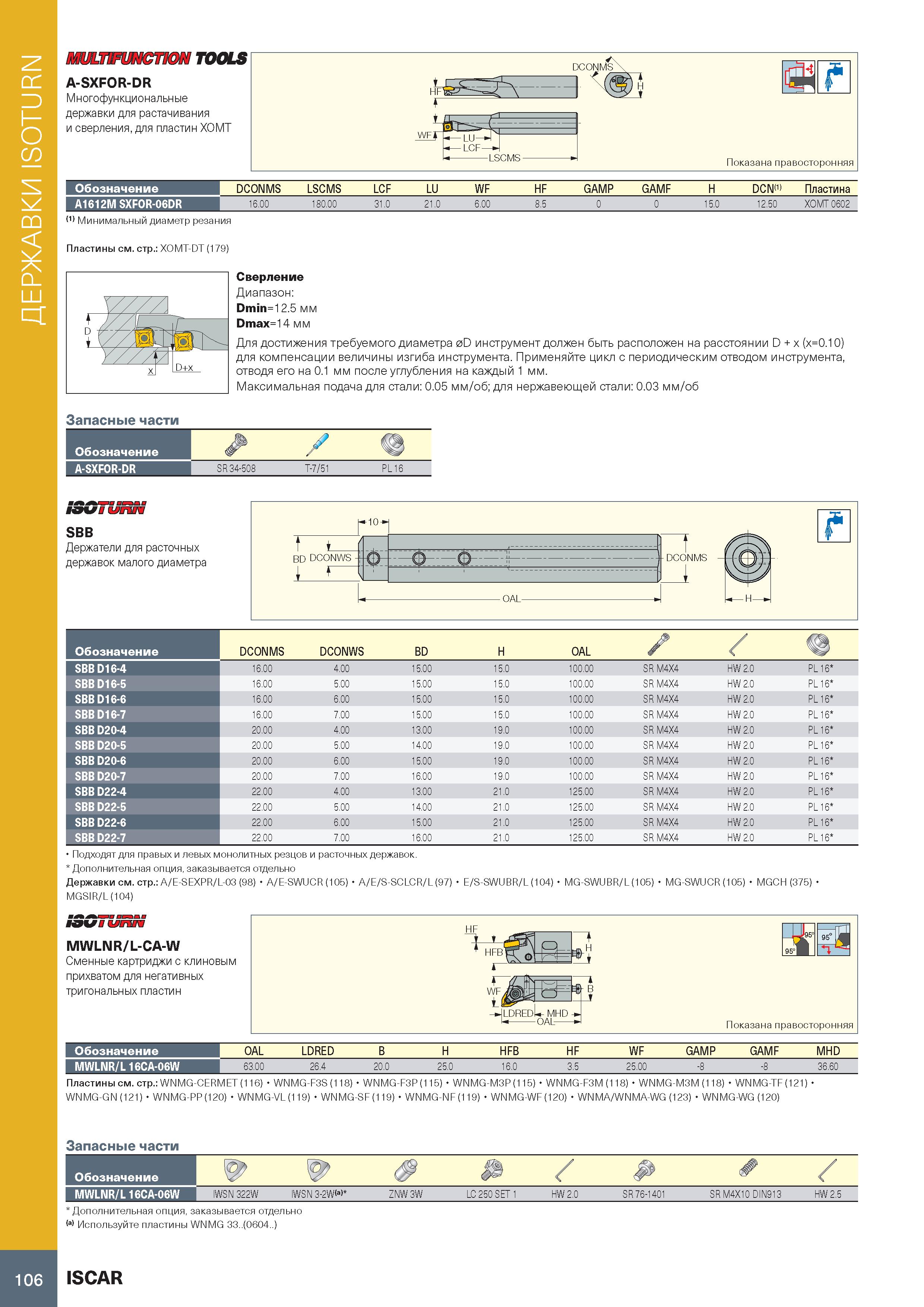

ДЕРЖАВКИ ISOTURN MULTIFUNCTION TOOLS A-SXFOR-DR Многофункциональные державки для растачивания и сверления, для пластин X0MT Обозначение DCONMS LSCMS LCF LU WF HF GAMP GAMF H DCN(1) Пластина A1612M SXF0R-06DR 16.00 180.00 31.0 21.0 6.00 8.5 0 0 15.0 12.50 XOMT 0602 (1> Минимальный диаметр резания Пластины см. стр.: X0MT-DT (179) Сверление Диапазон: Dmin=12.5 мм Dmax=14 мм Для достижения требуемого диаметра 0D инструмент должен быть расположен на расстоянии D + х (х=0.10) для компенсации величины изгиба инструмента. Применяйте цикл с периодическим отводом инструмента, отводя его на 0.1 мм после углубления на каждый 1 мм. Максимальная подача для стали: 0.05 мм/об; для нержавеющей стали: 0.03 мм/об Запасные части Обозначение A-SXFOR-DR SR 34-508 T-7/51 PL 16 iSOTURN SBB Держатели для расточных державок малого диаметра t BD DCONWS 10 DCONMS H OAL Обозначение DCONMS DCONWS BD H OAL / / SBB D16-4 16.00 4.00 15.00 15.0 100.00 SR M4X4 HW 2.0 PL 16 SBB D16-5 16.00 5.00 15.00 15.0 100.00 SR M4X4 HW 2.0 PL 16 SBB D16-6 16.00 6.00 15.00 15.0 100.00 SR M4X4 HW 2.0 PL 16 SBB D16-7 16.00 7.00 15.00 15.0 100.00 SR M4X4 HW 2.0 PL 16 SBB D20-4 20.00 4.00 13.00 19.0 100.00 SR M4X4 HW 2.0 PL 16 SBB D20-5 20.00 5.00 14.00 19.0 100.00 SR M4X4 HW 2.0 PL 16 SBB D20-6 20.00 6.00 15.00 19.0 100.00 SR M4X4 HW 2.0 PL 16 SBB D20-7 20.00 7.00 16.00 19.0 100.00 SR M4X4 HW 2.0 PL 16 SBB D22-4 22.00 4.00 13.00 21.0 125.00 SR M4X4 HW 2.0 PL 16 SBB D22-5 22.00 5.00 14.00 21.0 125.00 SR M4X4 HW 2.0 PL 16 SBB D22-6 22.00 6.00 15.00 21.0 125.00 SR M4X4 HW 2.0 PL 16 SBB D22-7 22.00 7.00 16.00 21.0 125.00 SR M4X4 HW 2.0 PL 16 Подходят для правых и левых монолитных резцов и расточных державок. Дополнительная опция, заказывается отдельно Державки см. стр.: A/E-SEXPR/L-03 (98) A/E-SWUCR (105) A/E/S-SCLCR/L (97) MGSIR/L (104) E/S-SWUBR/L (104) MG-SWUBR/L(105) MG-SWUCR (105) MGCH (375) MWLNR/L-CA-W Сменные картриджи с клиновым прихватом для негативных тригональных пластин Обозначение OAL LDRED B H HFB HF WF GAMP GAMF MHD MWLNR/L16CA-06W 63.00 26.4 20.0 25.0 16.0 3.5 25.00 -8 -8 36.60 Пластины см. стр.: WNMG-CERMET (116) WNMG-F3S (118) WNMG-F3P (115) WNMG-M3P (115) WNMG-F3M (118) WNMG-M3M (118) WNMG-TF (121) WNMG-GN (121) WNMG-PP (120) WNMG-VL (119) WNMG-SF(119) WNMG-NF (119) WNMG-WF (120) WNMA/WNMA-WG (123) WNMG-WG (120) Запасные части Обозначение ) JS , / MWLNR/L 16CA-06W IWSN 322W IWSN 3-2W(a> ZNW 3W LC 250 SET 1 HW 2.0 SR 76-1401 SR M4X10 DIN913 HW 2.5 Дополнительная опция, заказывается отдельно (a> Используйте пластины WNMG 33..(0604.. ) 106 ISCAR
