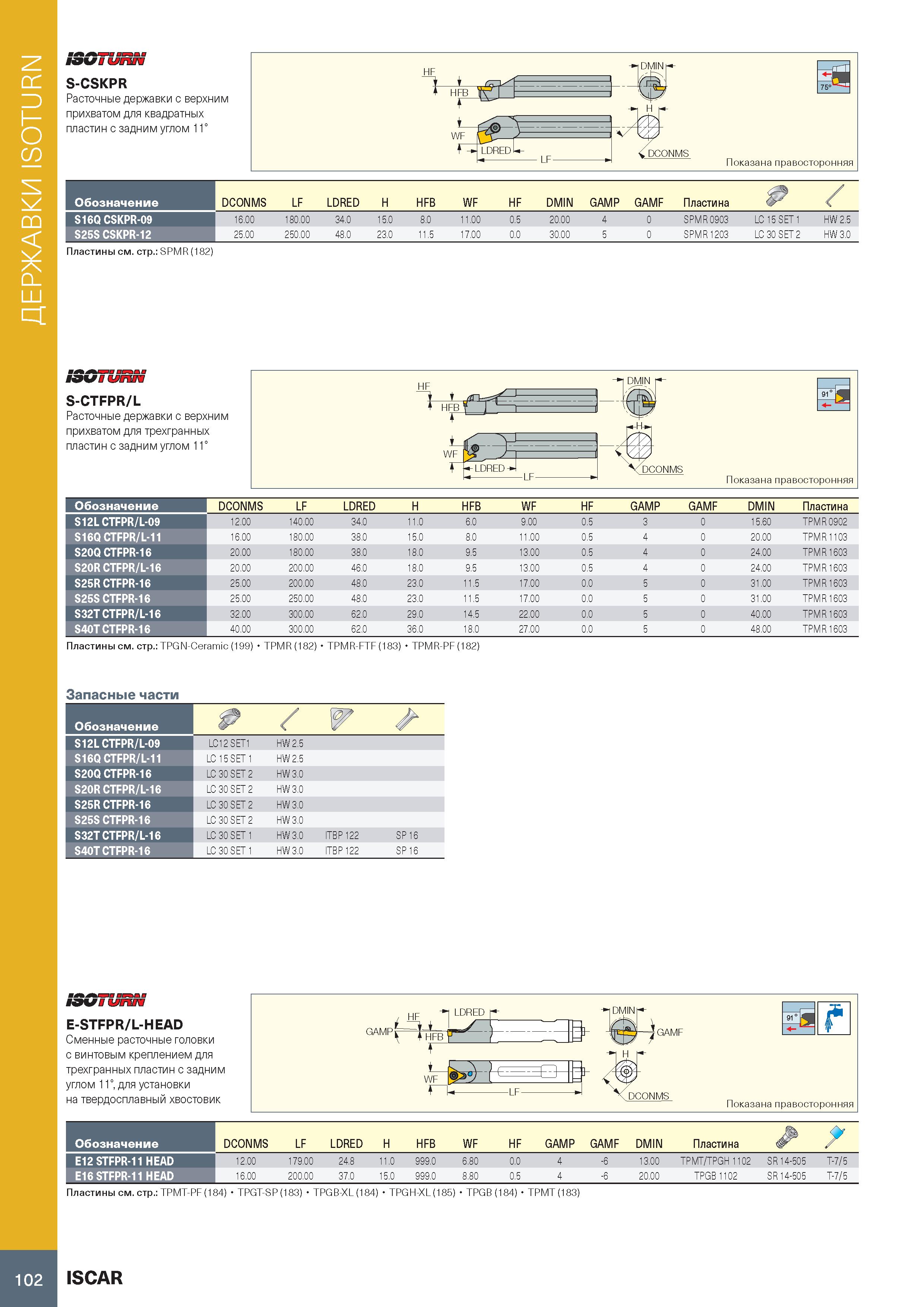

ДЕРЖАВКИ ISOTURN S3GTURN S-CSKPR Расточные державки с верхним прихватом для квадратных пластин с задним углом 11° Обозначение S16Q CSKPR-09 S25S CSKPR-12 DCONMS LF LDRED H HFB WF HF DMIN GAMP GAMF Пластина 16.00 180.00 34.0 15.0 8.0 11.00 0.5 20.00 4 0 SPMR 0903 LC 15 SET 1 HW 2.5 25.00 250.00 48.0 23.0 11.5 17.00 0.0 30.00 0 SPMR 1203 LC 30 SET 2 HW 3.0 Пластины см. стр.: SPMR (182) S-CTFPR/L Расточные державки с верхним прихватом для трехгранных пластин с задним углом 11° Обозначение DCONMS LF LDRED H HFB WF HF GAMP GAMF DMIN Пластина S12L CTFPR/L-09 12.00 140.00 34.0 11.0 6.0 9.00 0.5 3 0 15.60 TPMR 0902 S16Q CTFPR/L-11 16.00 180.00 38.0 15.0 8.0 11.00 0.5 4 0 20.00 TPMR 1103 S20Q CTFPR-16 20.00 180.00 38.0 18.0 9.5 13.00 0.5 4 0 24.00 TPMR 1603 S20R CTFPR/L-16 20.00 200.00 46.0 18.0 9.5 13.00 0.5 4 0 24.00 TPMR 1603 S25R CTFPR-16 25.00 200.00 48.0 23.0 11.5 17.00 0.0 5 0 31.00 TPMR 1603 S25S CTFPR-16 25.00 250.00 48.0 23.0 11.5 17.00 0.0 5 0 31.00 TPMR 1603 S32T CTFPR/L-16 32.00 300.00 62.0 29.0 14.5 22.00 0.0 5 0 40.00 TPMR 1603 S40T CTFPR-16 40.00 300.00 62.0 36.0 18.0 27.00 0.0 5 0 48.00 TPMR 1603 Пластины см. стр.: TPGN-Ceramic (199) TPMR (182) TPMR-FTF (183) TPMR-PF (182) Запасные части Обозначение , Г , L S12L CTFPR/L-09 LC12 SET1 HW 2.5 S16Q CTFPR/L-11 LC 15 SET 1 HW 2.5 S20Q CTFPR-16 LC 30 SET 2 HW 3.0 S20R CTFPR/L-16 LC 30 SET 2 HW 3.0 S25R CTFPR-16 LC 30 SET 2 HW 3.0 S25S CTFPR-16 LC 30 SET 2 HW 3.0 S32T CTFPR/L-16 LC 30 SET 1 HW 3.0 ITBP 122 SP 16 S40T CTFPR-16 LC 30 SET 1 HW 3.0 ITBP 122 SP 16 E-STFPR/L-HEAD Сменные расточные головки с винтовым креплением для трехгранных пластин с задним углом 11°, для установки на твердосплавный хвостовик Обозначение DCONMS LF LDRED H HFB WF HF GAMP GAMF DMIN Пластина E12 STFPR-11 HEAD 12.00 179.00 24.8 11.0 999.0 6.80 0.0 4 -6 13.00 TPMT/TPGH 1102 SR 14-505 T-7/5 E16 STFPR-11 HEAD 16.00 200.00 37.0 15.0 999.0 8.80 0.5 4 -6 20.00 TPGB 1102 SR 14-505 T-7/5 Пластины см. стр.: TPMT-PF (184) TPGT-SP (183) TPGB-XL (184) TPGH-XL(185) TPGB (184) TPMT (183) 102 ISCAR
