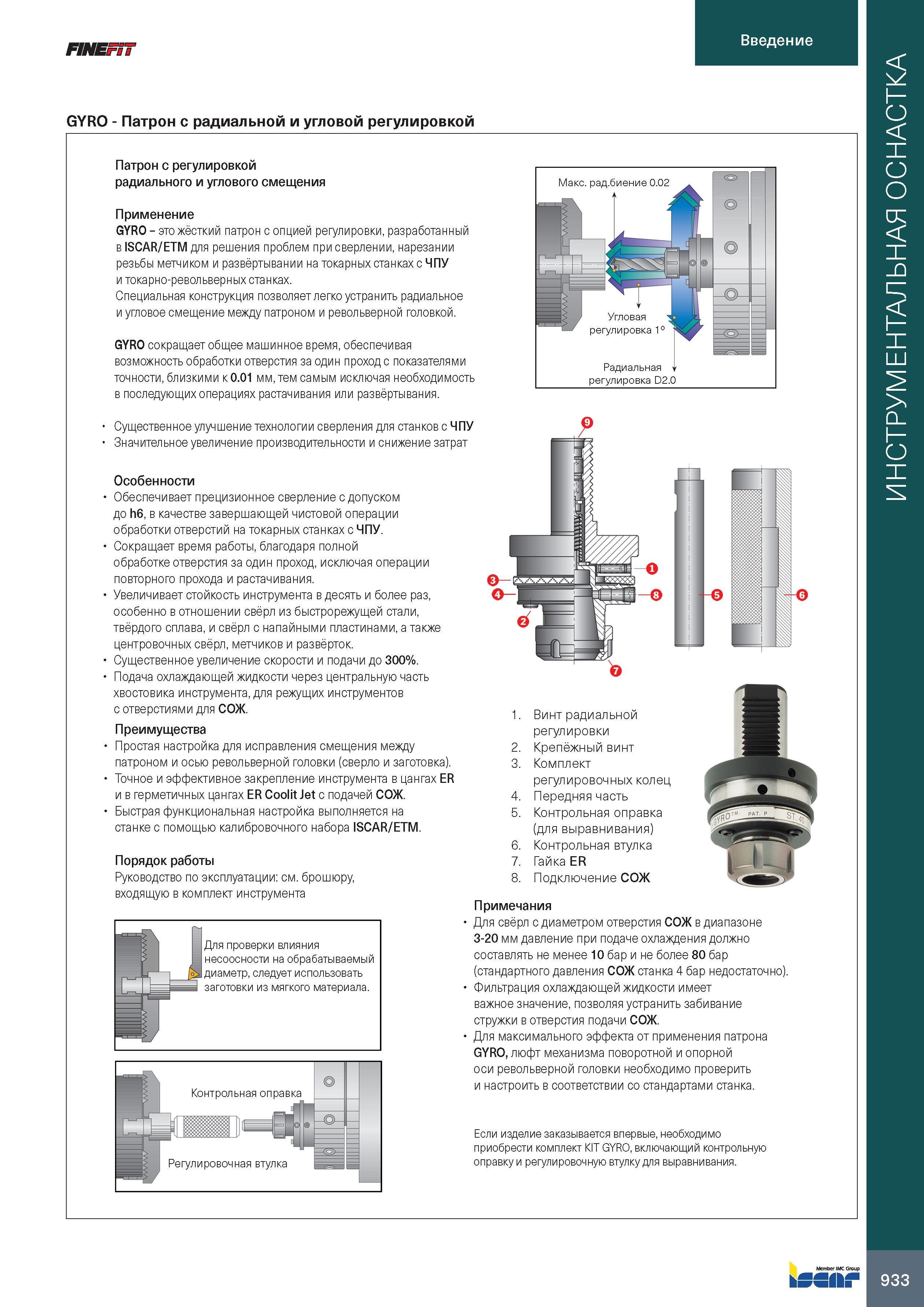

FINEF17 Введение GYRO - Патрон с радиальной и угловой регулировкой Патрон с регулировкой радиального и углового смещения Применение GYRO - это жёсткий патрон с опцией регулировки, разработанный в ISCAR/ETM для решения проблем при сверлении, нарезании резьбы метчиком и развёртывании на токарных станках с ЧПУ и токарно-револьверных станках. Специальная конструкция позволяет легко устранить радиальное и угловое смещение между патроном и револьверной головкой. GYRO сокращает общее машинное время, обеспечивая возможность обработки отверстия за один проход с показателями точности, близкими к 0.01 мм, тем самым исключая необходимость в последующих операциях растачивания или развёртывания. Существенное улучшение технологии сверления для станков с ЧПУ Значительное увеличение производительности и снижение затрат Особенности Обеспечивает прецизионное сверление с допуском до h6, в качестве завершающей чистовой операции обработки отверстий на токарных станках с ЧПУ. Сокращает время работы, благодаря полной обработке отверстия за один проход, исключая операции повторного прохода и растачивания. Увеличивает стойкость инструмента в десять и более раз, особенно в отношении свёрл из быстрорежущей стали, твёрдого сплава, и свёрл с напайными пластинами, а также центровочных свёрл, метчиков и развёрток. Существенное увеличение скорости и подачи до 300%. Подача охлаждающей жидкости через центральную часть хвостовика инструмента, для режущих инструментов с отверстиями для СОЖ. Преимущества Простая настройка для исправления смещения между патроном и осью револьверной головки (сверло и заготовка). Точное и эффективное закрепление инструмента в цангах ER и в герметичных цангах ER Coolit Jet с подачей СОЖ. Быстрая функциональная настройка выполняется на станке с помощью калибровочного набора ISCAR/ETM. Порядок работы Руководство по эксплуатации: см. брошюру, входящую в комплект инструмента Для проверки влияния несоосности на обрабатываемый диаметр, следует использовать заготовки из мягкого материала. 1. Винт радиальной регулировки 2. Крепёжный винт 3. Комплект регулировочных колец 4. Передняя часть 5. Контрольная оправка (для выравнивания) 6. Контрольная втулка 7. Гайка ER 8. Подключение СОЖ Примечания Для свёрл с диаметром отверстия СОЖ в диапазоне 3-20 мм давление при подаче охлаждения должно составлять не менее 10 бар и не более 80 бар (стандартного давления СОЖ станка 4 бар недостаточно). Фильтрация охлаждающей жидкости имеет важное значение, позволяя устранить забивание стружки в отверстия подачи СОЖ. Для максимального эффекта от применения патрона GYRO, люфт механизма поворотной и опорной оси револьверной головки необходимо проверить и настроить в соответствии со стандартами станка. Если изделие заказывается впервые, необходимо приобрести комплект KIT GYRO, включающий контрольную оправку и регулировочную втулку для выравнивания. Member IMC Group BSSIfe г 933 ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА
