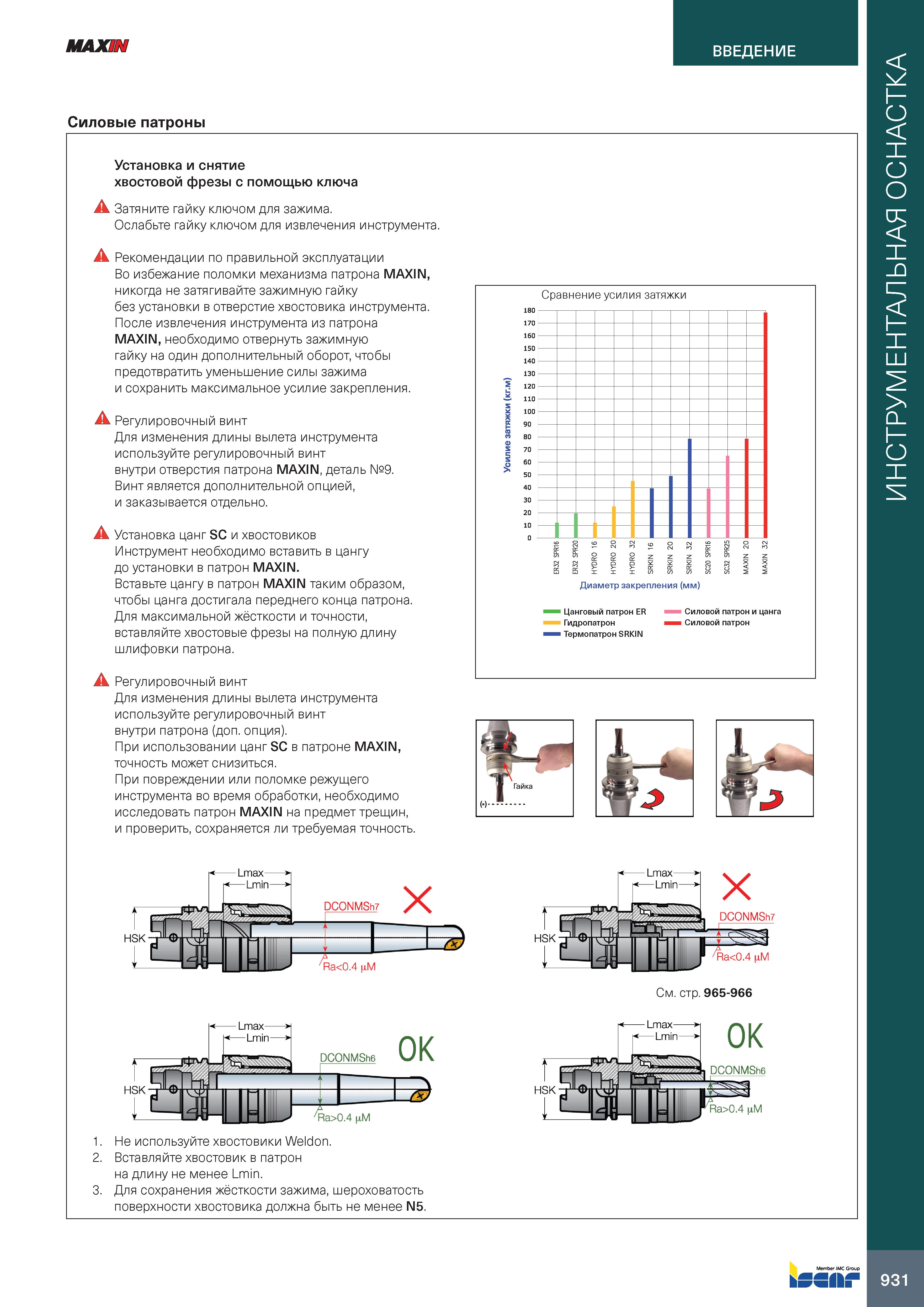

maxm ВВЕДЕНИЕ Силовые патроны Установка и снятие хвостовой фрезы с помощью ключа А Затяните гайку ключом для зажима. Ослабьте гайку ключом для извлечения инструмента А Рекомендации по правильной эксплуатации Во избежание поломки механизма патрона MAXIN, никогда не затягивайте зажимную гайку без установки в отверстие хвостовика инструмента. После извлечения инструмента из патрона MAXIN, необходимо отвернуть зажимную гайку на один дополнительный оборот, чтобы предотвратить уменьшение силы зажима и сохранить максимальное усилие закрепления. А. Регулировочный винт Для изменения длины вылета инструмента используйте регулировочный винт внутри отверстия патрона MAXIN, деталь №9. Винт является дополнительной опцией, и заказывается отдельно. А Установка цанг SC и хвостовиков Инструмент необходимо вставить в цангу до установки в патрон MAXIN. Вставьте цангу в патрон MAXIN таким образом, чтобы цанга достигала переднего конца патрона. Для максимальной жёсткости и точности, вставляйте хвостовые фрезы на полную длину шлифовки патрона. А Регулировочный винт Для изменения длины вылета инструмента используйте регулировочный винт внутри патрона (доп. опция). При использовании цанг SC в патроне MAXIN, точность может снизиться. При повреждении или поломке режущего инструмента во время обработки, необходимо исследовать патрон MAXIN на предмет трещин, и проверить, сохраняется ли требуемая точность. Сравнение усилия затяжки 110 S 1 100 s 90 ф 5 п о 60 50 10 — &inOOOzzzmtsizz ййхххслиотййгг Диаметр закрепления (мм) Цанговый патрон ER Силовой патрон и цанга Гидропатрон Силовой патрон Термопатрон SRKIN 1. Не используйте хвостовики Weldon. 2. Вставляйте хвостовик в патрон на длину не менее Lmin. 3. Для сохранения жёсткости зажима, шероховатость поверхности хвостовика должна быть не менее N5. 931 ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА
