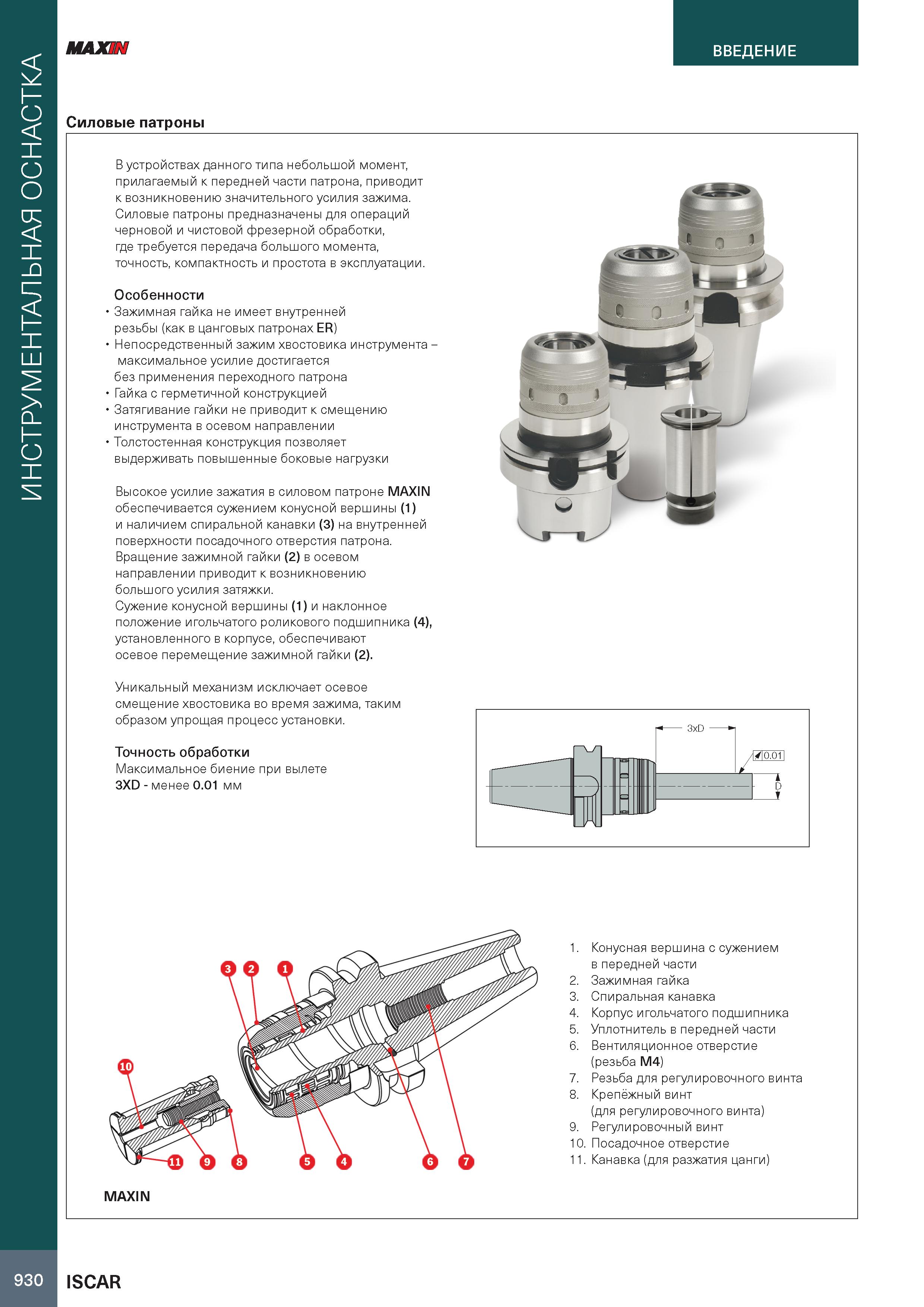

ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА MAXIN ВВЕДЕНИЕ Силовые патроны В устройствах данного типа небольшой момент, прилагаемый к передней части патрона, приводит к возникновению значительного усилия зажима. Силовые патроны предназначены для операций черновой и чистовой фрезерной обработки, где требуется передача большого момента, точность, компактность и простота в эксплуатации. Особенности Зажимная гайка не имеет внутренней резьбы (как в цанговых патронах ER) ньютон на метр хвостовика инструмента -максимальное усилие достигается без применения переходного патрона Гайка с герметичной конструкцией Затягивание гайки не приводит к смещению инструмента в осевом направлении Толстостенная конструкция позволяет выдерживать повышенные боковые нагрузки Высокое усилие зажатия в силовом патроне MAXIN обеспечивается сужением конусной вершины (1) и наличием спиральной канавки (3) на внутренней поверхности посадочного отверстия патрона. Вращение зажимной гайки (2) в осевом направлении приводит к возникновению большого усилия затяжки. Сужение конусной вершины (1) и наклонное положение игольчатого роликового подшипника (4), установленного в корпусе, обеспечивают осевое перемещение зажимной гайки (2). Уникальный механизм исключает осевое смещение хвостовика во время зажима, таким образом упрощая процесс установки. Точность обработки Максимальное биение при вылете 3XD - менее 0.01 мм 1. Конусная вершина с сужением в передней части 2. Зажимная гайка 3. Спиральная канавка 4. Корпус игольчатого подшипника 5. Уплотнитель в передней части 6. Вентиляционное отверстие (резьба M4) 7. Резьба для регулировочного винта 8. Крепёжный винт (для регулировочного винта) 9. Регулировочный винт 10. Посадочное отверстие 11. Канавка (для разжатия цанги) MAXIN 930 ISCAR
