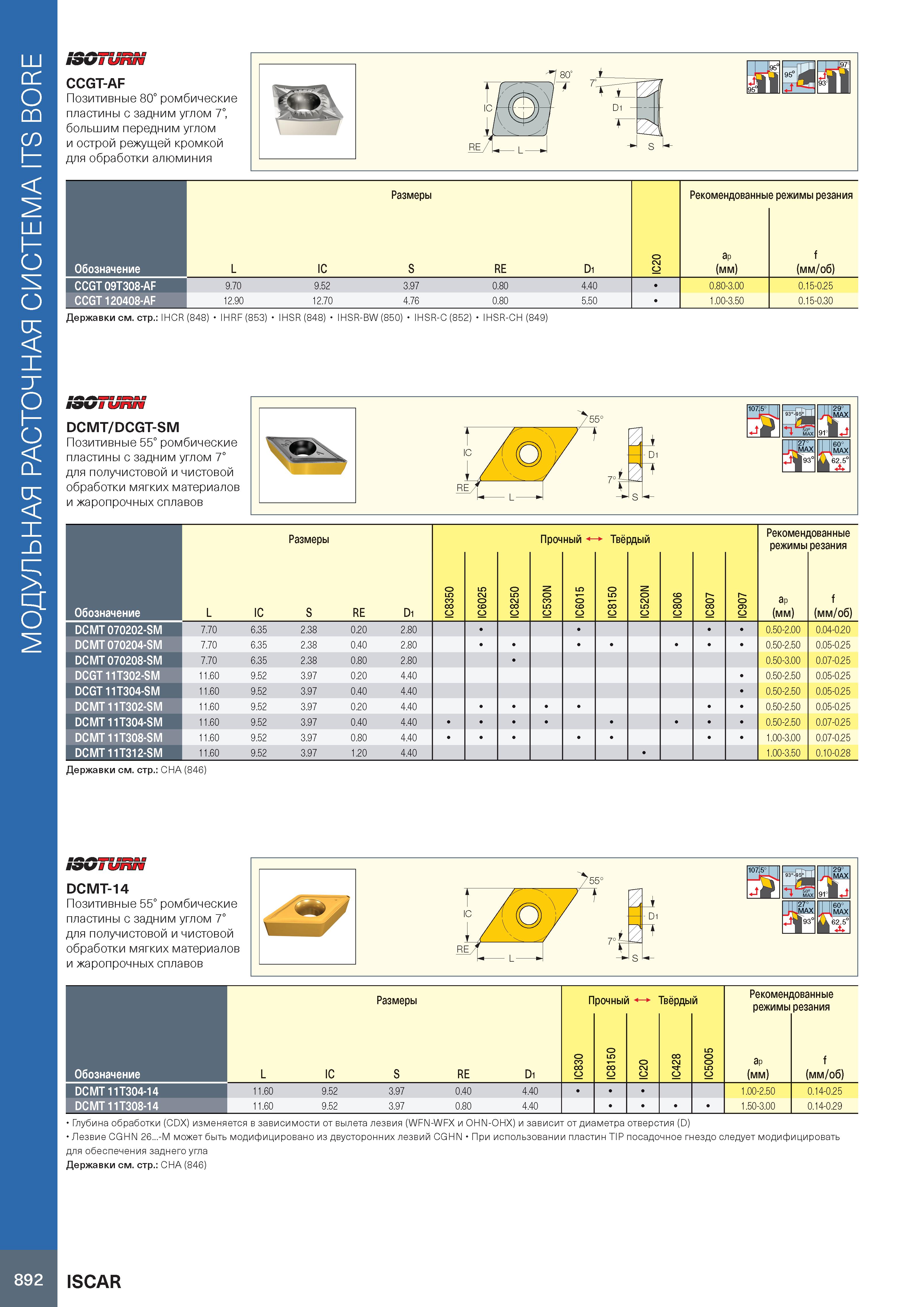

МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE lout к/rav CCGT-AF Позитивные 80° ромбические пластины с задним углом 7°, большим передним углом и острой режущей кромкой для обработки алюминия Размеры Рекомендованные режимы резания Обозначение L IC S RE D1 IC20 ap (мм) f (мм/об) CCGT 09T308-AF 9.70 9.52 3.97 0.80 4.40 0.80-3.00 0.15-0.25 CCGT120408-AF 12.90 12.70 4.76 0.80 5.50 1.00-3.50 0.15-0.30 Державки см. стр.: IHCR (848) IHRF (853) IHSR (848) IHSR-BW (850) IHSR-C (852) IHSR-CH (849) DCMT/DCGT-SM Позитивные 55° ромбические пластины с задним углом 7° для получистовой и чистовой обработки мягких материалов и жаропрочных сплавов 107.5" 50° MAX - Ш9 91° 'If 1 MAX \Х 62.5° Обозначение Размеры Прочный 1 Твёрдый Рекомендованные режимы резания L IC S RE D1 IC8350 2 0 со IC IC8250 IC530N IC6015 IC8150 0 2 LO IC 6 0 8 IC 0 8 IC IC907 ap (мм) f (мм/об) DCMT 070202-SM 7.70 6.35 2.38 0.20 2.80 0.50-2.00 0.04-0.20 DCMT 070204-SM 7.70 6.35 2.38 0.40 2.80 0.50-2.50 0.05-0.25 DCMT 070208-SM 7.70 6.35 2.38 0.80 2.80 0.50-3.00 0.07-0.25 DCGT11T302-SM 11.60 9.52 3.97 0.20 4.40 0.50-2.50 0.05-0.25 DCGT11T304-SM 11.60 9.52 3.97 0.40 4.40 0.50-2.50 0.05-0.25 DCMT 11T302-SM 11.60 9.52 3.97 0.20 4.40 0.50-2.50 0.05-0.25 DCMT 11T304-SM 11.60 9.52 3.97 0.40 4.40 0.50-2.50 0.07-0.25 DCMT 11T308-SM 11.60 9.52 3.97 0.80 4.40 1.00-3.00 0.07-0.25 DCMT 11T312-SM 11.60 9.52 3.97 1.20 4.40 1.00-3.50 0.10-0.28 Державки см. стр.: CHA (846 Ю1/111ПП DCMT-14 Позитивные 55° ромбические пластины с задним углом 7° для получистовой и чистовой обработки мягких материалов и жаропрочных сплавов -JI 3S 50° MAX - 'tip 91° 1 MAX V\62.5° Размеры Прочный Твёрдый Рекомендованные режимы резания Обозначение L IC S RE D1 IC830 IC8150 0 2 IC IC428 0 0 IC ap (мм) f (мм/об) DCMT 11T304-14 11.60 9.52 3.97 0.40 4.40 1.00-2.50 0.14-0.25 DCMT 11T308-14 11.60 9.52 3.97 0.80 4.40 1.50-3.00 0.14-0.29 Глубина обработки (CDX) изменяется в зависимости от вылета лезвия (WFN-WFX и OHN-OHX) и зависит от диаметра отверстия (D) Лезвие CGHN 26...-M может быть модифицировано из двусторонних лезвий CGHN При использовании пластин TIP посадочное гнездо следует модифицировать для обеспечения заднего угла Державки см. стр.: CHA (846) 892 ISCAR
