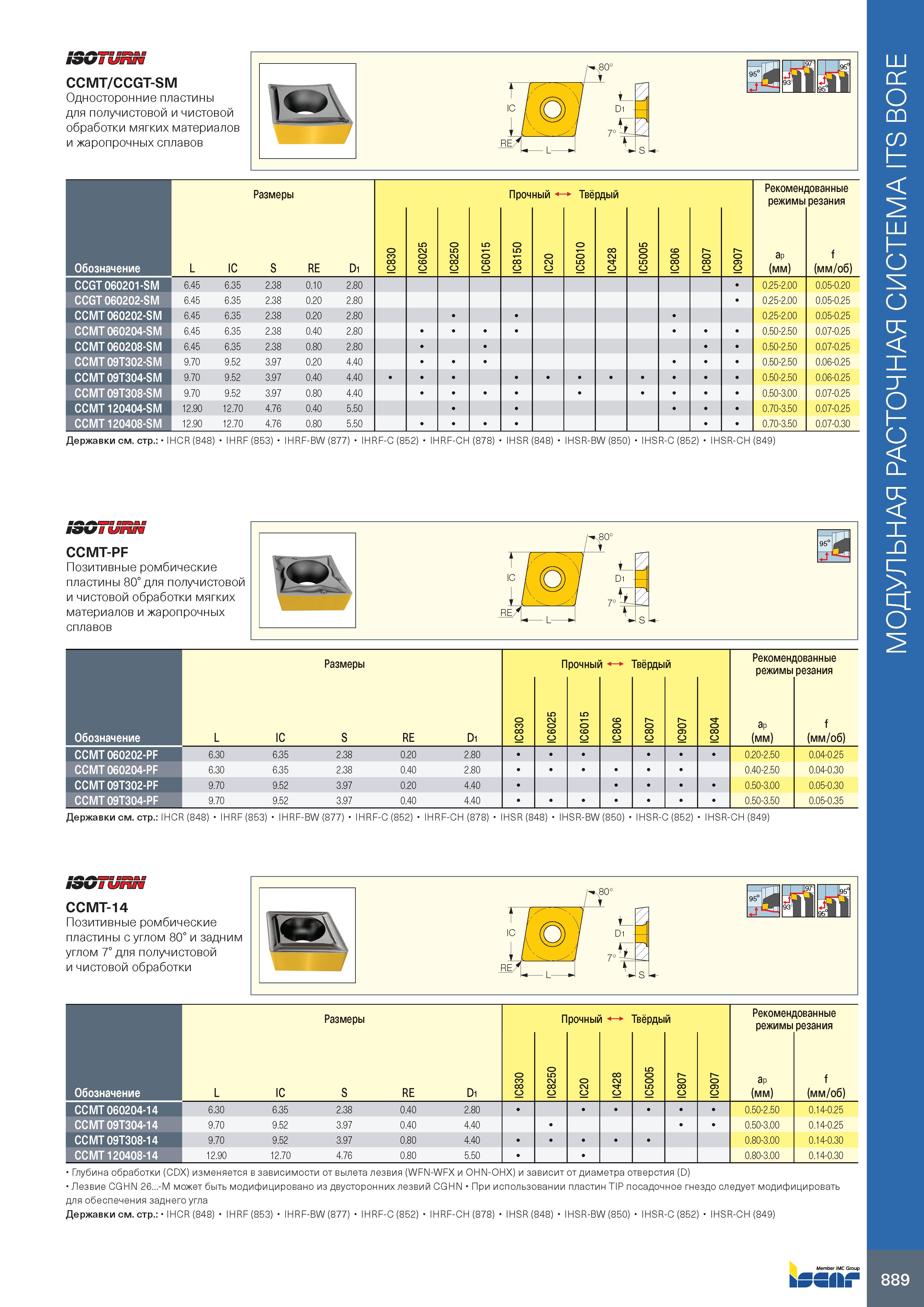

893 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.889

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 889 0893 Lab2u

MAC:70 DC3QD I9V/7 I №W CCMT/CCGT-SM Односторонние пластины для получистовой и чистовой обработки мягких материалов и жаропрочных сплавов Обозначение Размеры Прочный 1 Твёрдый Рекомендованные режимы резания L IC S RE D1 IC830 LO N О CO IC IC8250 IC6015 IC8150 IC20 IC5010 8 2 IC LO О о 5 IC IC806 о 8 IC IC907 ap (мм) f (мм/об) CCGT 060201-SM 6.45 6.35 2.38 0.10 2.80 0.25-2.00 0.05-0.20 CCGT 060202-SM 6.45 6.35 2.38 0.20 2.80 0.25-2.00 0.05-0.25 CCMT 060202-SM 6.45 6.35 2.38 0.20 2.80 0.25-2.00 0.05-0.25 CCMT 060204-SM 6.45 6.35 2.38 0.40 2.80 0.50-2.50 0.07-0.25 CCMT 060208-SM 6.45 6.35 2.38 0.80 2.80 0.50-2.50 0.07-0.25 CCMT 09T302-SM 9.70 9.52 3.97 0.20 4.40 0.50-2.50 0.06-0.25 CCMT 09T304-SM 9.70 9.52 3.97 0.40 4.40 0.50-2.50 0.06-0.25 CCMT 09T308-SM 9.70 9.52 3.97 0.80 4.40 0.50-3.00 0.07-0.25 CCMT 120404-SM 12.90 12.70 4.76 0.40 5.50 0.70-3.50 0.07-0.25 CCMT 120408-SM 12.90 12.70 4.76 0.80 5.50 0.70-3.50 0.07-0.30 Державки см. стр.: IHCR (848) IHRF (853) IHRF-BW (877) IHRF-C (852) IHRF-CH (878) IHSR (848) IHSR-BW (850) IHSR-C (852) IHSR-CH (849) CCMT-PF Позитивные ромбические пластины 80° для получистовой и чистовой обработки мягких материалов и жаропрочных сплавов Обозначение Размеры Прочный Твёрдый Рекомендованные режимы резания L IC S RE D1 IC830 LO 2 О 6 IC IC6015 6 о 8 IC 7 О 8 IC IC907 о 8 IC ap (мм) f (мм/об) CCMT 060202-PF 6.30 6.35 2.38 0.20 2.80 0.20-2.50 0.04-0.25 CCMT 060204-PF 6.30 6.35 2.38 0.40 2.80 0.40-2.50 0.04-0.30 CCMT 09T302-PF 9.70 9.52 3.97 0.20 4.40 0.50-3.00 0.05-0.30 CCMT 09T304-PF 9.70 9.52 3.97 0.40 4.40 0.50-3.50 0.05-0.35 Державки см. стр.: IHCR (848) IHRF (853) IHRF-BW (877) IHRF-C (852) IHRF-CH (878) IHSR (848) IHSR-BW (850) IHSR-C (852) IHSR-CH (849) I9VI /ЛОТ CCMT-14 Позитивные ромбические пластины с углом 80° и задним углом 7° для получистовой и чистовой обработки Обозначение Размеры Прочный Твёрдый Рекомендованные режимы резания L IC S RE D1 IC830 IC8250 IC20 8 2 IC Ю О О 5 IC о 8 IC IC907 ap (мм) f (мм/об) CCMT 060204-14 6.30 6.35 2.38 0.40 2.80 0.50-2.50 0.14-0.25 CCMT 09T304-14 9.70 9.52 3.97 0.40 4.40 0.50-3.00 0.14-0.25 CCMT 09T308-14 9.70 9.52 3.97 0.80 4.40 0.80-3.00 0.14-0.30 CCMT 120408-14 12.90 12.70 4.76 0.80 5.50 0.80-3.00 0.14-0.30 Глубина обработки (CDX) изменяется в зависимости от вылета лезвия (WFN-WFX и OHN-OHX) и зависит от диаметра отверстия (D) Лезвие CGHN 26...-M может быть модифицировано из двусторонних лезвий CGHN При использовании пластин TIP посадочное гнездо следует модифицировать для обеспечения заднего угла Державки см. стр.: IHCR (848) IHRF (853) IHRF-BW (877) IHRF-C (852) IHRF-CH (878) IHSR (848) IHSR-BW (850) IHSR-C (852) IHSR-CH (849) 889 МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE
