Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.) |
|||||

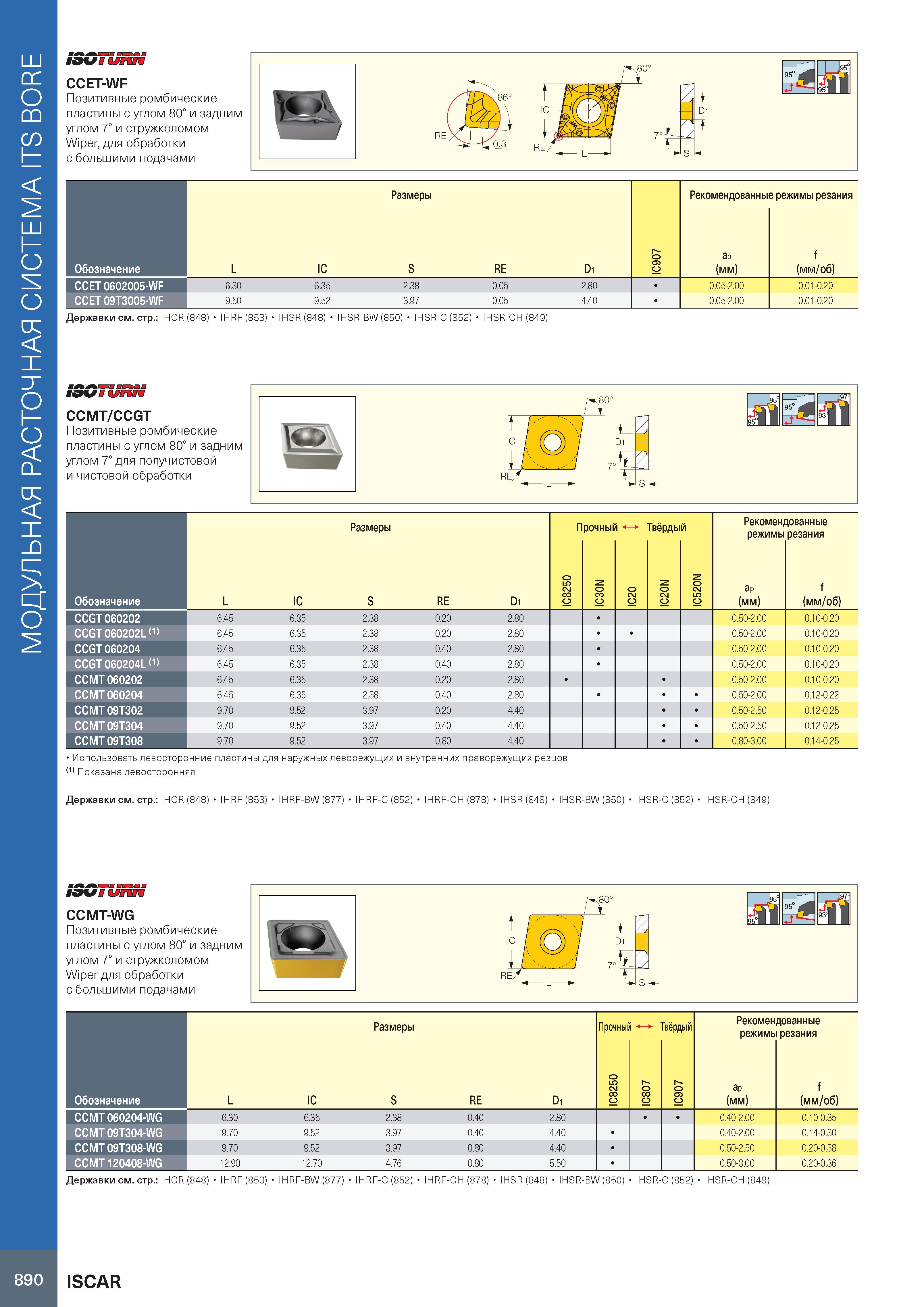

894 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.890 |
|||||
Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 890 0894 Lab2u МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE lout к/rav CCET-WF Позитивные ромбические пластины с углом 80° и задним углом 7° и стружколомом Wiper, для обработки с большими подачами Размеры Рекомендованные режимы резания Обозначение L IC S RE D1 IC907 ap (мм) f (мм/об) CCET 0602005-WF 6.30 6.35 2.38 0.05 2.80 0.05-2.00 0.01-0.20 CCET 09T3005-WF 9.50 9.52 3.97 0.05 4.40 0.05-2.00 0.01-0.20 Державки см. стр.: IHCR (848) IHRF (853) IHSR (848) IHSR-BW (850) IHSR-C (852) IHSR-CH (849) I0VI игиш CCMT/CCGT Позитивные ромбические пластины с углом 80° и задним углом 7° для получистовой и чистовой обработки Обозначение Размеры Прочный i- Твёрдый Рекомендованные режимы резания L IC S RE D1 IC8250 IC30N 0 2 IC N 0 2 IC IC520N ap (мм) f (мм/об) CCGT 060202 6.45 6.35 2.38 0.20 2.80 0.50-2.00 0.10-0.20 CCGT 060202L (1> 6.45 6.35 2.38 0.20 2.80 0.50-2.00 0.10-0.20 CCGT 060204 6.45 6.35 2.38 0.40 2.80 0.50-2.00 0.10-0.20 CCGT 060204L (1> 6.45 6.35 2.38 0.40 2.80 0.50-2.00 0.10-0.20 CCMT 060202 6.45 6.35 2.38 0.20 2.80 0.50-2.00 0.10-0.20 CCMT 060204 6.45 6.35 2.38 0.40 2.80 0.50-2.00 0.12-0.22 CCMT 09T302 9.70 9.52 3.97 0.20 4.40 0.50-2.50 0.12-0.25 CCMT 09T304 9.70 9.52 3.97 0.40 4.40 0.50-2.50 0.12-0.25 CCMT 09T308 9.70 9.52 3.97 0.80 4.40 0.80-3.00 0.14-0.25 Использовать левосторонние пластины для наружных леворежущих и внутренних праворежущих резцов (1) Показана левосторонняя Державки см. стр.: IHCR (848) IHRF (853) IHRF-BW (877) IHRF-C (852) IHRF-CH (878) IHSR (848) IHSR-BW (850) IHSR-C (852) IHSR-CH (849) I9VIUFUW CCMT-WG Позитивные ромбические пластины с углом 80° и задним углом 7° и стружколомом Wiper для обработки с большими подачами Обозначение Размеры Прочный i- Твёрдый Рекомендованные режимы резания L IC S RE D1 IC8250 7 0 8 IC IC907 ap (мм) f (мм/об) CCMT 060204-WG 6.30 6.35 2.38 0.40 2.80 0.40-2.00 0.10-0.35 CCMT 09T304-WG 9.70 9.52 3.97 0.40 4.40 0.40-2.00 0.14-0.30 CCMT 09T308-WG 9.70 9.52 3.97 0.80 4.40 0.50-2.50 0.20-0.38 CCMT 120408-WG 12.90 12.70 4.76 0.80 5.50 0.50-3.00 0.20-0.36 Державки см. стр.: IHCR (848) IHRF (853) IHRF-BW (877) IHRF-C (852) IHRF-CH (878) IHSR (848) IHSR-BW (850) IHSR-C (852) IHSR-CH (849) 890 ISCAR |
|||||
