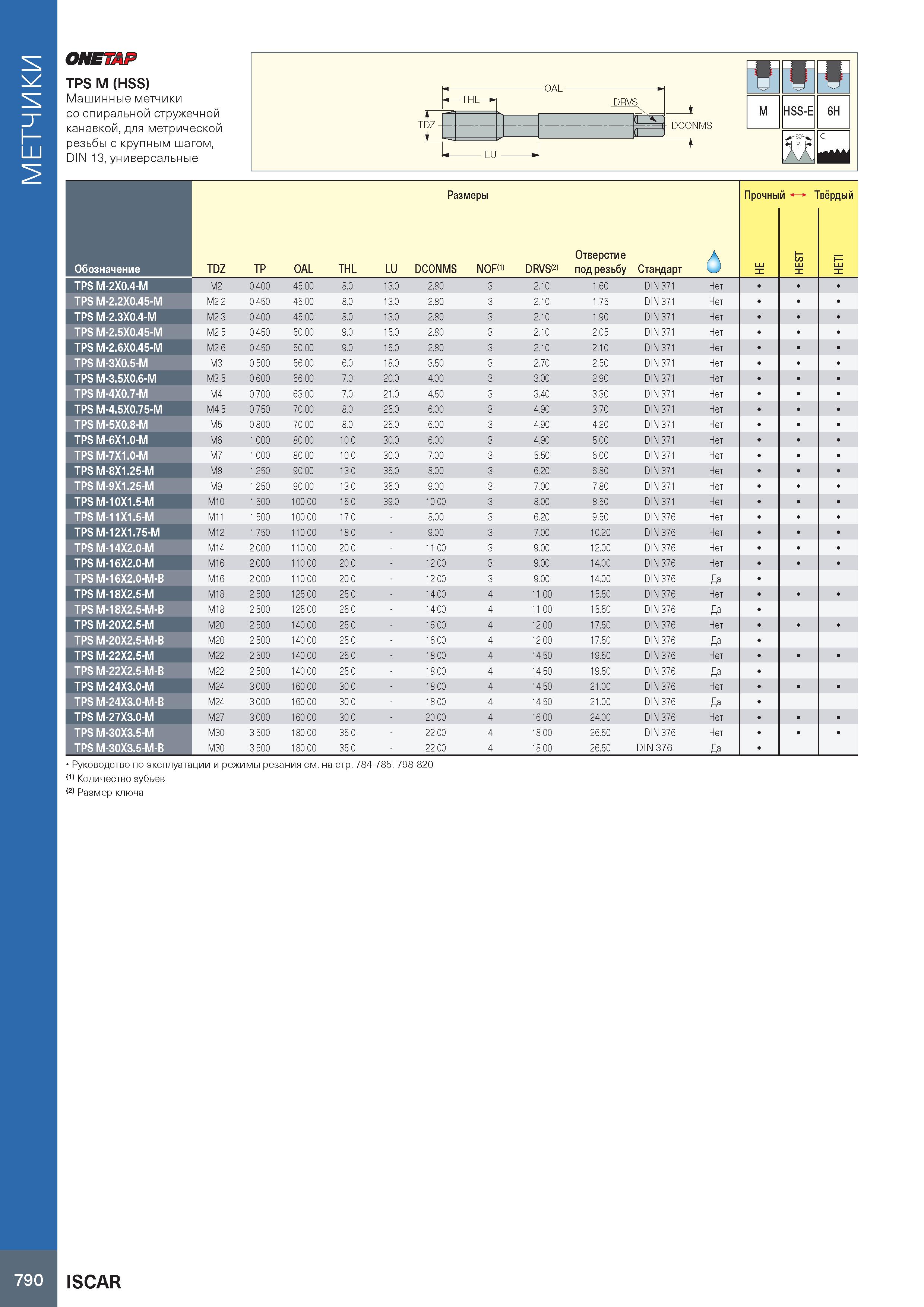

МЕТЧИКИ ONETa TPS M (HSS) Машинные метчики со спиральной стружечной канавкой,для метрической резьбы с крупным шагом, DIN 13, универсальные Г TDZ 4l DRVS -и- M HSS-E 6H Ж C Размеры Прочный —- Твёрдый Обозначение TDZ TP OAL THL LU DCONMS NOF(1) DRVS(2) Отверстие под резьбу Стандарт 6 ш te ш 1— ш TPS M-2X0.4-M M2 0.400 45.00 8.0 13.0 2.80 3 2.10 1.60 DIN 371 Нет TPS M-2.2X0.45-M M2.2 0.450 45.00 8.0 13.0 2.80 3 2.10 1.75 DIN 371 Нет TPS M-2.3X0.4-M M2.3 0.400 45.00 8.0 13.0 2.80 3 2.10 1.90 DIN 371 Нет TPS M-2.5X0.45-M M2.5 0.450 50.00 9.0 15.0 2.80 3 2.10 2.05 DIN 371 Нет TPS M-2.6X0.45-M M2.6 0.450 50.00 9.0 15.0 2.80 3 2.10 2.10 DIN 371 Нет TPS M-3X0.5-M M3 0.500 56.00 6.0 18.0 3.50 3 2.70 2.50 DIN 371 Нет TPS M-3.5X0.6-M M3.5 0.600 56.00 7.0 20.0 4.00 3 3.00 2.90 DIN 371 Нет TPS M-4X0.7-M M4 0.700 63.00 7.0 21.0 4.50 3 3.40 3.30 DIN 371 Нет TPS M-4.5X0.75-M M4.5 0.750 70.00 8.0 25.0 6.00 3 4.90 3.70 DIN 371 Нет TPS M-5X0.8-M M5 0.800 70.00 8.0 25.0 6.00 3 4.90 4.20 DIN 371 Нет TPS M-6X1.0-M M6 1.000 80.00 10.0 30.0 6.00 3 4.90 5.00 DIN 371 Нет TPS M-7X1.0-M M7 1.000 80.00 10.0 30.0 7.00 3 5.50 6.00 DIN 371 Нет TPS M-8X1.25-M M8 1.250 90.00 13.0 35.0 8.00 3 6.20 6.80 DIN 371 Нет TPS M-9X1.25-M M9 1.250 90.00 13.0 35.0 9.00 3 7.00 7.80 DIN 371 Нет TPS M-10X1.5-M M10 1.500 100.00 15.0 39.0 10.00 3 8.00 8.50 DIN 371 Нет TPS M-11X1.5-M M11 1.500 100.00 17.0 8.00 3 6.20 9.50 DIN 376 Нет TPS M-12X1.75-M M12 1.750 110.00 18.0 9.00 3 7.00 10.20 DIN 376 Нет TPS M-14X2.0-M M14 2.000 110.00 20.0 11.00 3 9.00 12.00 DIN 376 Нет TPS M-16X2.0-M M16 2.000 110.00 20.0 12.00 3 9.00 14.00 DIN 376 Нет TPS M-16X2.0-M-B M16 2.000 110.00 20.0 12.00 3 9.00 14.00 DIN 376 Да TPS M-18X2.5-M M18 2.500 125.00 25.0 14.00 4 11.00 15.50 DIN 376 Нет TPS M-18X2.5-M-B M18 2.500 125.00 25.0 14.00 4 11.00 15.50 DIN 376 Да TPS M-20X2.5-M M20 2.500 140.00 25.0 16.00 4 12.00 17.50 DIN 376 Нет TPS M-20X2.5-M-B M20 2.500 140.00 25.0 16.00 4 12.00 17.50 DIN 376 Да TPS M-22X2.5-M M22 2.500 140.00 25.0 18.00 4 14.50 19.50 DIN 376 Нет TPS M-22X2.5-M-B M22 2.500 140.00 25.0 18.00 4 14.50 19.50 DIN 376 Да TPS M-24X3.0-M M24 3.000 160.00 30.0 18.00 4 14.50 21.00 DIN 376 Нет TPS M-24X3.0-M-B M24 3.000 160.00 30.0 18.00 4 14.50 21.00 DIN 376 Да TPS M-27X3.0-M M27 3.000 160.00 30.0 20.00 4 16.00 24.00 DIN 376 Нет TPS M-30X3.5-M TPS M-30X3.5-M-B M30 M30 3.500 3.500 180.00 180.00 35.0 35.0 22.00 22.00 4 4 18.00 18.00 26.50 26.50 DIN 376 DIN 376 Нет Да Руководство по эксплуатации и режимы резания см. на стр. 784-785, 798-820 (1) Количество зубьев (2) Размер ключа OAL IHL DCONMS LU 790 ISCAR
