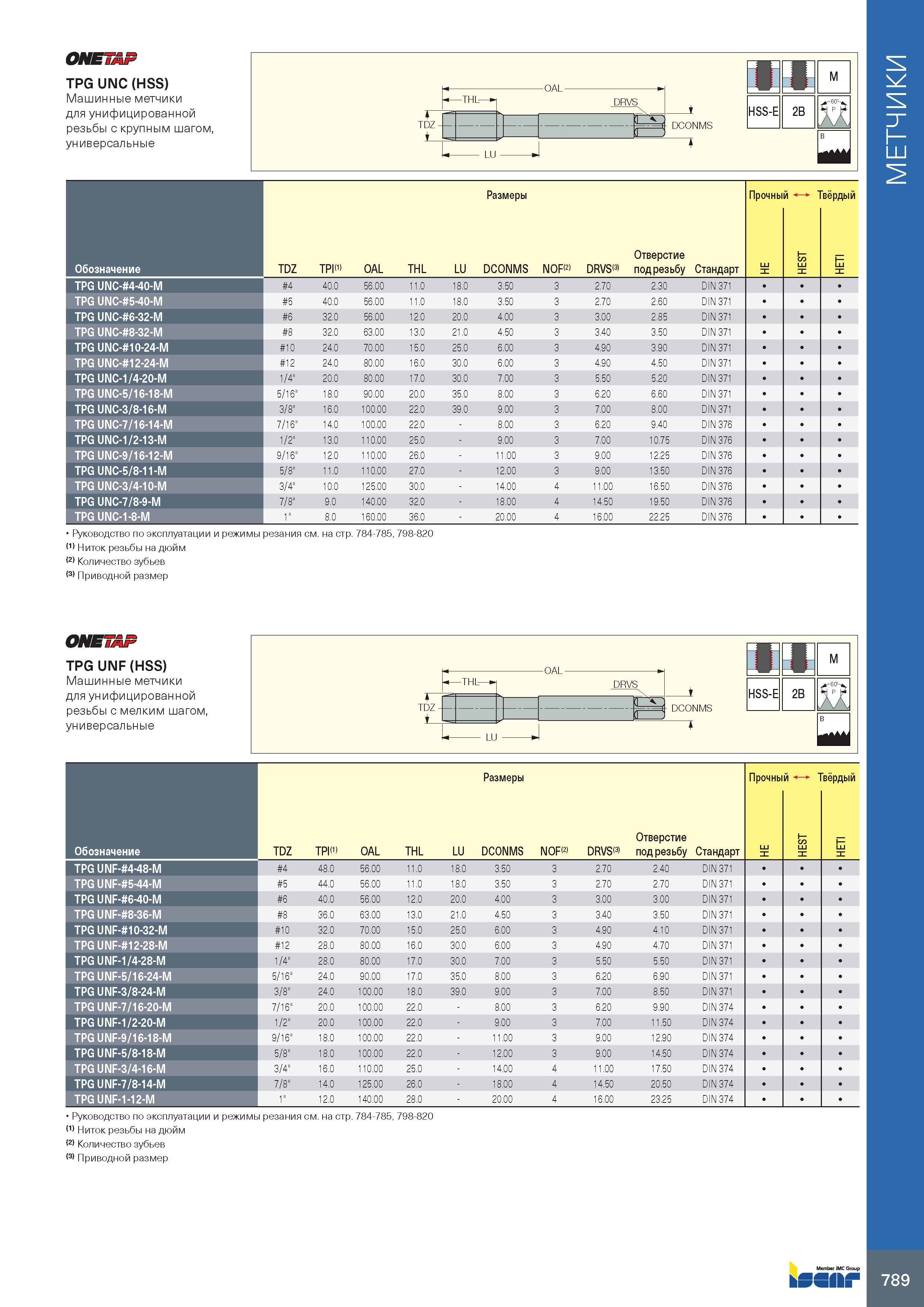

ONETAF TPG UNC (HSS) Машинные метчики для унифицированной резьбы с крупным шагом, универсальные 1 i M -OAI - t -—THL— DRVS HSS-E 2B & TDZ - DCONMS i I j i B - - LU - 1 + Размеры Прочный Твёрдый Обозначение TDZ TPI(1) OAL THL LU DCONMS NOF(2) DRVS(3) Отверстие под резьбу Стандарт Ш te Ш 1— Ш TPG UNC- 4-40-M 4 40.0 56.00 11.0 18.0 3.50 3 2.70 2.30 DIN 371 TPG UNC- 5-40-M 5 40.0 56.00 11.0 18.0 3.50 3 2.70 2.60 DIN 371 TPG UNC- 6-32-M 6 32.0 56.00 12.0 20.0 4.00 3 3.00 2.85 DIN 371 TPG UNC- 8-32-M 8 32.0 63.00 13.0 21.0 4.50 3 3.40 3.50 DIN 371 TPG UNC- 10-24-M 10 24.0 70.00 15.0 25.0 6.00 3 4.90 3.90 DIN 371 TPG UNC- 12-24-M 12 24.0 80.00 16.0 30.0 6.00 3 4.90 4.50 DIN 371 TPG UNC-1/4-20-M 1/4" 20.0 80.00 17.0 30.0 7.00 3 5.50 5.20 DIN 371 TPG UNC-5/16-18-M 5/16" 18.0 90.00 20.0 35.0 8.00 3 6.20 6.60 DIN 371 TPG UNC-3/8-16-M 3/8" 16.0 100.00 22.0 39.0 9.00 3 7.00 8.00 DIN 371 TPG UNC-7/16-14-M 7/16" 14.0 100.00 22.0 8.00 3 6.20 9.40 DIN 376 TPG UNC-1/2-13-M 1/2" 13.0 110.00 25.0 9.00 3 7.00 10.75 DIN 376 TPG UNC-9/16-12-M 9/16" 12.0 110.00 26.0 11.00 3 9.00 12.25 DIN 376 TPG UNC-5/8-11-M 5/8" 11.0 110.00 27.0 12.00 3 9.00 13.50 DIN 376 TPG UNC-3/4-10-M 3/4" 10.0 125.00 30.0 14.00 4 11.00 16.50 DIN 376 TPG UNC-7/8-9-M 7/8" 9.0 140.00 32.0 18.00 4 14.50 19.50 DIN 376 TPG UNC-1-8-M 1" 8.0 160.00 36.0 20.00 4 16.00 22.25 DIN 376 Руководство по эксплуатации и режимы резания см. на стр. 784-785, 798-820 (1) ньютон на метр (2) Количество зубьев (3) Приводной размер ONETAF TPG UNF (HSS) Машинные метчики для унифицированной резьбы с мелким шагом, универсальные -OAL- -THL- v TDZ iL Ш Ш M 1 I 1 HSS-E 2B XX B DRVS DCONMS LU Размеры Прочный Твёрдый Обозначение TDZ TPI(1) OAL THL LU DCONMS NOF(2) DRVS(3) Отверстие под резьбу Стандарт Ш HEST 1— E TPG UNF- 4-48-M 4 48.0 56.00 11.0 18.0 3.50 3 2.70 2.40 DIN 371 TPG UNF- 5-44-M 5 44.0 56.00 11.0 18.0 3.50 3 2.70 2.70 DIN 371 TPG UNF- 6-40-M 6 40.0 56.00 12.0 20.0 4.00 3 3.00 3.00 DIN 371 TPG UNF- 8-36-M 8 36.0 63.00 13.0 21.0 4.50 3 3.40 3.50 DIN 371 TPG UNF- 10-32-M 10 32.0 70.00 15.0 25.0 6.00 3 4.90 4.10 DIN 371 TPG UNF- 12-28-M 12 28.0 80.00 16.0 30.0 6.00 3 4.90 4.70 DIN 371 TPG UNF-1/4-28-M 1/4" 28.0 80.00 17.0 30.0 7.00 3 5.50 5.50 DIN 371 TPG UNF-5/16-24-M 5/16" 24.0 90.00 17.0 35.0 8.00 3 6.20 6.90 DIN 371 TPG UNF-3/8-24-M 3/8" 24.0 100.00 18.0 39.0 9.00 3 7.00 8.50 DIN 371 TPG UNF-7/16-20-M 7/16" 20.0 100.00 22.0 8.00 3 6.20 9.90 DIN 374 TPG UNF-1/2-20-M 1/2" 20.0 100.00 22.0 9.00 3 7.00 11.50 DIN 374 TPG UNF-9/16-18-M 9/16" 18.0 100.00 22.0 11.00 3 9.00 12.90 DIN 374 TPG UNF-5/8-18-M 5/8" 18.0 100.00 22.0 12.00 3 9.00 14.50 DIN 374 TPG UNF-3/4-16-M 3/4" 16.0 110.00 25.0 14.00 4 11.00 17.50 DIN 374 TPG UNF-7/8-14-M 7/8" 14.0 125.00 26.0 18.00 4 14.50 20.50 DIN 374 TPG UNF-1-12-M 1" 12.0 140.00 28.0 20.00 4 16.00 23.25 DIN 374 Руководство по эксплуатации и режимы резания см. на стр. 784-785, 798-820 (1) ньютон на метр (2) Количество зубьев (3) Приводной размер 789 МЕТЧИКИ
