792 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.788

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 788 0792 Lab2u

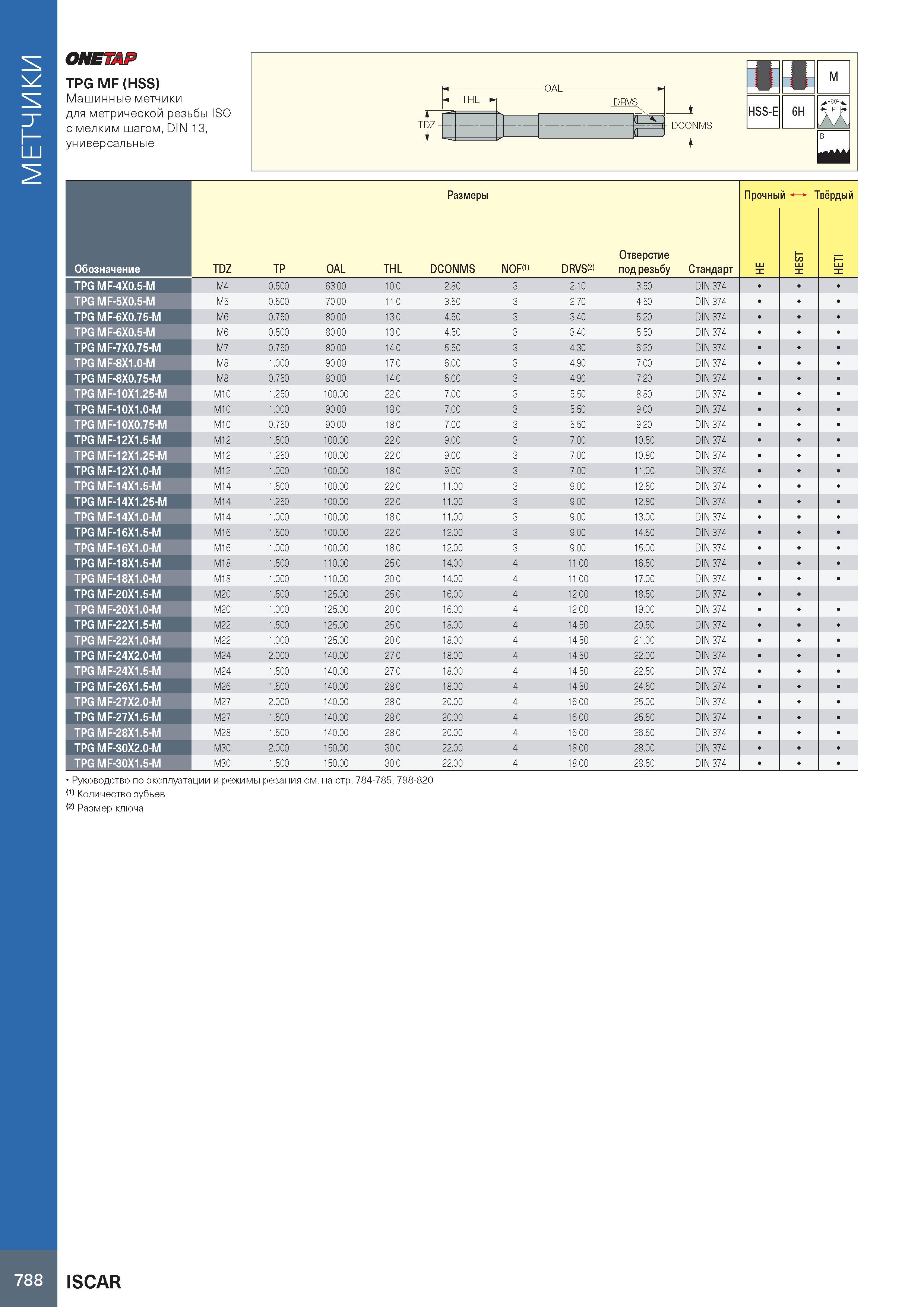

МЕТЧИКИ ONETa TPG MF (HSS) Машинные метчики для метрической резьбы ISO с мелким шагом, DIN 13, универсальные Г TDZ 4l DRVS ш ш I 1 1 M HSS-E 6H X B OAL IHL DCONMS Размеры Прочный -— Твёрдый Обозначение TDZ TP OAL THL DCONMS NOF(1) DRVS(2) Отверстие под резьбу Стандарт ш te ш 1— Ш TPG MF-4X0.5-M M4 0.500 63.00 10.0 2.80 3 2.10 3.50 DIN 374 TPG MF-5X0.5-M M5 0.500 70.00 11.0 3.50 3 2.70 4.50 DIN 374 TPG MF-6X0.75-M M6 0.750 80.00 13.0 4.50 3 3.40 5.20 DIN 374 TPG MF-6X0.5-M M6 0.500 80.00 13.0 4.50 3 3.40 5.50 DIN 374 TPG MF-7X0.75-M M7 0.750 80.00 14.0 5.50 3 4.30 6.20 DIN 374 TPG MF-8X1.0-M M8 1.000 90.00 17.0 6.00 3 4.90 7.00 DIN 374 TPG MF-8X0.75-M M8 0.750 80.00 14.0 6.00 3 4.90 7.20 DIN 374 TPG MF-10X1.25-M M10 1.250 100.00 22.0 7.00 3 5.50 8.80 DIN 374 TPG MF-10X1.0-M M10 1.000 90.00 18.0 7.00 3 5.50 9.00 DIN 374 TPG MF-10X0.75-M M10 0.750 90.00 18.0 7.00 3 5.50 9.20 DIN 374 TPG MF-12X1.5-M M12 1.500 100.00 22.0 9.00 3 7.00 10.50 DIN 374 TPG MF-12X1.25-M M12 1.250 100.00 22.0 9.00 3 7.00 10.80 DIN 374 TPG MF-12X1.0-M M12 1.000 100.00 18.0 9.00 3 7.00 11.00 DIN 374 TPG MF-14X1.5-M M14 1.500 100.00 22.0 11.00 3 9.00 12.50 DIN 374 TPG MF-14X1.25-M M14 1.250 100.00 22.0 11.00 3 9.00 12.80 DIN 374 TPG MF-14X1.0-M M14 1.000 100.00 18.0 11.00 3 9.00 13.00 DIN 374 TPG MF-16X1.5-M M16 1.500 100.00 22.0 12.00 3 9.00 14.50 DIN 374 TPG MF-16X1.0-M M16 1.000 100.00 18.0 12.00 3 9.00 15.00 DIN 374 TPG MF-18X1.5-M M18 1.500 110.00 25.0 14.00 4 11.00 16.50 DIN 374 TPG MF-18X1.0-M M18 1.000 110.00 20.0 14.00 4 11.00 17.00 DIN 374 TPG MF-20X1.5-M M20 1.500 125.00 25.0 16.00 4 12.00 18.50 DIN 374 TPG MF-20X1.0-M M20 1.000 125.00 20.0 16.00 4 12.00 19.00 DIN 374 TPG MF-22X1.5-M M22 1.500 125.00 25.0 18.00 4 14.50 20.50 DIN 374 TPG MF-22X1.0-M M22 1.000 125.00 20.0 18.00 4 14.50 21.00 DIN 374 TPG MF-24X2.0-M M24 2.000 140.00 27.0 18.00 4 14.50 22.00 DIN 374 TPG MF-24X1.5-M M24 1.500 140.00 27.0 18.00 4 14.50 22.50 DIN 374 TPG MF-26X1.5-M M26 1.500 140.00 28.0 18.00 4 14.50 24.50 DIN 374 TPG MF-27X2.0-M M27 2.000 140.00 28.0 20.00 4 16.00 25.00 DIN 374 TPG MF-27X1.5-M M27 1.500 140.00 28.0 20.00 4 16.00 25.50 DIN 374 TPG MF-28X1.5-M M28 1.500 140.00 28.0 20.00 4 16.00 26.50 DIN 374 TPG MF-30X2.0-M M30 2.000 150.00 30.0 22.00 4 18.00 28.00 DIN 374 TPG MF-30X1.5-M M30 1.500 150.00 30.0 22.00 4 18.00 28.50 DIN 374 Руководство по эксплуатации и режимы резания см. на стр. 784-785, 798-820 (1) Количество зубьев (2) Размер ключа 788 ISCAR
