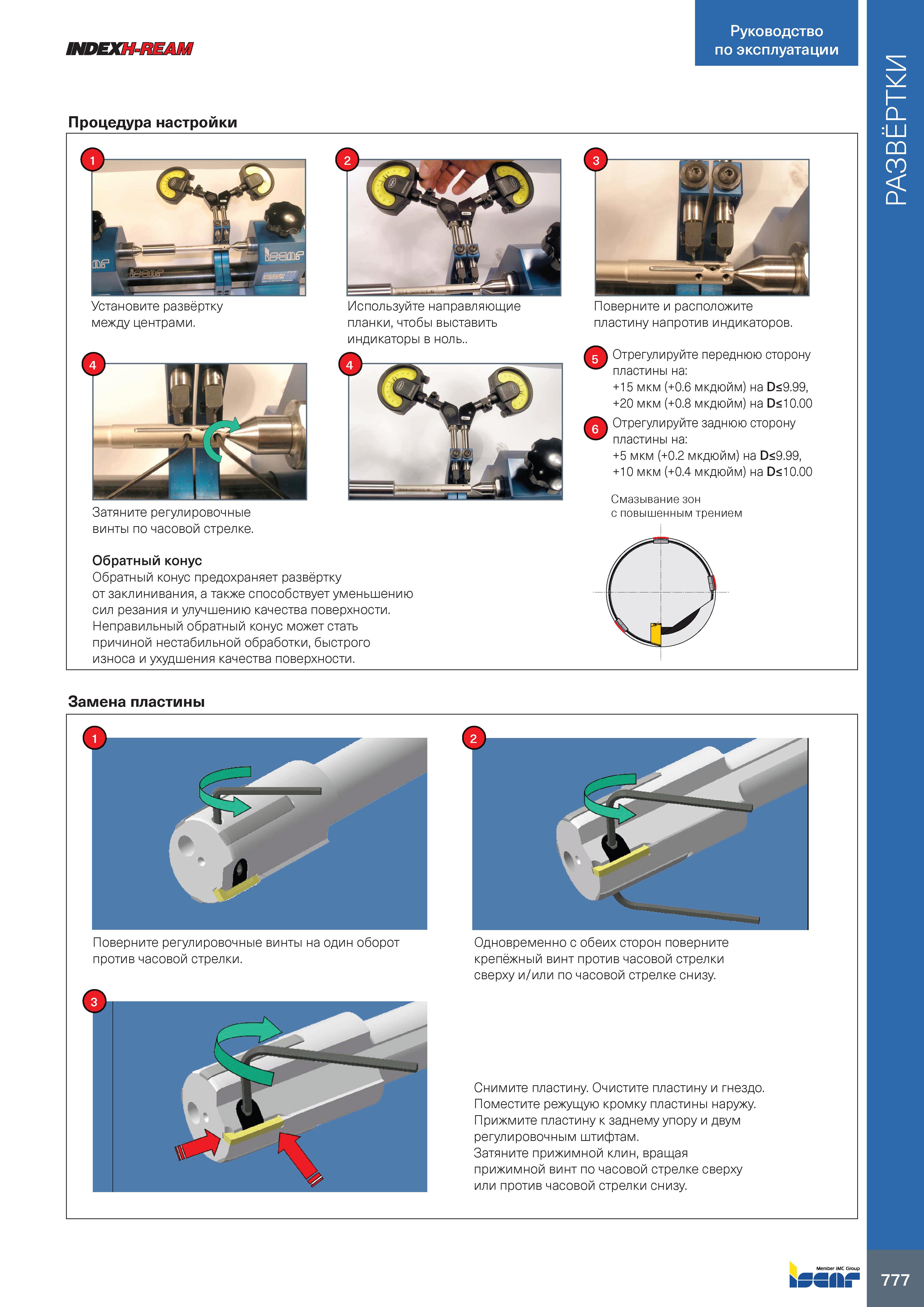

INDEXH-REAM Руководство по эксплуатации Процедура настройки Установите развёртку между центрами. Используйте направляющие планки, чтобы выставить индикаторы в ноль.. Затяните регулировочные винты по часовой стрелке. Обратный конус Обратный конус предохраняет развёртку от заклинивания, а также способствует уменьшению сил резания и улучшению качества поверхности. ньютон на метр (+0.6 мкдюйм) на D 9.99, +20 мкм (+0.8 мкдюйм) на D 10.00 6 Отрегулируйте заднюю сторону пластины на: +5 мкм (+0.2 мкдюйм) на D 9.99, + 10 мкм (+0.4 мкдюйм) на D 10.00 Смазывание зон с повышенным трением Замена пластины Поверните регулировочные винты на один оборот против часовой стрелки. Одновременно с обеих сторон поверните крепёжный винт против часовой стрелки сверху и/или по часовой стрелке снизу. Снимите пластину. Очистите пластину и гнездо. Поместите режущую кромку пластины наружу. Прижмите пластину к заднему упору и двум регулировочным штифтам. Затяните прижимной клин, вращая прижимной винт по часовой стрелке сверху или против часовой стрелки снизу. 777 РАЗВЁРТКИ
