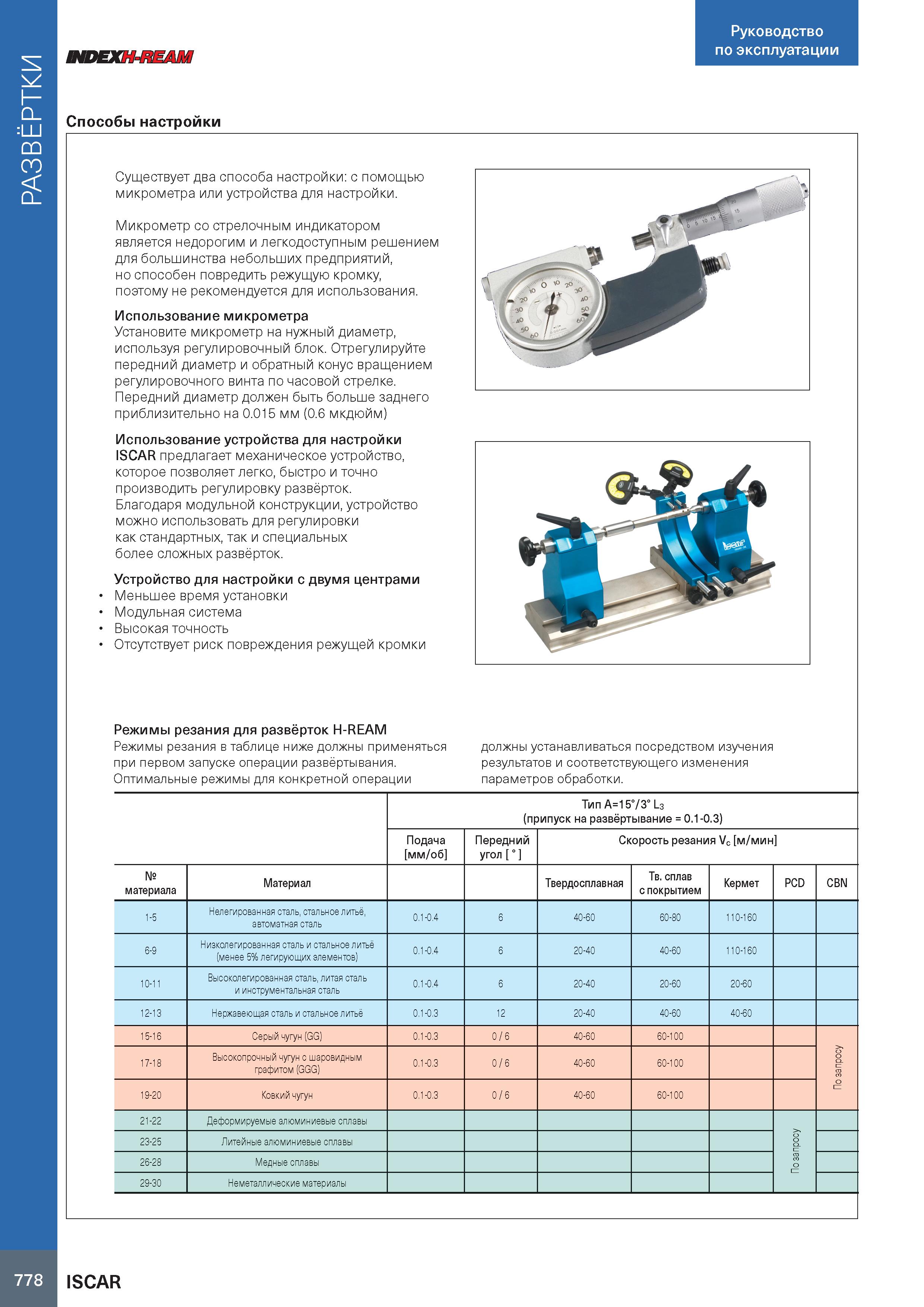

РАЗВЁРТКИ ЯЮЕХН-ЯЕАМ Способы настройки Существует два способа настройки: с помощью микрометра или устройства для настройки. Микрометр со стрелочным индикатором является недорогим и легкодоступным решением для большинства небольших предприятий, но способен повредить режущую кромку, поэтому не рекомендуется для использования. Использование микрометра Установите микрометр на нужный диаметр, используя регулировочный блок. Отрегулируйте передний диаметр и обратный конуc вращением регулировочного винта по часовой стрелке. Передний диаметр должен быть больше заднего приблизительно на 0.015 мм (0.6 мкдюйм) Использование устройства для настройки ISCAR предлагает механическое устройство, которое позволяет легко, быстро и точно производить регулировку развёрток. Благодаря модульной конструкции, устройство можно использовать для регулировки как стандартных, так и специальных более сложных развёрток. Устройство для настройки с двумя центрами Меньшее время установки Модульная система Высокая точность Отсутствует риск повреждения режущей кромки Режимы резания для развёрток H-REAM Режимы резания в таблице ниже должны применяться должны устанавливаться посредством изучения при первом запуске операции развёртывания. результатов и соответствующего изменения Оптимальные режимы для конкретной операции параметров обработки. Тип A=15°/3° L3 (припуск на развёртывание = 0.1-0.3) Подача мм/об Передний угол ° Скорость резания Vc м/мин № материала Материал Твердосплавная Тв. сплав с покрытием Кермет PCD CBN 1-5 ньютон на метр графитом (GGG) 0.1-0.3 0 6 40-60 60-100 19-20 Ковкий чугун 0.1-0.3 0 6 40-60 60-100 21-22 Деформируемые алюминиевые сплавы По запросу 23-25 Литейные алюминиевые сплавы 26-28 Медные сплавы 29-30 Неметаллические материалы Руководство по эксплуатации 778 ISCAR
