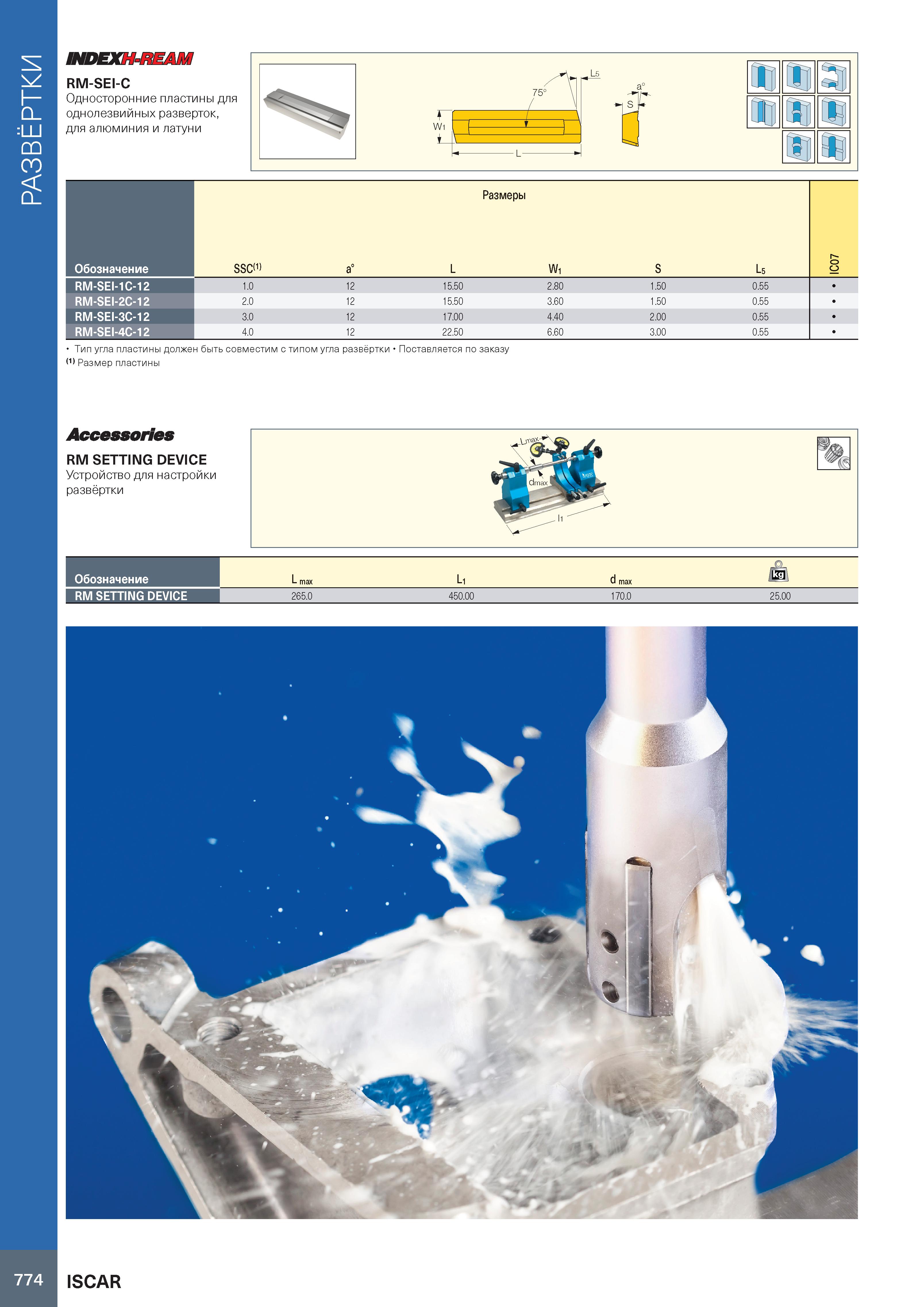

РАЗВЁРТКИ 774 INDEXH-REAM RM-SEI-C Односторонние пластины для однолезвийных разверток, для алюминия и латуни Тип угла пластины должен быть совместим с типом угла развёртки Поставляется по заказу (1) Размер пластины II т ЕЛ Размеры Обозначение SSC 1> a° L W1 S L5 7 0 IC RM-SEI-1C-12 1.0 12 15.50 2.80 1.50 0.55 RM-SEI-2C-12 2.0 12 15.50 3.60 1.50 0.55 RM-SEI-3C-12 3.0 12 17.00 4.40 2.00 0.55 RM-SEI-4C-12 4.0 12 22.50 6.60 3.00 0.55 Accessories RM SETTING DEVICE Устройство для настройки развёртки Обозначение L max L1 d max RM SETTING DEVICE 265.0 450.00 170.0 25.00 ISCAR
