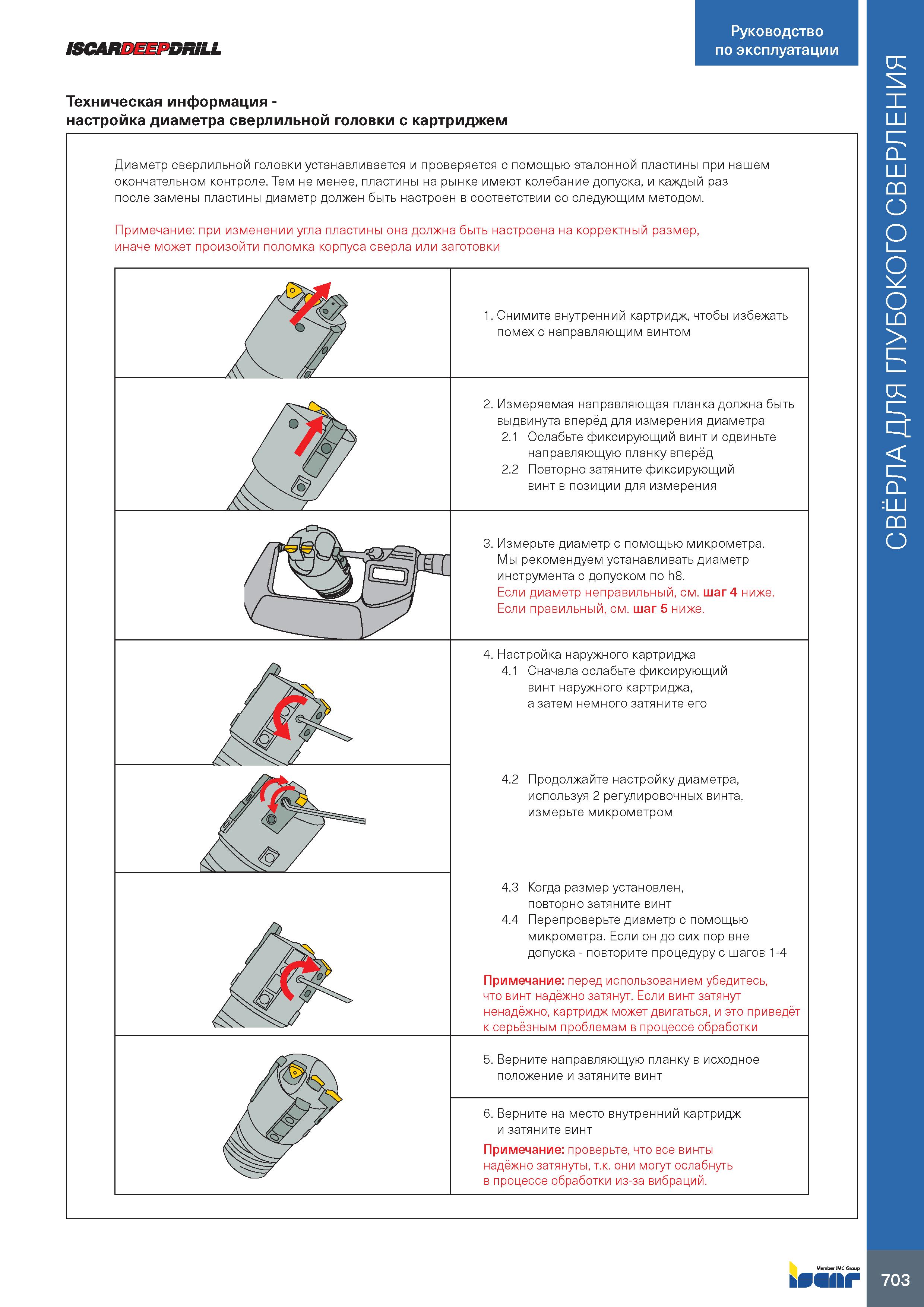

ISCARDEEPDRILL Руководство по эксплуатации Техническая информация -настройка диаметра сверлильной головки с картриджем Диаметр сверлильной головки устанавливается и проверяется с помощью эталонной пластины при нашем окончательном контроле. Тем не менее, пластины на рынке имеют колебание допуска, и каждый раз после замены пластины диаметр должен быть настроен в соответствии со следующим методом. Примечание: при изменении угла пластины она должна быть настроена на корректный размер, иначе может произойти поломка корпуса сверла или заготовки /3 1. Снимите внутренний картридж, чтобы избежать помех с направляющим винтом 2. Измеряемая направляющая планка должна быть выдвинута вперёд для измерения диаметра 2.1 Ослабьте фиксирующий винт и сдвиньте направляющую планку вперёд 2.2 Повторно затяните фиксирующий винт в позиции для измерения 3. Измерьте диаметр с помощью микрометра. Мы рекомендуем устанавливать диаметр инструмента с допуском по h8. Если диаметр неправильный, см. шаг 4 ниже. Если правильный, см. шаг 5 ниже. 4. ньютон на метр немного затяните его 4.2 Продолжайте настройку диаметра, используя 2 регулировочных винта, измерьте микрометром fa 4.3 Когда размер установлен, повторно затяните винт 4.4 Перепроверьте диаметр с помощью микрометра. Если он до сих пор вне допуска - повторите процедуру с шагов 1-4 Примечание: перед использованием убедитесь, что винт надёжно затянут. Если винт затянут ненадёжно, картридж может двигаться, и это приведёт к серьёзным проблемам в процессе обработки /Ш 5. Верните направляющую планку в исходное положение и затяните винт 6. Верните на место внутренний картридж и затяните винт Примечание: проверьте, что все винты надёжно затянуты, т.к. они могут ослабнуть в процессе обработки из-за вибраций. 703 СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ
