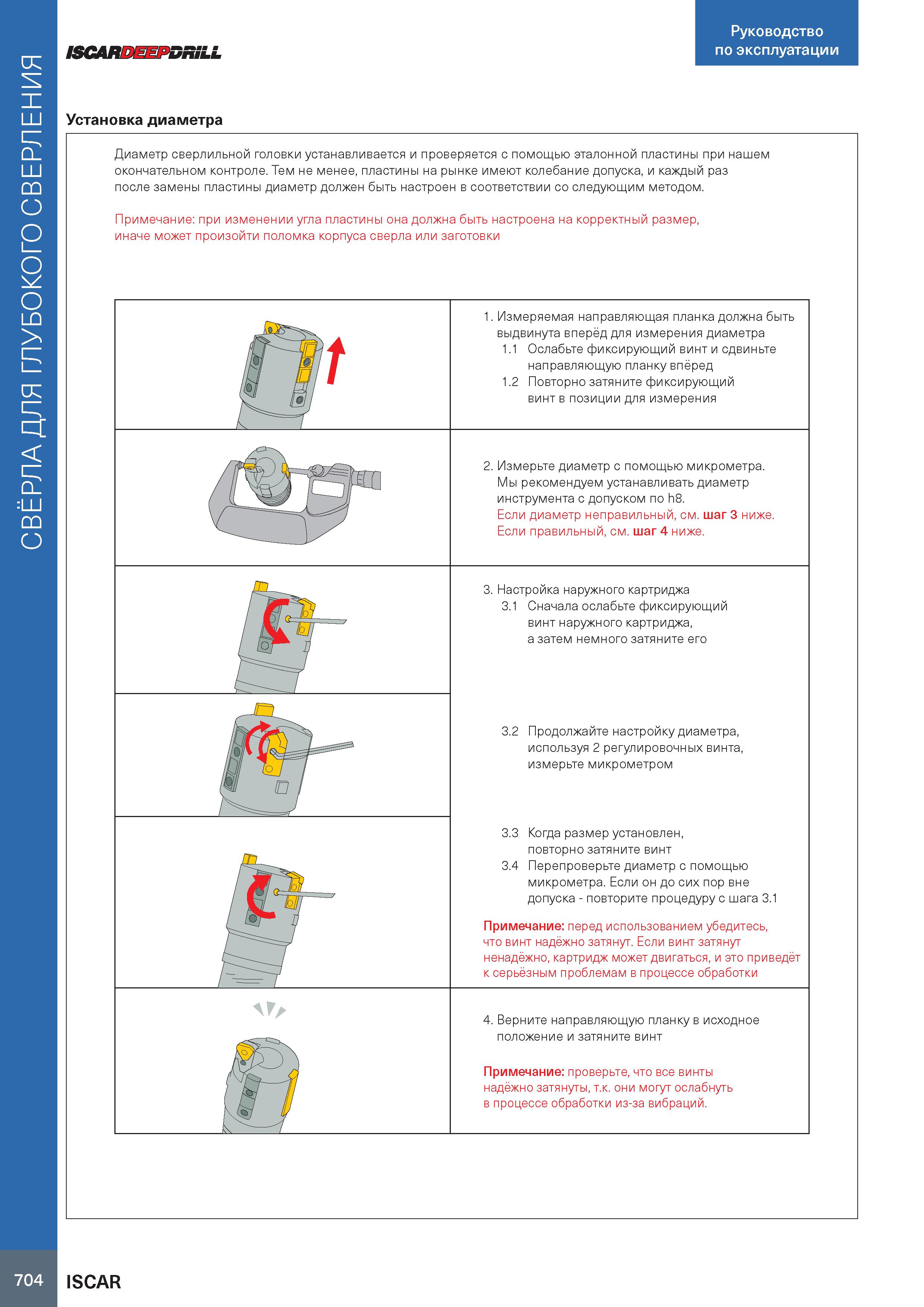

СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ Руководство по эксплуатации ISGARDEEPDRiLL Установка диаметра Диаметр сверлильной головки устанавливается и проверяется с помощью эталонной пластины при нашем окончательном контроле. Тем не менее, пластины на рынке имеют колебание допуска, и каждый раз после замены пластины диаметр должен быть настроен в соответствии со следующим методом. Примечание: при изменении угла пластины она должна быть настроена на корректный размер, иначе может произойти поломка корпуса сверла или заготовки (oJ e P'fl rnj / Ш ml 1. Измеряемая направляющая планка должна быть выдвинута вперёд для измерения диаметра 1.1 Ослабьте фиксирующий винт и сдвиньте направляющую планку впёред 1.2 Повторно затяните фиксирующий винт в позиции для измерения i 1 2. Измерьте диаметр с помощью микрометра. Мы рекомендуем устанавливать диаметр инструмента с допуском по h8. Если диаметр неправильный, см. шаг 3 ниже. Если правильный, см. шаг 4 ниже. Ю 1 PsL 1 lsj hi bJI 3. ньютон на метр немного затяните его 3.2 Продолжайте настройку диаметра, используя 2 регулировочных винта, измерьте микрометром 3.3 Когда размер установлен, повторно затяните винт 3.4 Перепроверьте диаметр с помощью микрометра. Если он до сих пор вне допуска - повторите процедуру с шага 3.1 Примечание: перед использованием убедитесь, что винт надёжно затянут. Если винт затянут ненадёжно, картридж может двигаться, и это приведёт к серьёзным проблемам в процессе обработки 1 к i (Qj ° яЯ XL Ы l&r AV 7 ¥ 4. Верните направляющую планку в исходное положение и затяните винт Примечание: проверьте, что все винты надёжно затянуты, т.к. они могут ослабнуть в процессе обработки из-за вибраций. 704 ISCAR
